Hola a todos y unas que hace calor.
Bueno después de darle vueltas al tema ya que no tengo ni idea y ver lo que necesitaba y gracias al cofrade jiauka por sus consejos me he decidido y he comprado dos placas solares de 10w de marca lalizas a muy buen precio, para mantener las baterías del barco, me llagan el 11-12 de este mes.
Las voy a poner directas a las baterías pues al ser pequeñas no me hace falta el regulador aunque si les voy a poner un diodo P600b al polo positivo.

Hasta aquí más o menos lo tengo claro, pero me surge la duda donde ponerlas, en una foto del barco de jiauka veo que las tiene puestas encima de la entrada al salón, estas placas pesan 1.5kg., es buen lugar para ponerlas? y otra pregunta ¿como las sujeto?

Perdonar por el ladrillo y espero vuestras respuestas.
Un saludo y unas para el personal.

[soneya]

Faltan demasiados datos para ayudarte... dimensiones, diseño de las placas, foto de tu cubierta.
Yo las tengo puestas en la cubierta, justo tras el portillo, completamente planas. En invierno sólo les pido que me mantengan las baterías cargadas y durante el verano, que el sol ya está más alto, que me ayuden con la nevera
Si no te importa mándame por privado las dimensiones y lo que te han costado, las que tengo no me han salido muy buenas y tendré que cambiarlas en breve.

[jiauka]

Yo las temgo semiflexibles atornilladas con
tornillos M5 de nylon, Y al igual que todos los tornillos que monto en
cubierta, en lugar de hacer agujero pasante, hago rosca en la cubierta, la lleno de sika y atornillo, luego limpio la sika por abajo y pongo arandela y tuerca.

Pero cada barco es 1 mundo, sin ver la cubierta y las placas es dificil aconsejar.

Lo del diodo imprescindible si no
pones regulador, se me olvidó comentartelo, de todas formas mira si la placa ya lo lleva.

[Larsen]

Yo también acabo de instalar un panel semiflexible de 10 w (sobre la tapa del cockpit). Como ya es el tercero que monto y no quiero barrenar la tapa en un lugar distinto cada vez que cambio el panel, atornillé una placa de metacrilato blanco de 2 mm de espesor aprovechando los barrenos de un panel anterior. El panel lo pegué sobre el metacrilato con un pegamento Ceys (especial metacrilato y metal).

El metacrilato lo conseguí en una cristalería por unos 10 euros.

Con relación al diodo, como dice el Cofrade Jiauka, yo comprobaría antes si no viene ya montado. Sería rarísimo que no fuera así.

Salud,

[bem me quer]

Originalmente publicado por jiauka

Yo las temgo semiflexibles atornilladas con
tornillos M5 de nylon, Y al igual que todos los tornillos que monto en
cubierta, en lugar de hacer agujero pasante, hago rosca en la cubierta, la lleno de sika y atornillo, luego limpio la sika por abajo y pongo arandela y tuerca.

Pero cada barco es 1 mundo, sin ver la cubierta y las placas es dificil aconsejar.

Lo del diodo imprescindible si no
pones regulador, se me olvidó comentartelo, de todas formas mira si la placa ya lo lleva.

Perdonar por no contestar antes tema de trabajo, bueno os pongo fotos de la cubierta, son las que tengo, y de las placas, en este caso son rigidas pero es lo que hay, haber que podeis decirme. Mi intención es ponerlas en las tapa de entrada al salón.
Un saludo.

[salaiño]

Unaspa tos.
Mirar esta placa en popa ,creo que es el mismo modelo,y esta lleva regulador.

[Santiago]

Salao, que chicha te da la placa? Te carga o sólo mantiene?
Hasta ahora el tema de la batería no me preocupaba demasiado, pero desde que saqué del paro al manolito, tengo que ver como cargar en el fondeo.

[bem me quer]

Originalmente publicado por salaiño

Unaspa tos.
Mirar esta placa en popa ,creo que es el mismo modelo,y esta lleva regulador.

Parece igual, sabes que tipo de sujeción lleva o me podrías indicar como la puedo sujetar.
Un saludo.

[Acasimirocasper]

Jiakuba. Podrias poner unas fotos de como atornillas?

[salaiño]

Unaspa tos.
Santiago carga un bateria de 70A durante la semana,y mantiene la electronica(emisora.plotrer)durante todo el dia,si la tienes bien orientada,cuando estas de paseo por la ria.
El soporte es casero y consiste en unas tiras de aluminio remachado,y un tubo de acero con un pasador en el aluminio para poder moverla en diferentes angulos,el tubo de acero se engancha en el pulpito de popa con unas abrazaderas dobles.
Intentare sacar unas fotos.


Otra foto

[soneya]

¿Cuál es el límite de potencia para tener que poner un regulador de carga ?
Salen carillos comparados con las placas...

[jiauka]

Originalmente publicado por soneya

¿Cuál es el límite de potencia para tener que poner un regulador de carga ?
Salen carillos comparados con las placas...

En mi opinion el 2% de corriente de la capacidad de la bateria en AH. En teoría, se podría llegar al 10%, pero la batería sufre, se caliemta e incluso hay riesgo de explosión.

Para una bat. de 100AH, 2 amperios de maxima, o sea 2Ax12V= 24 W.

De todas formas, yo soy partidario de poner regulador siempre, y casi
obligatorio si las placas son de mas de 10W

[bem me quer]

Después de mirar por la web y ver las opiniones de diferentes cofrades sobre todo del cofrade jiauka en un principio no voy a poner regulador, asi que espero que todo vaya bien y no haya ningún problema.
Un saludo.

[U25pies]

Por si alguien busca reguladores de carga pongo aquí este enlace:

por 20 euros hay regulador de sobra para una placa grande

http://store.proinso.net/europe/es/s...88f-p_351.html

Y señor Tabernero haga el favor de ponerle a estos señores lo que pidan que los veo a palo seco, y me lo apunta a mi cuenta

[salaiño]

Unaspa tos.

[salaiño]

https://mail.google.com/mail/?ui=2&i...8c0c&disp=imgs
https://mail.google.com/mail/?ui=2&i...wwe2&safe=1&zw
https://mail.google.com/mail/?ui=2&i...wwt3&safe=1&zw
https://mail.google.com/mail/?ui=2&i...wwt3&safe=1&zw
Unaspa tos.
Unas fotos del famoso panel
saludos

[jiauka]

Originalmente publicado por Acasimirocasper

Jiauka. Podrias poner unas fotos de como atornillas?

y por abajo:

[scampolo]

En la foto aparece la que le puse al Scampolo de 40 w.
Me mantiene electrónica en navegación y cargando batería.La neBera la mantengo durante 3 horas y la apago 1 hora y vuelvo a conectar.
Siempre llevo la batería de servicio a tope.
LA llevo fijada con esos velcros de ceys al metacrilato del tambucho de entrada y llevo regulador.Todo hace unos añitos ya por 250 euros.

[bem me quer]

Unas rondas de café que la mañana está fresca.
Bueno ya tengo las placas, voy a prepararlas pues vienen sin cableado y sin diodo, le voy a poner cable de 2.5 mm de sección rojo y negro anti humedad asi como un diodo para cada una P600M y aunque sea sólo para las baterías les voy a poner un regulador a cada una para estar más tranquilos. Las voy a poner como las tiene el jiauka.
Cuando estén montadas en el barco os pondré unas fotos.

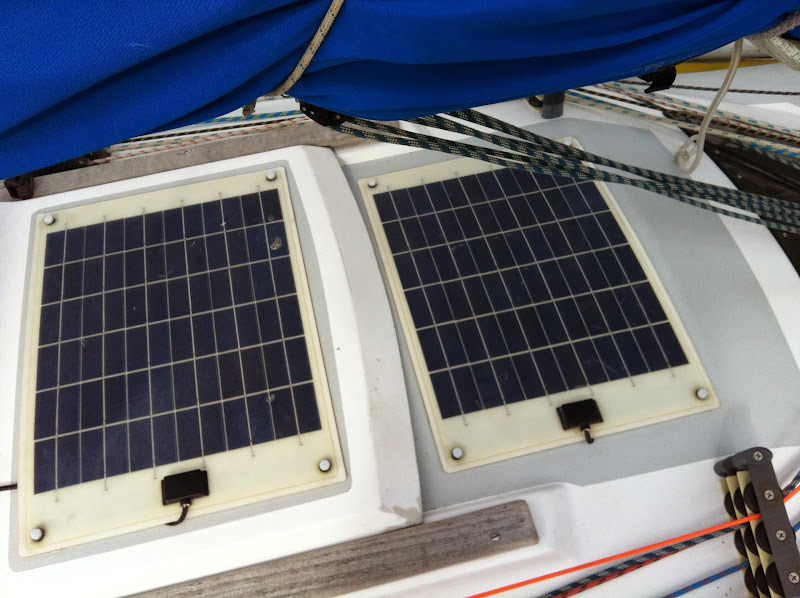

Os dejo una foto de la placa.
Un saludo.

[harrapatu]

LOs que teneis las placas solares a la entrada de la cabina no pierden carga por la sombra que les hace la botabara?

mi intencion es poner una placa pero la mayoria de veleros que veo las llevan en popa en un arco de inox.El sol aqui en el cantabrico no calienta como en el mediterraneo...

para que cargue 2 baterias de 70ah. que potencia me recomendais?
un regulador para cada bateria??

el barco esta en una boya asi que enchufe no hay
nevera electrica no tengo asi que el consumo electrico es minimo

[jiauka]

Pierden 1 montón, y si son monocristalinas como las mias, aún mas. Pero hace la función que yo quiero, mantener las bat. a tope, recargar wl menos el 50% del consumo navegando y no molestar.

Si quieres buena carga, panel orientable a popa, aunque 1 buen soporte que aguante castaña es caro y aparatoso.

Yo estoy encantado con mi montaje, me permite 4 días seguidos de nav. en verano sin problemas, en fondeo saco otra placa por encima de cubierta y la oriento a mano.

[bem me quer]

Jiauka, yo las voy a poner en paralelo con lo cual la carga es el doble con el mismo voltaje de 12v, perderé menos que si las pongo directamente?.
Un saludo

[bem me quer]

Jiauka, voy a poner dos placas me llega con un regulador de 5ap para las dos o es preferible poner dos reguladores
Un saludo.

[MacGiver]

Buenas tardes a los colegas:

Yo tengo puesta una placa solar de 12 watios en permanencia. Ya está instalada tres veranos y dos inviernos. El objetivo no es cargar la batería cuando está descargada, que lo hace, sino evitar que se descargue y se recargue lentamente. Sobre todo que tenga la tensión alta para que no se sulfate y evitar tener que comprar otra.

El barco es un velero. La batería carga principalmente con el motor cuando está arrancado. Es una batería de gel de 25 amp*hora (La mitad que un coche)

La placa está puesta debajo de la claraboya de proa del palo que tendrá unos 40x40 cm. Apunta cenitalmente para que reciba claridad siempre.

No tiene regulador. Ni le hace falta. Son corrientes de carga ridículas, y si ponemos un regulador seguramente, el regulador consuma más energía que la que produce la placa solar.

Tiene intercalado un diodo schoctky (valdría otro cualquiera pues da 18 voltios y la caía de tensión de uno normal de 0,6 voltios no afecta mucho; el schoctky tiene unos 0,2 voltios de caída), un diodo led para que luzca cuando carga y me confirme que está todo conectado y cargando, y un fusible de 0,5 amperios (o similar) cuyo fin es proteger el sistema de la placa solar no vaya a ser que pasara cualquier cosa pues todo esto esta conectado directamente a la batería sin pasar por el interruptor principal.

¿Qué proporciona esto? Pues encontrarme la batería en 13,5 o 13,8 voltios cuando voy a coger el barco. Recuperar durante la semana el consume de la radio y piloto automático cuando lo uso el fin de semana.

Con esta placa solar no se puede pretender mas. Como todos salimos y entramos en puerto con motor pues se encarga de meterle más carga.

Conviene tener un voltimetro (idealmente digital) que pueda supervisar el voltaje (pero no permanentemente funcionando. Son muy económicos si se compran en Ebay o en Dealextreme.

Y ya para adaptarse a estos medios, que la luces sean de LED que consumen bien poco.

Si alguien necesita más detalles gustosamente los daré.

[bem me quer]

Originalmente publicado por MacGiver

Buenas tardes a los colegas:

Yo tengo puesta una placa solar de 12 watios en permanencia. Ya está instalada tres veranos y dos inviernos. El objetivo no es cargar la batería cuando está descargada, que lo hace, sino evitar que se descargue y se recargue lentamente. Sobre todo que tenga la tensión alta para que no se sulfate y evitar tener que comprar otra.

El barco es un velero. La batería carga principalmente con el motor cuando está arrancado. Es una batería de gel de 25 amp*hora (La mitad que un coche)

La placa está puesta debajo de la claraboya de proa del palo que tendrá unos 40x40 cm. Apunta cenitalmente para que reciba claridad siempre.

No tiene regulador. Ni le hace falta. Son corrientes de carga ridículas, y si ponemos un regulador seguramente, el regulador consuma más energía que la que produce la placa solar.

Tiene intercalado un diodo schoctky (valdría otro cualquiera pues da 18 voltios y la caía de tensión de uno normal de 0,6 voltios no afecta mucho; el schoctky tiene unos 0,2 voltios de caída), un diodo led para que luzca cuando carga y me confirme que está todo conectado y cargando, y un fusible de 0,5 amperios (o similar) cuyo fin es proteger el sistema de la placa solar no vaya a ser que pasara cualquier cosa pues todo esto esta conectado directamente a la batería sin pasar por el interruptor principal.

¿Qué proporciona esto? Pues encontrarme la batería en 13,5 o 13,8 voltios cuando voy a coger el barco. Recuperar durante la semana el consume de la radio y piloto automático cuando lo uso el fin de semana.

Con esta placa solar no se puede pretender mas. Como todos salimos y entramos en puerto con motor pues se encarga de meterle más carga.

Conviene tener un voltimetro (idealmente digital) que pueda supervisar el voltaje (pero no permanentemente funcionando. Son muy económicos si se compran en Ebay o en Dealextreme.

Y ya para adaptarse a estos medios, que la luces sean de LED que consumen bien poco.

Si alguien necesita más detalles gustosamente los daré.

Voy a conectar 2 de 10w en paralelo, según dices no hace falta el regulador, si el diodo, me podrías decir como conectas el diodo de led o si puedes hacerme un esquema sencillo para montar todo pues de este tema no tengo ni idea.
Un saludo.
