Originalmente publicado por cde34rfv (Mensaje 2413434)

Pues me interesa mucho este tema, ya que quiero hacerme un cable NMEA2K a Seatalk1. Ya que tengo un Raymarine E80 al que quiero conectar un AIS que se puede conectar por NMEA2K y como ya sé que NMEA2K se puede "pinear" a SeatalkNG "sin problemas", me quiero hacer un cable parecido al que comentas. Pero me faltaba saber como adaptar NG a Seatalk1.

Gracias..

Originalmente publicado por PereCaracol (Mensaje 2413372)

Hola, me he apuntado a la lista de espera del kit montado pero mi piloto es un Raymarine Evolution EV1 modelo ACU100.
¿Crees que funcionará con este modelo?
Muchas gracias por adelantado.

Originalmente publicado por vandiver (Mensaje 2413383)

Hola! Enhorabuena David por otro gran invento, eres un crack!



En mi caso con un controlador S1 tengo los dos Seatalk cogidos ya, como podria conectar este control remoto?


una buena ronda para todos!

Originalmente publicado por Joanet78 (Mensaje 2413411)

Yo tengo una pantalla P70 conectada directamente a una red SeaTalk 1, de hecho hay un cable que conecta por un lado los tres pines de SeaTalk 1 y por otro, SeaTalk NG. Como solo tengo un elemento de SeaTalk NG, no sé si la salida serviría para una red de ese tipo, aunque se supone que si. Como siempre, están las regletas para conectar múltiples equipos de SeaTalk NG que cuestan un pico; podríamos decir que, conociendo el pineado, podríamos ahorrarnos esa regleta, pero como siempre, nos faltarán los conectores que habría que localizar un distribuidor. He visto en la página de electrónica de Farnell que hay variedad de conectores, algunos se parecen a los de SeaTalk NG, otros, a los de NMEA 2000; cuestan un pico y no los he tenido en mis manos para ver si serían compatibles, pero en caso afirmativo...
A ver si me acerco al barco antes de este fin de semana y os explico el pineado que convierte de SeaTalk 1 a SeaTalk NG, ya que como que el latiguillo que tenía no me llegaba, corté y empalmé el cable, por lo que puedo verlo.

:brindis:

Originalmente publicado por Ligera (Mensaje 2413436)

Estimado David:

He remitido mail para reserve del maravilloso mando que has diseñado; pero como mis conocimientos de informática y tecnología son Muy Deficientes (pero mucho), me asalta la siguiente duda. ¡Una vez recibido el aparato ¿es muy complicado conectarlo y/o vincularlo al piloto automático? Para mas reseña montamos el mismo modelo de piloto Raymarine. salvo error en el video ese paso no se explica o si lo hace yo no lo entiendo ,,,,,,

Aprovecho para agradecerte todas tus aportaciones; lástima que a pesar de la sencillez con las que las explicas, uno sea incapaz de implementarlas....


Saludos


:brindis::brindis:

Originalmente publicado por thelowcostsailor (Mensaje 2413539)

Seguramente te ha pasado desapercibido de lo fácil que es:

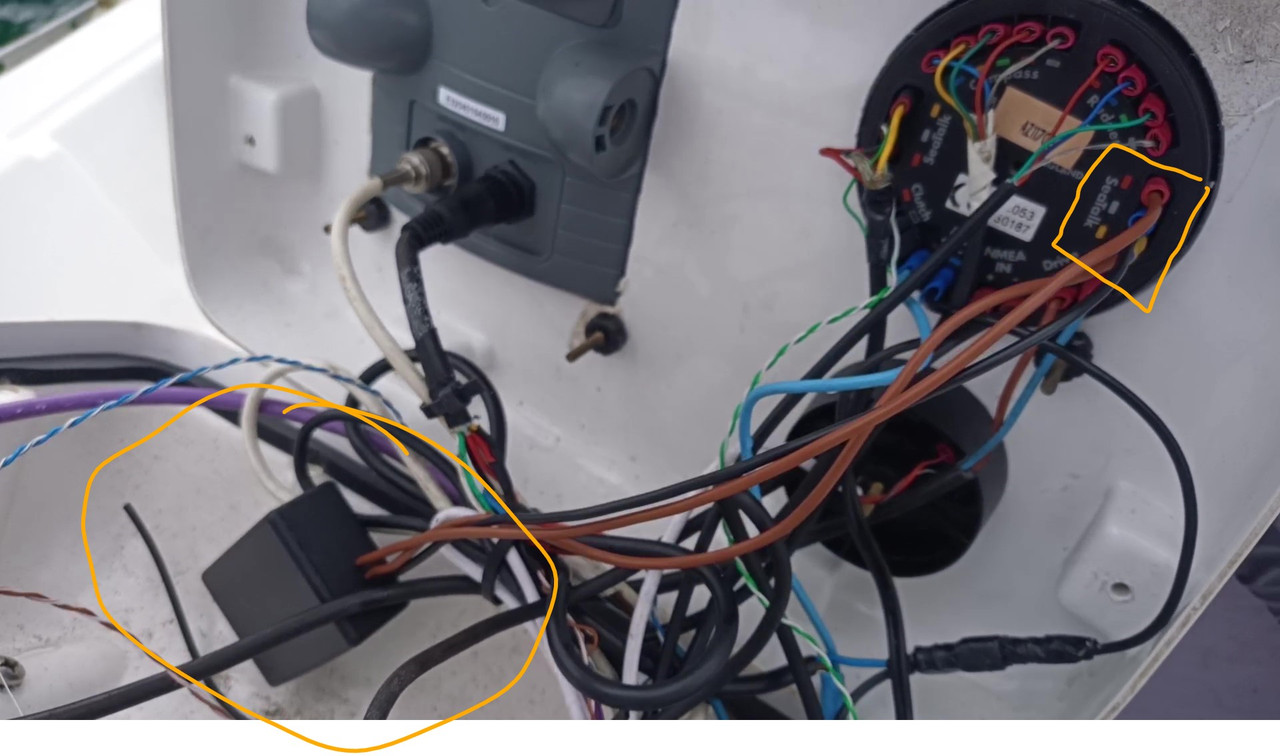

En el minuto 13:52 del video aparece como se hace.. pero es tan sencillo como que lo que compone en kit es una caja negra con tres cables con tres conectores de colores y el mando remoto. Solo hay que conectar a la parte de atrás de la pantalla de tu piloto automático los tres conecvtores, cada uno en su color y ya esta.. Ya mepieza a funcionar inmediatamente sin hacer ninguna configuracion ni nada.

https://i.postimg.cc/kgghGSp5/G1-pin...e-at-0m38s.jpg

De todas formas voy a ver si cuelgo en la web instrucciones sobre como conectar en cada modelo de piloto automático compatible..

-------------------------
The Low Cost Sailor
Mi web the trucos e inventos para el barco: www.thelowcostsailor.com
O sigue mis inventos en mi canal de YouTube: https://youtube.com/c/thelowcostsailor
-------------------------

Originalmente publicado por thelowcostsailor (Mensaje 2413538)

Me interesa muchísimo esto.. Porque puede ser una diferencia sustancial..

Yo he probado a cortar un cable seatalkNG y usar los cables amarillo, negro y rojo para conectar el seatalk 1, que creo que es lo que hace ese cablecito que tendrás tu, pero sin embargo.. y aunque el mando me reconoce la red seatalk correctamente.. luego en el piloto no veo que procese o reciba los datos del mando ... No se si tengo que configurar algo mas en el piloto o en la P70...


-------------------------
The Low Cost Sailor
Mi web the trucos e inventos para el barco: www.thelowcostsailor.com
O sigue mis inventos en mi canal de YouTube: https://youtube.com/c/thelowcostsailor
-------------------------

Originalmente publicado por LSV (Mensaje 2413868)

Acabo de recordar que la primera pieza que puse en el hilo de imprimir 3d fué un enchufe para Seatalk.
Supongo que siendo todo en paralelo no debe de haber problema para hacer un "ladrón" para el Seatalk.
https://foro.latabernadelpuerto.com/...d.php?t=199256
https://cdn.thingiverse.com/assets/0...324371.232.jpg

Originalmente publicado por Joanet78 (Mensaje 2413871)

De hecho, los hay y los vende el propio Raymarine, es una triple toma de tres conectores tipo SeaTalk 1 con los pines en paralelo.
:brindis:

Originalmente publicado por LSV (Mensaje 2413909)

Lo hemos puesto a la vez:cunao:

Estoy diseñando ese ladrón más reducido, con las separaciones más pequeñas, solo me falta saber la medida exacta de las patas, largo, ancho y alto.
Lo colgaré en el hilo de Impresión 3d.

SI ALGUIEN TIENE UN ENCHUFE A MANO Y PUEDE TOMAR ESAS MEDIDAS LE AGRADECERÉ QUE ME LAS ENVÍE.

:brindis::brindis::brindis:

Originalmente publicado por belatza (Mensaje 2414058)

Buenos días y :brindis::brindis::brindis:Por este hilo tan interesante y muchas gracias al inventor, me parece de gran ayuda para los que salimos solos o con poca tripulación en un :velero:.
Tengo un piloto raymarine st 2000 y me gustaría saber si le puedo conectar ese invento o otro parecido fuera del piloto y que necesito para hacerlo ,ponerlo dentro del piloto me da más respeto por el tema de humedades y me parece más delicado .
Muchas gracias de antemano .

Originalmente publicado por LSV (Mensaje 2413909)

Lo hemos puesto a la vez:cunao:

Estoy diseñando ese ladrón más reducido, con las separaciones más pequeñas, solo me falta saber la medida exacta de las patas, largo, ancho y alto.
Lo colgaré en el hilo de Impresión 3d.

SI ALGUIEN TIENE UN ENCHUFE A MANO Y PUEDE TOMAR ESAS MEDIDAS LE AGRADECERÉ QUE ME LAS ENVÍE.

:brindis::brindis::brindis:

Originalmente publicado por tony17 (Mensaje 2414059)

Por lo que han comentado, con el invento este puedes conectarlo de forma externa, solo es llevar unos cables del conector el piloto a la cajita mágica y poco más. Yo tengo el mismo piloto y estoy a la espera para comprar los materiales.

Originalmente publicado por belatza (Mensaje 2415156)

Buenas noches, la duda que tengo es si hay que hacer algo al piloto por dentro, es decir cambiar algún cable o solo con poner el invento ese conectado por fuera ya funciona el piloto a través del mando a distancia .:brindis::brindis::brindis:de antemano pr las repuestas:gracias:

Originalmente publicado por thelowcostsailor (Mensaje 2415170)

No, hay que hacer nada al piloto, simplemente buscar un enchufe libre seatalk en la red seatalk de tu barco y conectar los tres cables que trae la cajita cada uno en el conector de su color, y empieza a funcionar inmediatamente.

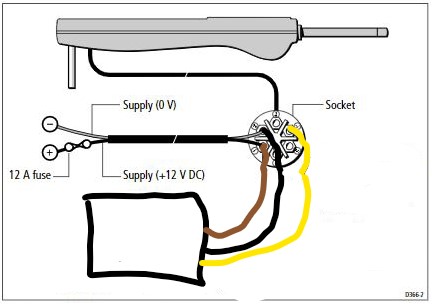

En los de caña es muy similar, pero las conexiones seatalk están en el conector que se tiene en el barco y que va a la batería.

Los que tengáis pilotos mas modernos de Raymarine, los EVO por ejemplo, que no tienen conexión Seatalk, sino seatalkNG, también se puede conectar, pero hace falta un adaptador de Raymarine, que, por desgracia, cuesta 135 euros. Aun asi sigue siendo infinitamente más barato que el de raymarine que cuesta 500 euros y también requiere el adaptador.

Ayer me llego todo el material para fabricar más y estoy en espera de que me lleguen los PCBs para poder empezar a avisar a la gente que se apuntó en la lista. Yo espero que la semana que viene estemos ya enviando mandos a todo el mundo que se ha apuntado.

Ya tenemos un poco la experiencia de algunos de los que hemos entregado y están usándolo y haremos algunas mejoras basadas en la experiencia de los que lo están usando.
La red de SeaTalk
-------------------------
The Low Cost Sailor
Mi web the trucos e inventos para el barco: www.thelowcostsailor.com
O sigue mis inventos en mi canal de YouTube: https://youtube.com/c/thelowcostsailor
-------------------------

Originalmente publicado por belatza (Mensaje 2415273)

Buenas tardes ,me he quedado como estaba :meparto:::meparto:
Soy completamente nulo en estas historias, tengo de raymarine el ploter C70 ,el piloto ST 2000 y el I40 wind ,cada uno puestos individualmente, es decir no están emparejados entre ellos, el I40 que es el último que he puesto este si ha venido con un conector de seatalk,pero hasta ahí puedo leer ...
Alguien que me diga que necesito para emparejar el I40 con el piloto y poder poner el inventó :sorry:las explicaciones como para un niño pequeño .
Si lo veo complicado me decantaré por ponerlo dentro del piloto como viene en otro hilo ,pero me gusta más tu invento :gracias::gracias:y :brindis::brindis:
