Re: Como organizar mis baterías??


Por favor,un consejo, :calavera: no escatimeis en la sección del cable que se interrumpe con el shunt, los dos que van al reloj son más finos pero los principales :pirata: gooordos. Una pregunta de alguien que no sabe mucho, el shunt en el cable negativo :nosabo: va por liman.

:brindis: :brindis: :brindis:

Que buen brico os habeis montado.:cunao: :cunao:

Re: Como organizar mis baterías??


:eek: como lo descubriste??

yo había entendido a Pim que si ponías el separador ya no hacía falta el conmutador, se pueden poner ambos? en ese caso, en que orden se colocan??

:brindis: :brindis:

Re: Como organizar mis baterías??


Hombre, pues yo en cisternas si que soy experto.....meto cada cagada!!!:cunao: :cunao: :cunao:

A ver si me explico mejor con el simil del water, my friend...

La capacidad de una bateria se puede asimilar a la capacidad de litros de un deposito de agua.....(de igual manera que el voltaje se puede asimilar a la presión de agua y la corriente se puede asimilar al caudal del agua)


Si pones 2 baterias en carga A LA VEZ y sin diodo separador de carga, yo no veo el motivo para que se carguen completamente las 2 baterías. El alternador las verá como una sola batería de capacidad igual a la suma de las 2. Otra cosa, como apunta Olaje, es que cuando las baterias estan alimentando el circuito (motor parado y consumiendo, por ejemplo) y estan en paralelo, la de mayor capacidad de descarge parcialmente en la pequeña, que pierde su "estado de animo" antes que la otra.....Imagino que es lo que apuntas con el tema del estado de las baterías, y es por eso que se usan los selectores de batería.

Precisamente si se usan diodos separadores de carga, normalmente no se consiguen cargar 100% las baterías (salvo que se use equipo de primera calidad sin caida de tensión), ya que los diodos que usan estos separadores se "comen" un poco de tensión , es decir, si el alternador regula a 13,5 voltios , esta tensión "entra" en el separador de diodos, pero su salida a las a las baterías "envia" menos (13V o 13,2 Vo.... según modelo) . Eso sí, se cargarán independientemente de su estado o capacidad, cada una se tomará el tiempo necesario independientemente de las otras baterías, pero a un 85% o 90%....El testigo que bien mencionas en algunos separadores de diodos precisamente minimiza la perdida de los diodos, pues se conecta al regulador del alternador y le "engaña" haciendole dar 14V o lo que necesite para compensar la perdida de los diodos y que le llege a la batería la tensión necesaria para el 100% de la carga.

Hay otros dispositivos como los ADVERC, que yo he conocido a través de este foro (Atnem) y del cual me dieron una explicación cojonuda los fabricantes en el salón de Barcelona. Estos compensan también la perdida de los diodos del separador de carga y ademas aceleran el tiempo de carga de las baterías...

En fin , es un mundo...

Re: Como organizar mis baterías??


:brindis: :brindis:

Un millón de gracias caballeros, aún no he tenido tiempo de asimilar muchas de las soluciones que se han expuesto, y que agradezco sinceramente, debido a un problema de tiempo (trabajo en turnos de 24h.)
Durante el día de hoy intentaré aprender de la cofradía.

Re: Como organizar mis baterías??


Ronda para todo el personal, Fextivo , lo descubrí o eso creo :nosabo: , conectando sólo la bateria 1 (la del motor) en ell conmutador y viendo que que podía conectar todos los servicios del barco , gps ,vhf ,luces .... cuando eso está todo conectado a la batería 2 :nosabo: .Respecto a lo otro , yo lo que entiendo , aunque de electricidad cada día entiendo
menos es que sepondría un interruptor por cada batería y otro que pudiese unir a ambas y además el separador electrónico de carga para poder cargar de forma adecuada ambas baterías independientemente de la carga que tengan y de si un está cerrada x ej. la del motor en puerto , aunque ahora me surje otra duda , se puede cerrar la del motor mientras navegas a motor (ovbiamente una vez arrancado éste):D y dejar sólo abierta la de servicio (gps,radio...) y así con el separador de carga y con el interruptor de la batería del motor cerrado el alternador estaría cargando ambas baterías?:confused: .Creo que ahora si que navego en un mar de dudas:velero: :confused: !ayuda!
Buen viento y buena proa

Re: Como organizar mis baterías??


El montaje es de lo más simple, y viene un esquema en el manual (manual en perfecto castellano antiguo: ingles), pero no tiene dificultad.

Simplemente intercalar el SHUNT (un shunt es un trozo de cable de menor sección que el necesario para provocar una pequeña caida de tensión, que al medirla nos informa de la corriente que pasa por él. Suelen estar calibrados a 1mv/A) entre el negativo de la batería (puede ser un grupo) y la carga de servicio, más otro cablecito que va al positivo para alimentar el monitor de baterías.

Una vez cableado y conectado sólo hay que calibrarlo estableciendo la capacidad en A/H de nuestras baterías y la temperatura media de trabajo.

Después de conectar la batería hay dejarlo un buen rato con carga conectada y sin cargar las baterías para que el medidor se adapte. Ya está.

Lo he probado en casa con las baterías del cuarto de radio y va muy bien.



Pues ha tardado una semana más o menos.

Lo he comprado en la tienda Online Marine Mart de Ebay, que supogo que será la misma en la que lo has hecho tu.

Salu2. Carmelo ( O L A J E )

:brindis:

Re: Como organizar mis baterías??


Pero todos esos servicios los tenias conectados directamente a la bat2 o al conmutador y to solo querias que funcionara cuando conectabas la 2?? lo pregunto porque a mi me funciona todo poniendo en el conmutador tanto la 1 como la 2, lo que se supone es que SOLO tiro de una o de otra, es decir, pongo el 1, y arranco, y despues pongo el 2, pero que si quiero arranco en el 2 tambien :cunao: :cunao:

Re: Como organizar mis baterías??


Vamos a vedr, principalmente para Fextivo y Baraka:

Cuando usamos un interruptor rotativo, tenemos un solo circuito de aparatos consumidores y dos circuitos de baterías, de forma que podemos elegir si queremos usar la batería a o B para arrancar, pero si no movemos el interruptor todos los aparatos eléctricos del barco continuarán funcionando con esa misma batería elegida.
Paralelamente, si tenemos el motor en marcha solo estará cargando esa misma batería.
Intentaré explicarlo con un gráfico:http://latabernadelpuerto.es/portal/...nstalacio1.jpg
La barra negra en el interior del círculo blanco equivaldría al dial del interruptor rotarivo; de forma que según estuviera encima de A, tendríamos nuestro circuito eléctrico conectado a la batería A. Si estuviera sobre B tendríamos el mismo circuito conectado a la batería B; y si estuviera junto a A+B, tendríamos conectadas simultaneamente ambas baterías. Observad que en cualquier caso la corriente de carga que proviene del alternador, solo se aplicará a la batería activa.
(por cierto Fextivo, no se como será tu selector, pero todos los que yo conozco son como este, en el quer para pasar de A a B es obligatório pasar por A+B)
http://foro.latabernadelpuerto.com/a...1&d=1168895646

En el otro caso hay dos circuitos eléctricos independientes.
Uno lleva electricidad de la batería B al motor de artranque
El otro lleva corriente de la batería A a los demás servicios
A, B y X en el gráfico son interruptores de batería.
X en particular une los circuitos A y B para, solo en caso de emergéncia, unir la fuerza de las baterías A y B
S es el separador de circuitos, ya que estando abierto (sin corriente) el interruptor X, el unico punto de unión enmtre ambos circuitos sería la línea que proviene del motor de arranque, port eso le ponemos un separador que impide que la corriente circule en dirección opuesta a las flechas que he dibujado.
http://latabernadelpuerto.es/portal/...nstalacio2.jpg

Observad bien las diferéncias entree los gráficos y tal vez llegareis a mis própias conclusiones.
pim

Re: Como organizar mis baterías??


:adoracion: :adoracion: :adoracion: Gracias, así hasta yo me voy enterando de los secretos de la electricidad.Tabernero póngale lo que le plazca a este pirata y a toda la cofradía tambien.La verdad es que despues de observar ambos circuitos lo lógico sería que en una instalacion con 2 baterias de distinto amperaje como es mi caso, usase el circuito de abajo para la instalación. Una duda mas pim, el cargador de baterias me imagino que tendría que conectarlo directamente al separador de carga no? y para cargar las dos baterias con el motor o con el cargador de baterias simplemente tendria que conectar los interruptores de la bateria a y de la b , pero en el separador de carga no habría que hacer nada, es así?:nosabo: o no ? :confused: Pim. Muchas gracias por tanta paciencia. Buen viento y buena proa.

Re: Como organizar mis baterías??


Pues esa es la pregunta del millón, o casi.
En teoriía debería funcionar, pero:

• el separador de carga consume (bastante para la cantidad de corriente que genera un cargador)
• los cargadores sencillos suelen tener poca capacidad
• los cargadores sencillos de mayor capacidad son muy peligrosos (la alternativa son sofisticados cargadores automáticos)
• los cargadores automáticos buenos, suelen tener 2 y 3 salidas (una para cada batería)
• los cargadores automaticosd buenos son caros

Por tanto lo más aconsejable es

• o tener dos cargadores sencillos
• o tener uno solo y irlo conectando alternativamente a una u otra batería
• o decidirse por un buen cargador de baterías (con una salida para cada batería) y olvidarse del asunto.

Re: Como organizar mis baterías??


luego si quieres le puedes poner un conmutador en donde están AXB o simplemente pones interruptores que conectan o desconectan las dos baterias de todo el circuito, no?

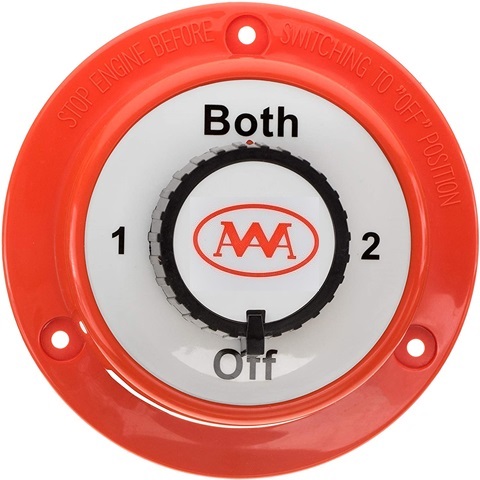

Pim, este no es el mio pero tiene el mismo sistema:
http://www.latiendadelnavegante.com/...g/002141_1.jpg

gracias por los esquemas, estas invitado a unos cubatitas :brindis::brindis:

Re: Como organizar mis baterías??


Ya, si eso es lo lógico, pero con el monitor viene un trozo de cable de unos 20 cm con dos terminales destinado a esa conexión, y es notablemente mas fino que los originales de la batería. Por eso lo preguntaba. Tendré que fabricar uno con cable grueso. :gracias: :gracias: :gracias:

Re: Como organizar mis baterías??


glups!

Re: Como organizar mis baterías??


Me parece que Olaje lo comenta más arriba. Un shunt es un trozo de cobre "calibrado" que se usa para medir la corriente. Yo no cambiaría ese cable, ya que el fabricante habrá ajustado su medida precisamente a esa sección más delgada. ¿Cual es el diametro de ese cable...?

Re: Como organizar mis baterías??


Cable :nosabo: Adjunto foto y enlace a un shunt de los de verdad.

http://cgi.ebay.es/ws/eBayISAPI.dll?...2282&rd=1&rd=1


Que yo sepa la única calibración es el voltaje al que trabaja el reloj, porque el amperimetro con shunt capta un valor de tensión y no de carga. 60 ó 100 milivoltios.

:brindis: :pirata:

Re: Como organizar mis baterías??


FOTO :brindis:

Re: Como organizar mis baterías??


No, el shunt no es el cable a que me refiero. El shunt es como del de la foto del post de mas arriba. El cable es el que sirve para intercalar el shunt con el negativo de la batería. Supongo que aunque es mas fino que el de la batería, la realidad es que las batería de servicio no tienes un consumo puntual tan importante como las del arranque, y por ello la sección no es necesario que sea tan grande.

Re: Como organizar mis baterías??


Un millón de gracias a todos los que me habeís aportado tanta info. En especial a pim que me ha aclarado muchas cosas. Creo que voy a optar por el segundo montaje. Necesitaría saber como son los conmutadores para cada línea, y el de X.
Pondrías una tercera batería??
Las placas de Kibo, una para cada línea??

un abrazo y la barra es vuestra.

Re: Como organizar mis baterías??


No lo había entendido antes.Repasando el post de Tamamoana me he dado cuenta de que el shunt va por su lado y ese cable es para lo que indicais (es que tuve en mis manos hace años ya un amperimetro de baja intensidad con un hilo de cobre pelado como shunt....y ya me habia hecho la pelicula...):sorry:

Re: Como organizar mis baterías??


La llave (interruptor de baterías) es igual para A, B y X y puede ser como la siguiente o mas sofisticada.

Re: Como organizar mis baterías??


La verdad es que ya me estoy enterando, sobre todo despues del esquema de PIM, pero todavia tengo una duda.
En varios catalogos he visto SEPARADORES y REPARTIDORES, en este post solo se ha hablado de separadores, ¿es lo mismo? ¿que diferencia hay?.
Gracias.

Re: Como organizar mis baterías??


Debería decirnos que catálogo para analizarlo, pero sé que existen otros tipos de separadores, activos, que por medio de un relé (y tal vez en función de algunos critérios de necesidad de carga) van desviando alternativamente y de forma automática la carga del alternador de una a otra batería. Podría ser esto ?

Re: Como organizar mis baterías??


:adoracion: :adoracion: :adoracion: :adoracion:

Gracias Pim

Re: Como organizar mis baterías??


Aqui te pongo la pagina de Acastillage

Re: Como organizar mis baterías??


Yo diría que es de lo que yo estaba hablando, con la salvedad que ellos intercambian los términos (llaman repartidor a lo que yo llamo separador) y el otro aparato, se separador, reparte la carga automaticamente en base a las ordenes de un pequeño procesador electrónico.

He encontrado esta bibliografía:
http://www.scheiber.fr/pdf/FR___GEST...eparateurs.pdf
y creo que alrededor de la página 10 de este documento ellos también empiezan a hablar de algún tipo de separador de los mencionados, los cuales por cierto son pasivos y por tanto mucho menos sensibles a estropearse que los electrónicos.
