Respuesta: Re: Respuesta: Re: Construcción de un dinghy
Pues si es grande un maquinón.
Los planos del D5 están en pdf y si te fijas, son vectores, con lo que puedes importarlos a autocad. No se como se hace en autocad, pero creo que en youtube hay algún vídeo explicativo. Saludos. |
Re: Respuesta: Re: Respuesta: Re: Construcción de un dinghy
Cita:
|
Re: Construcción de un dinghy
Rondas para todos:
Yo he encontrado esto... http://www.bateau2.com/free/D5_free_m.PDF Igual alguien ya los ha colgado. Un saludo: arponero |
Re: Construcción de un dinghy
El Seahopper no es un D5, solo se parece, es desmontable con bisagras de lona y sin volúmeenes de flotación.
En cuanto a dibujar el D5 a tamaño real no tiene mucho problema. Yo lo hice así: Tomas una medida del plano que ya sepas cuanto mide en el barco, por ejemplo 3cm en el plano equivalen a 30 en el barco, divides 30/3=10, ese 10 es la proporción para todas las demá medidas que saques del plano. Una vez que tienes las medidas finales sobre el plano tomas de él medida de cualquier punto y lo multiplicas siempre por la proporción (10 en el ejemplo anterior) para que te la medida sobre la madera y entonces empiezas a trazar varios puntos de cualquier línea. Cuando tienes los suficientes trazas la línea uniendo los puntos, como en el juego. Si es una curva usas un listón flexible o muchos puntos y a mano. Y con eso ya te salen las piezas muy bien. Igualmente siempre necesitarán algún ajuste pero al coserlas juntas también hay márgenes de holguras poco problemáticas. Lo que hay que tener MUY en cuenta antes de hacer el pegado final es comprobar las alineaciones de la vertical en la quilla y las de proa-popa, si no el barco sale torcido y navega escorado o haciendo curvas. Si le vas a dar epoxy del bueno no importa si la madera es mala o no es marina, el epoxy impide totalment el contacto del agua con la madera. Lo que importa es sellarla por todas partes, sobretodo los cantos cortados. Yo no utilicé banco ni moldes ni nada extra. Cosí los costados a la proa y la popa y metí a presión la cuaderna maestra sujeta con clavos desde el exterior. Con eso cogió la forma. Luego cosí los fondos (con hilo de cobre grueso, alambre precintos de plástico y con lo que pille, luego queda aislado debajo de la masilla y ni se ve ni se oxida). Hacer las alineaciones con unas cuerdas y unos pesos y..... ¡a pegaaaaar!. Después tejido de fibra a las uniones por dentro y por fuera y nunas capas de epoxy y el casco ya está. Luego pondré algunas fotos. :brindis::brindis::brindis: |
Re: Construcción de un dinghy
El resto de la las fotos está aquí: http://lsveloz.blogspot.com.es/

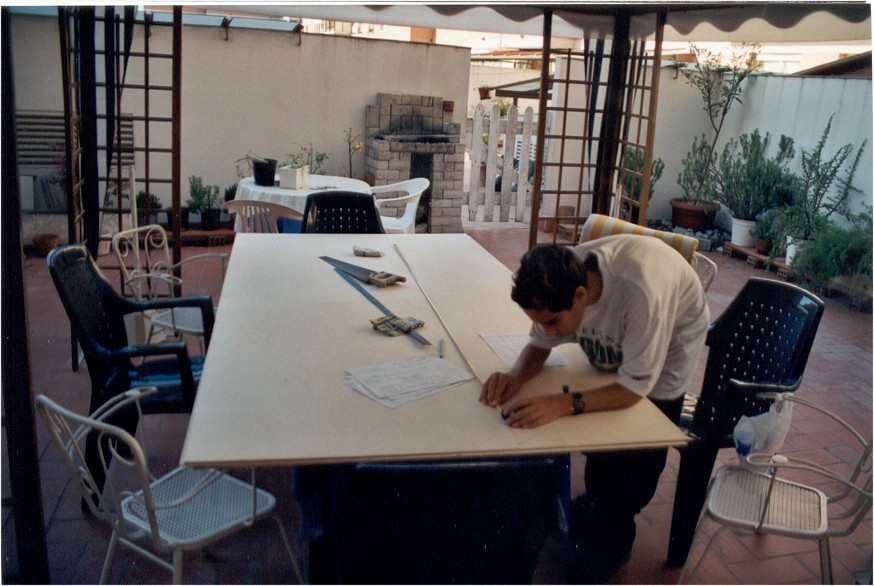

https://3.bp.blogspot.com/-D8vj_T_V-...00/BARCA02.JPG https://1.bp.blogspot.com/-xzvSLJqFG...00/BARCA07.JPG :brindis::brindis::brindis: |
Re: Construcción de un dinghy
Cita:
|
Re: Construcción de un dinghy
En las casas de repuestos marinos se encuentra Epoxy con su endurecedor (2 componentes):brindis:
|
Re: Construcción de un dinghy
Buenos días y ronda para todos, a parte de la ronda hoy os traigo una cosilla, hace tiempo me puse con el trabajo del d5 pero por diversos motivos lo tuve que deja y lo he recuperado hace poco, mi avance y mi aporte a la comunidad son los planos en Autocad y con las medidas corregidas, ya que hace tiempo busque los planos en Autocad y no encontré nada, y ya que tengo a mi disposición una maquina CNC pues quería hacer las piezas fundamentales del d5 con la máquina, lo dicho, aquí os dejo el enlace a un drive con los archivos en cada, iré subiendo cosas a lo largo del proyecto, para cualquier cosa que necesiteis me tenéis por el mail, un saludo y ya me comentáis si os ha sido de ayuda https://drive.google.com/folderview?...ERQS1ZhcG5YNHc
|
Re: Construcción de un dinghy
Hola Lokillo y resto de colegas, copas generosas que estamos en Fiestas.
Me ha dado un subidón de alegría el ver la foto del Pepín con el menda como tripulante, pero al mismo tiempo el cabreo se ha incrementado ¡Que gordo estaba!. Y no es que sea, que el D-5 es mínimo; es que uno es máximo. Bueno, bromas aparte veo que el tiempo pasa y la "máquina" sigue en el cajón de los proyectos. Hay que transformar en "hechos" nuestros sueños. Y hablando de "sueños", el que me trae de cabeza es un barquito que en USA tiene mucho éxito entre los constructores; se llama SCAMP, igual que el acrónimo de la firma que comercializa los planos. Con menos de cuatro metros de eslora lo utilizan como mini-crucero, y se lo pasan el grande haciendo por etapas recorridos de 200 millas. En esta dirección se puede seguir el proceso de construcción, aunque con ayuda del Google y del YouTube, se encuentra información del barco tanto navegando cómo de su elaboración. http://www.argobuilder.com/scamp-hull.html Saludos y disfutar. |
Re: Construcción de un dinghy
El Scamp mi preferido sin dudarlo , te aseguro que de no ser por lo ensimismado que estoy cabinando mi pequeño cascarón , me lo construiría sin dudarlo aunque eso suponga cinco o seis largos años , un gusto leerte de nuevo amigo.:adoracion::brindis:
|
Re: Construcción de un dinghy
Hola Supercoco y resto de colegas.
Pues hay un SCAMP en la provincia de La Coruña, según la relación de planos vendidos a los adjudican un número diferente de vela. Este tiene el nº 339, y aunque me he puesto en contacto con el distribuidor para que me facilite la posibilidad de hablar con él, hasta la fecha no me han dado señales de vida. Este hipotético contacto es de gran interés para mí, ya que el lugar donde navego habitualmente es en esa provincia, pero los de Scamp no se han dado por enterados. Lo intentaré de nuevo Saludos. |
Re: Construcción de un dinghy
Suerte! y nos comentas :brindis:
|
Re: Construcción de un dinghy
Chicos tengo una duda, a los que hayáis construido el D5 el timón y la orza son dos tableros de 10 pegados? O solo es uno?
|
