Re: Minitransat, Construcción paso a paso


Gracias lluismi,

El mini es un proto plan Lucas: son planos de François Lucas (http://www.fr-lucas.com/cadreus.asp)

¿has hablado de ayuda?

Dar ánimos es la mejor ayuda, te lo aseguro y os lo agradezco!!! :cid5:

La verdad es que a no ser que alguien me quiera patrocinar (cosa que dudo, puesto que yo sólo quiero disfrutar de la vela, no lucrarme con ella, y parece que estos "valores" no están de "moda" ahora, donde solo vale pavonearse, ganar y hacer $$$$ en el menor tiempo posible), no tengo intención de aceptar un euro si el que me lo da no obtiene algo a cambio (publicidad o entrenamiento, por ejemplo).

La única ayuda que necesito es la que nadie me puede prestar: mas tiempo! porqué con un trabajo "normal" e hijos, poco tiempo libre tengo, pero lo intento!!! :meparto:

Si algún dia alguien se anima a echarme una mano a cambio de cervezas, o similar será bienvenido/a!!!! (tengo a mi hermano martirizado pobre, siempre estoy "oye necesito mover un pieza grande el dia tal a tal hora, ¿podrías estar?" suerte tengo de él)

Un abrazo !

Re: Minitransat, Construcción paso a paso


Si Señor, comparto plenamente tus razonamientos, me encanta la filosofia/politica con la que desempeñas este proyecto y me identifico contigo en las responsabilidades familiares por supuesto y laborales.
Enhorabuena , por otro lado, en cuanto a lo de tu hermano, yo tambien los tengo incondicionalmente, y creeme ...tenemos un tesoro, bueno me enrollo, Muchisimo Animo !!
:cid5::cid5:.
Saludos cordiales,:brindis:.

Re: Minitransat, Construcción paso a paso


Bien!!! veo que esto sigue enmarcha muchos animos para continuar con tu proyecto y si lo que necesitas es tiempo esto es lo unico que te puedo ofrecer..........
Adjuntos 10826


a y unas :brindis: fresquitas

Re: Minitransat, Construcción paso a paso


Hola!!

Bueno, bueno… ha pasado un rato pero finalmente ahora puedo actualizar este post con unas fotos.

Más piezas del casco instaladas:

http://img.photobucket.com/albums/v6...c/DSC_2703.jpg

http://img.photobucket.com/albums/v6...c/DSC_3313.jpg

Y la caja de orza completada:

http://img.photobucket.com/albums/v6...a/DSC_3331.jpg

Me gustaría acabar el casco este mes… al menos las piezas que faltan.

Saludos,

Re: Minitransat, Construcción paso a paso


Saludos y copas a todos.
A Esparver x 100; su trabajo y esfuerzo, lo merecen.

La "parte" constructiva, estupenda y envidiable, pero me gustaría conocer la "parte" administrativa, que es -curiosamente-, la que me frena en meterme en una aventura como esta.
Esta "barrera" administrativa me ha limitado a construir barcos de menos de 2,5 mts (D-5, de bateau.com) y el vela ligera G-10L (de Glen, con 10 ' de eslora).

¿Podrías contarnos cómo te ha ido ese capítulo engorroso, laborioso, y doloroso (al bolsillo, claro), que supone conseguir la "maldita" autorización de construcción?.
¿Pasastes los planos por un Ingeniero naval, para que "recalculase" el barco y con el OK del colegio oficial, poder obtener la autorización de la DGMM?.

Espero que no tomes mi curiosidad, cómo una afición malsana contra tu esfuerzo.
Todo lo contrario, lo apoyo al 100% y me parece un lastre totalmente innecesario todo el "papelo" que hoy marca la Administración para construirte un barco. ¿Te imaginas sí hubieses deseado construirte un Snipe?. Las carcajadas hubiesen dado la vuelta al mundo, cuando tuvieses que presentar (y pagarlo), un proyecto de él. Vamos, de risa.

Por último, un detalle curioso.
¿Sabes que lleva menos papeleo y menos gasto económico, construirse un avión que un barco?.
Y ten fé en el que te lo dice; que no en vano ha estado trabajando más de 25 años en esas "faenas" como inspector.

Lo dicho, enhorabuena por tu trabajo y ánimo para lo que aún te queda.
El primer día de navegación, te hará olvidar todo el esfuerzo realizado.

Saludos y más copas para todos.

Re: Minitransat, Construcción paso a paso


Ya te hacias de esperar :cagoento:

Sabras que nos tienes a muchos esperando por esas fotos que se nos hacen pocas, es el precio que has de pagar por iniciar un proyecto como este y así materializar el sueño que tenemos... :brindis:

Re: Minitransat, Construcción paso a paso


Hola Jesús, muchas gracias!! :brindis:

Pues no, no me imagino las risas por presentar papeleo para un Snipe... simplemente porqué no entiendo que nadie quiera "legalizar" un vela ligera, me parece increible sólo pensarlo :nosabo: es como intentar "legalizar" una bicicleta :meparto:(si, ya se que según la ley de debe hacer... pero es RIDICULO :cagoento:)

En fin, es un tema trillado, ya he hablado de el en el hilo de construcción amateur... pero te expongo rápido lo que pienso: Si miras el primer post de este hilo verás que también he hecho un 11 pies, CR11 de bateau.com, con el que navego de vez en cuando (más mi hermano, al que se lo he dado como "pago" por dejarme construir mi Gwaihir en su casa :tequiero:) y he ayudado a mi cuñado :cunao: ha hacerse un AR15, también de bateau.com. Además he tenido varios velas ligera de más de 2.5m y nunca he tenido ningún "papel" y siempre los he tenido en la zona especial para ellos en un puerto deportivo o bien en un club nautico de playa sin ningún tipo de problema, ni nosotros ni nadie que yo conozca. Por supuesto he oido (más bien leido) en foros historias increibles...

Es esencial estar federado y punto, lo demás, en mi opinión, son leyendas urbanas. No hay que ser mas papistas que el papa.

Respecto al Mini, es un barco de regatas, un prototipo.

Bueno, me voy a construir un poco más aprovechando el buen tiempo que hace hoy.

Saludos y unas copas!!

Re: Minitransat, Construcción paso a paso


Hola creo que el tan hablado del tema de papeles en estas situaciones de barcos de regatas, casi, velas ligera pero cabinados etc etc, es mas complicado y merece un poco de atencion para evitar sorpresas.
En mi caso particular, recupere un casco de un mini transat abandonado y en muy mal estado.
Lo reconstrui y lo intente legalizar, cosa que al final a conseguido su nuevo propietario.
Intente lo de barco de regatas, con la licencia federativa y el certificado de rating y navege asi varios años, incluso participe en regatillas locales, sin ningun problema.... pero luego aparecieron, en una regata Las Palmas - Fuerteventura, el organizador, como amigo, me permitio participar, pero con la coletilla, que si pasaba algo, yo no estaba inscrito y el organizador no sabia nada.... esto es porque no tenia seguro... No tenia seguro, porque no tenia certificado de navegabilidad.... No tenia certificado de navegabilidad porque el barco no estaba matriculado en españa, y así un largo etc de pequeños inconvenientes...... a esto sumado el tema de auento de la presencia de la GC por motivos de la masiva llegada de pateras a canarias. Me pasaron info de que este cuerpo benemerito, ademas de sus multiples funciones, recibian ordenes, por ejemplo este fin de semana MOTOS DE AGUA, parada, identificacion etc en otras ocasiones MOTORAS, parada , identificacion, titulacion, seguro etc algunas veces VELEROS etc etc a este cuerpo se le sumaba el SVA, Servicio Vigilancia Aduanera, que controlaba sobre todo el tema de abanderamiento de las embarcaciones y lista de registro.

Aunque hay un tema claro, que a mi en mi Capitania Maritima, Las Palmas, me confirmaron.... Barco de regata, prototipo no necesitaba matriculacion etc...esto era debido a que dejaban de la mano de los organizadores el control de seguridad, equipamiento etc de estas embarcaciones. Pero como comente en la practica es todo lo contrario, casi ningun organizador de regatas te permitira participar en tu barco, si este, no cumple con todas las normativas maritimas, equipamiento de seguridad, seguros, etc etc

Ahora, tu barco, es un proyecto de construccion en Kit de François Lucas, yo lo conoci personalmente y es muy majo, no te costara mucho en tu capitania legalizarlo como construccion amateur de una embarcacion diseñada y casi comprada en kit.... seguro que François te ayudara en todo tema de papeles que pudieras necesitar, ajenos a los estrictamente necesarios de planos de construccion.
En es estado de construccion en que esta tu barco, ahora mismo, es muy facil que el inspector de capitania pase y te haga un seguimiento de la construccion y su proceso, controle el tema de materiales, espesores del contrachapado y los espesores de los paños de fibras que le aplique, tema de join cogne ( que no se como se dice en español ) muy importantes en la construccion del barco etc etc
Creo que te harian un par de visitas de seguimiento durante todo el proceso de construccion y esto te facilitaria mucho el tema de matriculacion.... y creo que de verdad, merece la pena. tambien puedes matricularlo en Andorra jajajajaja independiente del puerto en que lo tengas atracado.
Saludos y muchos animos con la construccion.

Por cierto, en mi caso, cuando ya tuve todo el trabajo duro terminado, todo el casco terminado, tuve muchos problemas con el suministro del equipamiento, desde los candeleros hasta el mastil y el acastillaje, que me pedian muchisimos detalles tecnicos que yo desconocia, como momentos de inercia para el mastil etc... asi que opte por demandarle al diseñador y constructor de mi barco, Jean-Pierre Magnan que en la actualidad sigue construyendo el Super Calin y el me suministro todo, el mastil Z-Spars y su botavara con especificaciones mini transat y el acastillaje que solo tuve que montar, taladro poner sika y atornillar.
En Francia es muy facil hacer esto, pero en cualquier nautica, cuando vas a comprar todo esto te podran volver loco y con las velerias poco mas o menos que lo mismo... desde que dije a la veleria local que tenia a mi alcance, las medidas de mis velas, me tacharon de loco e incluso lo veian poco viables cosa que ahora con tantos minis en españa ya es mas facil.
Mucha suerte y espero verte por canarias, un buen entrenamiento jajajaja

Re: Minitransat, Construcción paso a paso


:cid5::cid5::cid5:... que pasada enhorabuena :brindis:

Re: Minitransat, Construcción paso a paso


Por si pudiera ser de tu interes sin ganas de complicar la tarea te paso http://www.boe.es/boe/dias/2010/11/0...2010-17038.pdf sobre matriculaciones.
Suerte

Re: Minitransat, Construcción paso a paso


Por fin acabé el casco!!

Paso a paso, aunque para mi gusto demasiado lento...

http://img.photobucket.com/albums/v6...c/DSC_3735.jpg

http://img.photobucket.com/albums/v6...c/DSC_3742.jpg

http://img.photobucket.com/albums/v6...c/DSC_3743.jpg

Ya estoy preparando el casco (lijado, epoxi, fibra, lijado, más lijado, y vuelta a lijar, etc….) para darle la vuelta lo antes posible!

Saludos,

Re: Minitransat, Construcción paso a paso


Esparver eres un fenomeno!!!!!!!!!!
Que envidia(sana) me da al ver tu proyecto,si tuviera un sitio me animaria!!
Mucha suerte y no dejes de informarnos.
Brindo por tu trabajo!:brindis::adoracion:

Re: Minitransat, Construcción paso a paso


Esparver,¡buen trabajo!.

Has currado como un enano ..... y lo que te queda. ¡Animo!

Una pregunta curiosa, que no capciosa.
En la foto primera, se aprecia que la unión de las dos chapas que constituyen el lateral de babor (me parece que técnicamente se llaman pantoques), no está muy ajustada.
Como esto también se aprecia igualmente en el lateral de estribor, me surje la duda de sí esta ranura, está dentro del proceso de construcción eliminándose posteriormente, o por el contrario -al verlo en los dos laterales-, constituye una peculariedad del diseño. Algo parecido a lo que usan los barcos de regata tipo VOR, para evitar los "bigotes" de agua, cuando navegan rápido.

Saludos y mucha constancia.

Re: Minitransat, Construcción paso a paso


Esparver,¡buen trabajo!.

Has currado como un enano ..... y lo que te queda. ¡Animo!

Una pregunta curiosa, que no capciosa.
En la foto primera, se aprecia que la unión de las dos chapas que constituyen el lateral de babor (me parece que técnicamente se llaman pantoques), no está muy ajustada.
Como esto también se aprecia igualmente en el lateral de estribor, me surje la duda de sí esta ranura, está dentro del proceso de construcción eliminándose posteriormente, o por el contrario -al verlo en los dos laterales-, constituye una peculariedad del diseño. Algo parecido a lo que usan los barcos de regata tipo VOR, para evitar los "bigotes" de agua, cuando navegan rápido.

Saludos y mucha constancia.

Re: Minitransat, Construcción paso a paso


Cofrade esparver:

¡¡Felicitaciones!! Sencillamente espectacular :pirata::cid5::adoracion:. Ojalá lo veamos pronto navegando. :velero:

Cuando sea mayor quiero hacerme uno como el tuyo. :sip:

Re: Minitransat, Construcción paso a paso


Hola Jesús,

Si :sip: lo que me queda....

Exacto, se ve muy bien en la primera foto: la unión entre los laterales se va haciendo más ancha, hasta 3-4 cm aprox, y luego se esterecha como puedes ver en las fotos, a partir de donde está la cinta de carrocero ya se unen de nuevo para crear un pantoque vivo. Esta zona, que parece vacía, se llenará con madera+epoxi y creará lo que se llama "perfiles de sustentación", como dices bien tipo VOR70, que no es para evitar los "bigotes" sinó para que estos empujen esta zona (proa) hacia arriba y en empopadas levanten la proa y por lo tanto disminuye el riesgo de clavarla yendo a todo trapo!!

Ya lo veréis en las siguientes fotos con la zona "rellenada" más claro.

S!

Re: Minitransat, Construcción paso a paso


Hola de nuevo, actualizo un poco el post... que ya hace tiempo que no colgaba nuevas fotos.

Casco acabado y lijado, listo para la fibra:

http://img.photobucket.com/albums/v6...c/DSC_3928.jpg


Detalle de la proa y el "perfil de sustentación" (esta es especial para Jesús):

http://img.photobucket.com/albums/v6...c/DSC_3937.jpg


Y ya estamos en ello:

http://img.photobucket.com/albums/v6...c/DSC_4198.jpg

Cuando acabe de poner toda la fibra vuelvo a actualizar el post, me gustaría mucho que fuera pronto, pero bueno... ¡uno hace lo que puede!

Saludos,

Re: Minitransat, Construcción paso a paso


Eso es arte y no lo que se ve en algunos museos .... enhorabuena .... me encanta ver como coge forma poco a poco, muy buen trabajo :sip:.
A tu salud :brindis:

Re: Minitransat, Construcción paso a paso


Buenos días.

Enhorabuena por la labor que estás realizando, estoy convencido que cuando empieces a navegar con él lo disfrutarás mucho más que si se tratara de un barco comprado.

Mucho ánimo que está quedando de maravilla.

:cid5:

Re: Minitransat, Construcción paso a paso

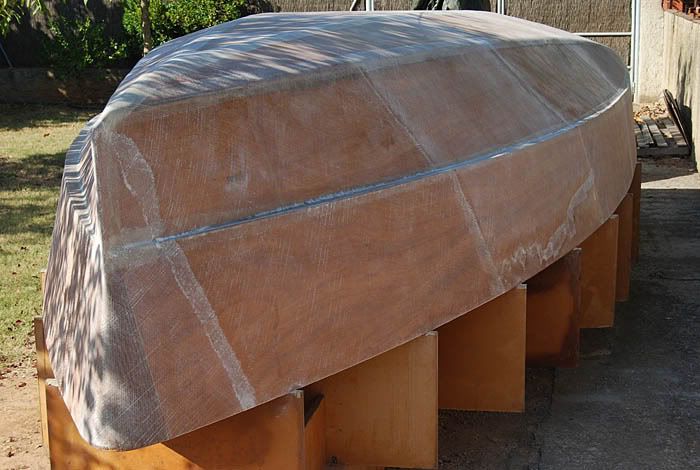

Pues ya está todo el casco enfibrado, próximamente colgaré fotos del acabado

http://img.photobucket.com/albums/v6...c/DSC_4461.jpg

Saludos,

Re: Minitransat, Construcción paso a paso


:cid5::cid5::cid5::cid5:

Espectacular

Unas :brindis: porque sigas compartiendo tus avances

Re: Minitransat, Construcción paso a paso


Queda chulísimo Jordi. A ver si cuelgas más fotos para que podamos ver todos los detalles.
Supongo que estarás impaciente por ver como se comporta en el agua...
Saludos.

:brindis::brindis::brindis:

Re: Minitransat, Construcción paso a paso


Gracias por compartirlo

Va teniendo una pinta estupenda. Bien hecho. Cuál es el siguiente paso? Girar casco?

Es un momento emocionante, y te morirás de ganas de meterte dentro para ver como son 'realmente' los espacios, si son como los habías inmaginado. Bueno, eso me pasó a mi, y creo que aunque conozcas el diseño y hayas estado dentro de otros minis, te pasará igual.

Felicidades

Un saludo

Re: Minitransat, Construcción paso a paso


Como continua el proceso?? Espero que siga adelante sin complicaciones.

Animo.

:brindis:

Re: Minitransat, Construcción paso a paso


Hola astrolabio68,

Ahora estoy enmasillando (epoxi+carga), lijando, capa de epoxi e imprimación epoxi, lijado, otra capa de imprimación epoxi y ya le puedo dar la vuelta, pero antes tengo que acabar de enfibrar unas zonas en el interior.

Gracias y saludos.

Re: Minitransat, Construcción paso a paso


Un MAESTRO!!!
Si señor!! :cid5::cid5::cid5:

Enhorabuena Esparver!!! :brindis::brindis:

Re: Minitransat, Construcción paso a paso


impresionante.

Re: Minitransat, Construcción paso a paso


Primera capa de imprimación epoxi, un poco de masilla para mejorar el acabado y lijado:

http://img.photobucket.com/albums/v6...c/DSC_4527.jpg

Segunda capa de imprimación epoxi:

http://img.photobucket.com/albums/v6...c/DSC_4695.jpg

Saludos,

Re: Minitransat, Construcción paso a paso


increible!!
si señor con un par

Re: Minitransat, Construcción paso a paso


Ha quedado chulísimo Jordi.
Buen trabajo.:brindis::brindis::brindis:

Re: Minitransat, Construcción paso a paso


eres un crack!! :adoracion::adoracion:

Re: Minitransat, Construcción paso a paso


Groso modo... ¿cuántas capas de fibra llevas por el exterior? :gracias:

Ánimo, el trabajo irá lento, pero seguro que el barco irá rápido :pirata:

:brindis:

Respuesta: Minitransat, Construcción paso a paso


Eso si que es vivir una aventura desde el principio !
:cid5::cid5:
:brindis:

Re: Minitransat, Construcción paso a paso


Mis felicitaciones cofrade! Se nota un trabajo profesional :brindis:

Re: Minitransat, Construcción paso a paso


Me encanta tu post esparver .... muy buen trabajo, lo que se debe disfrutar navegando en un barco construido por uno mismo.
Enhorabuena ... simplemente, un trabajo genial, genial, genial :cid5:.
Un saludo ... y ronda :brindis:.

Re: Minitransat, Construcción paso a paso


Genial Que Envidia Tener Tiempo, Sitio Y Sobre Todo Habilidad Y Paciencia
Enhorabuena

Re: Minitransat, Construcción paso a paso


1 capa de fibra biaxial más una tira de unión en las junturas entre placas. Luego viene el acabado: masilla e imprimación epoxi (3 capas de imprimación) y la pintura final.

Saludos.

Re: Minitransat, Construcción paso a paso


Te felicito por el proyecto! :cid5::cid5::cid5:
Algun dia te seguire los pasos, pero no con un mini, mi idea es un 26 pies de Dudley Dix, para ir un poco mas tranqui con la flia; aunque me quede con las ganas del mini.
Y el mastil?, que tienes pensado?, aluminio?, carbono?

Ve poniendo los avances que tienes interesados a muchos!

:brindis: y saludos para todos!

Re: Minitransat, Construcción paso a paso


me encanta que la gente siga con los proyectos de autoconstruccion esto significa que el mio tambien navegara saludos :brindis::brindis::brindis:

Re: Minitransat, Construcción paso a paso


Gracias Pablob,

Lo suyo seria carbono, claro... pero depende del presupuesto ;) ya veremos.

Saludos y ¡¡buenas fiestas!!
