Conectar VHF y HIFI al mismo altavoz


Hola, estoy pensando poner unos altavoces pequeños, por ahora los que encuentro son de 3", por aquello de no agujerear mucho, para poner música en la bañera, y también de paso, conectarlos a la salida externa VHF (pues la llevo en la cabina, y no me entero cuando estoy fuera)
.
Estoy buscando algún dispositivo, relé, etc. para que cuando suene alguna llamada en la VHF desconecte la música, y se escuche por los altavoces la emisión de la VHF.

Aparte de poner un conmutador "manual" que conmute un altavoz entre la emisora VHF o equipo de sonido, estaba buscando un sistema automático, con prioridad a la señal de audio de la VHF, que desconectara (con un relé o similar) el cable de salida del altavoz del equipo de sonido, y diera prioridad a la señal de la VHF.

Alguien me puede explicar como lo habéis hecho, o si existe el producto ya comercializado, pues lo estoy buscando y no lo encuentro.

gracias y unas :brindis: para todos, que ya llega el buen tiempo.

Re: Conectar VHF y HIFI al mismo altavoz


Hola , lo puedes hacer con esto.

Salud

https://www.nootica.com/navicom-hifi-vhf-switch.html

Re: Conectar VHF y HIFI al mismo altavoz


vaya precio....

Conectar VHF y HIFI al mismo altavoz


Me ha resultado curioso el tema y me he puesto a investigar.
A la primera propuesta, he encontrado esto algo más barato:
https://audiointerrupt.com/vhf-u4/

El tema seria encontrar un aparatejo que resuelva el tema de dos amplificadores a dos altavoces.
Los hay, pero manuales:
https://www.amazon.es/dp/B0796KGVXT/...ing=UTF8&psc=1

No soy ningún crack de la electrónica. Pero conectando un optoaclopador que haga el cambio al recibir tensión o algo similar resolvería el problema de que señal recibe el altavoz.

Seguiré buscando...

Moscow Mule - Gobbi 265 Cabin - 2 x KAD32 Diesel

Re: Conectar VHF y HIFI al mismo altavoz


Borro

Re: Conectar VHF y HIFI al mismo altavoz


Creo que lo que puede hacer este trabajo es un circuito que se conoce como "vox control".
Activa un relé cuando se produce sonido.
En este caso el sonido no provendría de un micrófono sino de la salida de audio de VHF.
El relé debería tener un circuito doble para desactivar los dos altavoces si el equipo de música es estéreo como es habitual.
También debe tener un cierto retardo para que no se desconecte en las pausas de sonido del VHF (entre palabras o frases)
Existen algunos modelos comerciales en kit (por ejemplo) que habría que adaptar, o mejor montar uno ad hoc.

Es una idea...

Re: Conectar VHF y HIFI al mismo altavoz


Si, esa es la idea, aparte que mucho mas económica de lo que hay en el mercado. Voy a pasar por una tienda electrónica a ver que encuentro, y ya os digo algo.
Gracias

Re: Conectar VHF y HIFI al mismo altavoz


Si te montas tú éste (tomado de aqui) , puede resultar mucho mas barato .


En el circuito del relé del altavoz que quede libre deberias conmutar con una resistencia de 8 Ohm de al menos un watio por si el amplificador del HiFi es de los que pueden dañarse si no se cierra el circuito.
:brindis:

Re: Conectar VHF y HIFI al mismo altavoz


Mañana pasaré por la tienda de electrónica, a ver si lo encuentro todo... a ver si puedo ponerlo en marcha y que funcione.

Gracias, ya os iré informando.

Re: Conectar VHF y HIFI al mismo altavoz


Buenas tardes.
Como me ha picado la curiosidad, he estado haciendo pruebas con el circuito que encontré en internet.
Y al final funciona.
Lo único es ver si la sensibilidad es suficiente.
Depende del volumen del altavoz del VHF, yo lo he probado con un amplifficador mío de sólo 1W y aquí pongo una demostración con radio nacional.
Video
La prueba es con las tres resistencias variables al mínimo para tener la máxima sensibilidad y el mínimo retardo de activación.


Seguiré investigando. Mientras tanto tienes el PM-11 de CebeKit.


:brindis::brindis:

Re: Conectar VHF y HIFI al mismo altavoz


Que crack!

Moscow Mule - Gobbi 265 Cabin - 2 x KAD32 Diesel

Re: Conectar VHF y HIFI al mismo altavoz

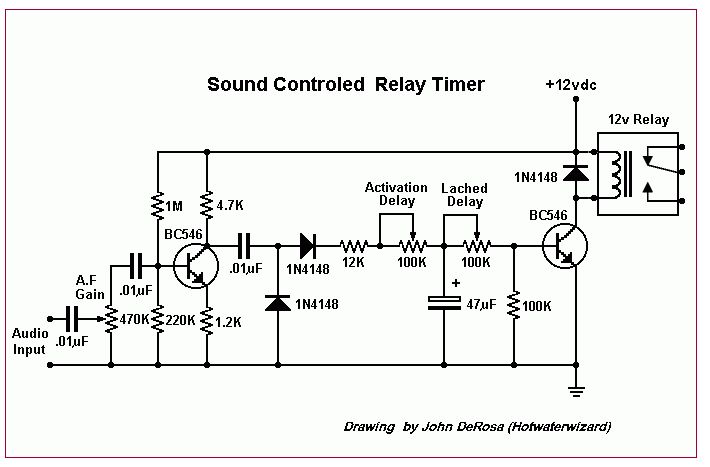

Tras el protoptipo el circuito del esquema:



https://www.uv.es/edumursa/shared/voxcontrol.jpg

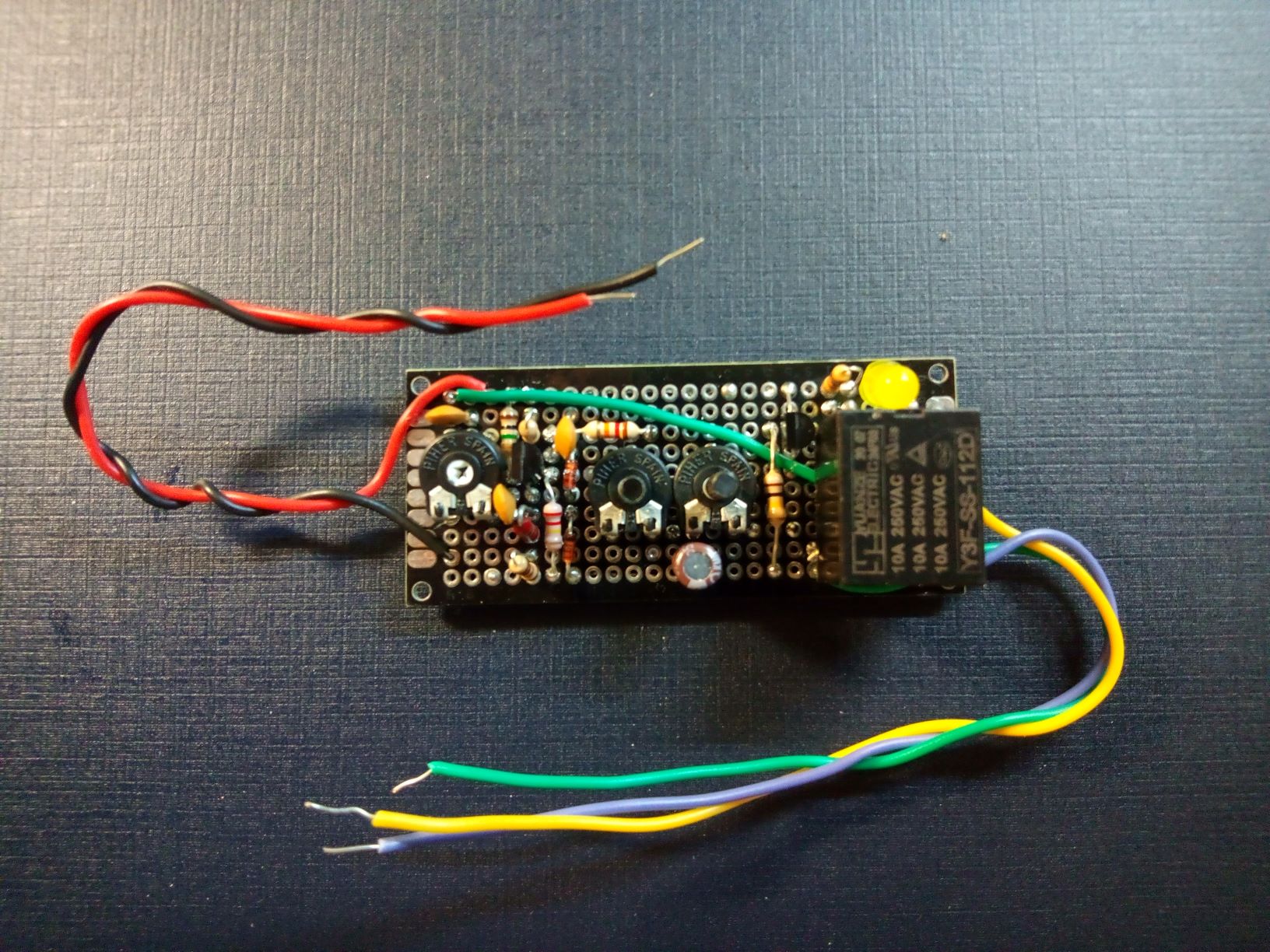

ya montado:


https://www.uv.es/edumursa/shared/vox.jpg


:pirata::pirata::pirata:


:brindis::brindis:

Respuesta: Re: Conectar VHF y HIFI al mismo altavoz


si funciona ( que funcionara) ...y piiensas fabricar mas cuenta conmigo

Re: Conectar VHF y HIFI al mismo altavoz


Cuento contigo!:thumbup:


Video


:brindis::brindis:

Re: Conectar VHF y HIFI al mismo altavoz


Hola cofrades:


He construido otro con el mismo esquema pero añadiendo un temporizador con un NE555 (le he puesto 6 segundos de retardo) y montado en una caja con relé miniatura de doble circuto conmutado.


A vosotros ¿Cómo os ha ido?



:pirata::brindis:

Conectar VHF y HIFI al mismo altavoz


Yo básicamente flipando con lo "apañaos" que sois 😂

Moscow Mule - Gobbi 265 Cabin - 2 x KAD32 Diesel

Re: Conectar VHF y HIFI al mismo altavoz


Hola Cofrade
puedes pasar esquema del temporizador?
gracias :brindis:

Re: Conectar VHF y HIFI al mismo altavoz


Cita:
Originalmente publicado por vicand66 http://foro.latabernadelpuerto.com/i...s/viewpost.gif
Hola Cofrade
puedes pasar esquema del temporizador?
gracias :brindis:


Es básicamente el mismo esquema que os mandé pero he intercalado un circuito temporizador con un NE 555 y otro transitor mas entre la salida del segundo transistor y el relé.

He prescindido de las dos resistencias variables de 100k que estaban para retrasar la carga (la primera) y la descarga (la segunda) del condensador con el fin de retrasar el disparo y el fin de la activación del relé respectivamente y que en mi experimentación tenía que poner siempre al mínimo.

Adjunto el esquema a mano. Ante cualquier duda consultadme.

No obstante, estoy en pruebas con otro circuito y creo que va muy bien.


brindo!

Re: Conectar VHF y HIFI al mismo altavoz


Ahora lo pongo con un programa de esquemas que acabo de descargar.


Corrijo el valor del potenciometro de entrada no es de 470 sino de 47 k:sorry:



Esquema corregido



:pirata:

Re: Conectar VHF y HIFI al mismo altavoz


como te dije por privado en cuanto lo tengas "feten" te lo compro ....pero q sea sencillo de instalar , soy muy de plug and play....
gracias de antemano por tu dedicacion ---

Re: Conectar VHF y HIFI al mismo altavoz


Te respondí al privado.
No te llegó?

Re: Conectar VHF y HIFI al mismo altavoz


mil disculpas ...si me llego . Veo los msj a diario
Pero no te respondi pq entendi que estabas en fase de desarrollo y QUE FUNCIONABA pero que aun tenias que perfeccionarlo....

Entiendo que ya lo tienes PERFECCIONADO ??

gracias y feliz verano
