Fondeos..me explicais la foto ??


Sirvanse una cerveza fría para aclarar la garganta antes de la explicación !! (paago yo con la virtual !):brindis:

Viendo el post de las aventuras del Tin Tin.. veo esta foto..

http://www.olajedatos.com/tintin/1%b...e%20fondeo.jpg

Y.. perdonenme cofrades, pero en mi corta experiencia no he visto nada similar...:sorry:.. esto no se da en el PER ni en PY...(ya se debería..ya).. Me imagino que las tirantas de goma que veo es para evitar los tirones, lo que no veo es cómo no se mueven y se ponen paralelas a los cabos tras el primer estirón.... y dónde se fijan las dós líneas ....por favor no os riais demasiado..:meparto:.. pero es que estas cosas no se ven en un HC14 ni en los temarios habituales....

Alguien se anima a explicarlo....:gracias:

Alguien se anima a subir otras fotos con técnicas de fondeos...!! :cid5:

Gracias y que corra la cerveza...!:brindis:

Re: Fondeos..me explicais la foto ??


es un ingenioso sistema que permite repartir la tracion del ancla en el mismo tiempo que aisla el molinete de los tirones de la cadena , la gomas no se ponen paralelas a los cabos ya que el roce es superior a la elasticidad y se alargan entes de girar .:brindis:

Re: Fondeos..me explicais la foto ??


Pues a falta de ver mas, las gomas son efectivamente para suavizar los tirones y el enganchar así la cadena es para que no sufra el molinete y se supone que van (los cabos) a las cornamusas de cada lado:calavera:

Re: Fondeos..me explicais la foto ??


Hola yulxxx :brindis:,

Estos cabos se suelen poner para evitar que los tirones que de la cadena a consecuencia del balanceo del barco incidan directamente en el molinete y el puntal del barco. Si te fijas, el último trozo de cadena está flojo, con lo cual los tirones son absorbidos por los cabos. Por la foto yo diría que están amarrados a las cornamusas de la manga máxima.

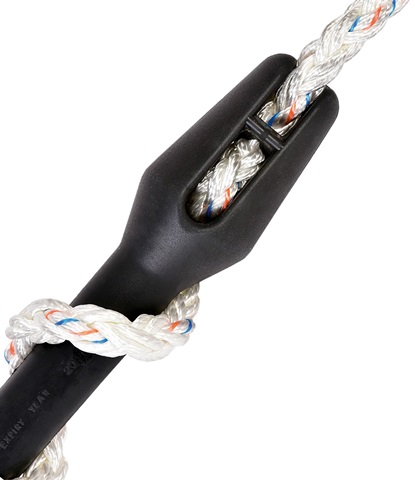

En cuanto a los gomas negras, son amortiguadores de caucho como éstos:

http://www.latiendadelnavegante.com/...g/000623_3.jpg

que puedes encontrar en cualquier tienda náutica:

http://www.latiendadelnavegante.com/...p?c=0801090101
http://www.cdi.es/tienda/detallearti...p?codigo=1520#

y que sirven precisamente para amortiguar los tirones y que éstos no incidan directamente en las cornamusas. Yo los uso en mis cabos de amarre.

Saludetes y rondas :velero::velero::velero: :brindis::brindis:

Re: Fondeos..me explicais la foto ??


Gracias a todos por las explicaciones....:gracias:... lo que más me sorprendía del invento era que ante un estrechonazo, la goma no girara sobre si misma, quitando esa vuelta que tiene sobre el cabo y, por lo tanto dejara de amortiguar, o que tras unos estrechonazos no se corriera (con perdón) sobre el cabo y dejara de hacer efecto. Por un momento sospechaba que iría unida al cabo de algún modo, pero eso de que la friccion es mayor que la tensión... no me lo podía imaginar ..no ...Buen Invento !

Ya solo me queda una duda.. al ver la calavera de pipio.... es mala idea amarrar esas lineas a las cornamusas....:nosabo:... osea... las cornamusas (2 que usamos para esta maniobra) resisten menos que el molinete..??

Re: Fondeos..me explicais la foto ??


a mi la maniobra me parese correcta .:brindis:

Re: Fondeos..me explicais la foto ??


El sistema de la "pata de gallo textil" es frecuentemente utilizado en los catas (y funciona de maravilla). Evita que trabaje el molinete y se anula el ruido de la cadena en tensión.

Lo de los amortiguadores, están pensados más para amarrar en puerto que para fondear, ya que la misma cadena, al levatarse del fondo, hace efecto amortiguador, por lo que normalmente no suelen utilizarse. Evidentemente, no están demás.


Saludos. :brindis: :brindis:

Re: Fondeos..me explicais la foto ??


Pienso igual que el Temido, no es necesario poner estos resortes de goma pero tampoco estorba, siempre hay que evitar que sea el molinete quien aguante el tiron ya que puede estropear el eje o (como veo ultimamente en barcos modernos) arrancar el soporte con molinete y todo, hay que poner un grillete normal o uno de Wichard especial para poner estacha a las cornamusas, que esas si aguantan
SALUT:brindis::brindis:

Re: Fondeos..me explicais la foto ??


:D:D:D

Tiene ademas otra importante ventaja y esta es que al estar mas cerca de
la superficie del agua, la cadena llamara mas plana o mas horizontal, con
lo que se dificulta un poco mas el que el ancla se levante, desclave y por
tanto garree.

Lo de las gomas esta bien para amortiguar algo mas los tirones causados
por el viento, corrientes u olas.

En ingles ese artilugio de llama "Bridle"

Saludos
Miahpaih

:D:D:D

Re: Fondeos..me explicais la foto ??


Una observación. Según las instruicciones de uso de estas gomas, hay que darles dos vueltas a la amarra o cabo de fondeo a lo largo de las mismas (en la foto se ve que sólo le han dado una vuelta).
Saludos.

Re: Fondeos..me explicais la foto ??


Cuando hice años atras las prácticas de CY, el patrón, nos enseño este mismo artilugio, y como llevarlo ya preparado, con ambos muelles de goma. Lo vi en Marina Greenwich.
Yo los muelles los tengo preparados junto al orinque, y así es como suelo fondear, con los muelles y con orinque.

Es un sistema que me ha dado muy buen resultado siempre, sobre todo al poner otra ancla en medio (mas o menos) de la catenaria. Nunca he tenido problemas con este sistema.

Rondas

Re: Fondeos..me explicais la foto ??


Ronda de cerveza para los cofrades:

Briconsejo del día, para los que os abarloais, estos amortiguadores van de "coña", yo compré un par de ellos y se acabaron los tirones (Temía por la integridad de las cornamusas, dadas las estelitas de las narices de los numerosos desaprensivos en nuestras costas.........).

Lo dicho, ronda per tutti!

Re: Fondeos..me explicais la foto ??


Vaya una ronda de AVBJ since 2009 para todos.:brindis:

Personalmente. utilizo una pata de gallo detrás (ya sobre cubierta) de la roldana y hecha firme a las cornamusas de proa, sujetando mediante un gancho la cadena del ancla. Para mí, tiene la ventaja de que, si has de largar más cadena porque sube el viento o arrecia la mar, no tienes que subir cadena para liberar la pata de gallo y es más rápido. No empleo amortiguadores porque se supone que, de ese menester, ya se ocupa la propia cadena.

Re: Fondeos..me explicais la foto ??


Hola a todos.

Jejeje...efectivamente tenéis todos razón.

Los cabos son de nylon por lo que ya se dispone de un material flexible que amortigua los tirones.

Por otro lado, y con el fin de aumentar la capacidad elástica del conjunto, optamos por sumarle los amortiguadores de goma. La fotografía está sacada en un momento donde había bastante rasca (solo hay que ver el ángulo de la cadena) y los amortiguadores de goma está "trabajando" y por ello no se aprecia la vuelta que falta.

Respecto a los ganchos que cojen la cadena, deciros que antes teníamos un buen gancho, el tradicional en forma de anzuelo y en una ocasión con vientos próximos a 30 nudos rompió. A partir de ahí cambiamos por el que se ve en la foto...aunque malamente...

Efectivamente, y como mencionais varios, este dispositivo dirige la carga del fondeo a unas fuertes cornamusas en la cubierta previo pase por las gateras. De esa manera nuestro cabrestante (maquinilla de eje vertical) no sufre en absoluto con el consiguiente desgaste del retén y rodamientos del eje.

Secundario es el efecto que también se agradece respecto a los ruidos que origina la cadena en la salida de roldana cuando hace viento.

La mayoría de los barcos que nos hemos encontrado utilizan un sistema de un solo cabo que pasan por la roldana de la cadena para conseguir un efecto parecido, pero el Tin Tin dispone de dos gateras en las amuras y dos buenas cornamusas en la cubierta, por lo que pensamos que de esa manera están todos los esfuerzos mas repartidos. De una u otra manera el 100% de los cruceros transmundistas usan este sistema.

Ya, en ninguno de los títulos se explican cosas prácticas como estas, pero voy a deciros una cosa...la inmensa mayoría de quienes escriben los libros no lo saben...

Recibir un fuerte abrazo
Isabel y Guillermo
Tin Tin

Re: Fondeos..me explicais la foto ??


Re: Fondeos..me explicais la foto ??


Pues para poner la opinion contraria, a mi este sistema de la pata de gallo entrando cada una por una amura y dirigida a las cornamusa (pasando o no por la gateras, depende de si se tienen o no)... ¡¡¡no me acaba de convencer!!

¿por que?, pues porque con el borneo del barco, la proa y la amura roza con el cabo, y puede estar rozando horas y horas, en una amura y en la otra segun vaya para alli o vaya para alla, y al final se daña el gelcoat

yo prefiero una unica linea (o dos, como en la foto, para repartir tensiones), pero entrando por la puntera del escoben del ancla

saludos

Re: Fondeos..me explicais la foto ??


:brindis:

eso se suele utilizar en los muelles que no tienen muerto :brindis:

los amortiguadores son porque la cadena esta al maximo de tencion para poder poner por ejemplo una pasarela suele utilizarse en puertos con mucho trafico que suele enviar olas contra los muelles de esa manera el barco tiene facilitado el cabeceo y se queda en su citio para no dar al muelle :capitan:

Re: Fondeos..me explicais la foto ??


A mi me parece muy correcto el fondeo de esta forma, libera de tensión al molinete y lo reparte entre las cornamusas de proa.

Para un viento constante, no tiene por que rozar con el gel coat.

Si el viento rolase de forma violenta podría darse el caso de las fricciones en el casco y podria dejar alguna marca, pero se solucionaria llevando los cabos por la roldana de proa como dice keith 11 :capitan:

Salud :brindis:

Re: Fondeos..me explicais la foto ??


En los catamaranes no sólo es aconsejable sino casi indispensable, por lo dicho antes de distribuir tensiones y quitar ruido y porque los catas, en general, tienen el molinete en el centro entre los dos cascos y cuando el barco bornea la cadena siempre golpea el interior de uno de los cascos, con posibles daños y mucho ruido.
Por eso se hace una "pata de gallo" lo suficientemente larga para que toque cabo no cadena al barco.
LSV.:velero:

Re: Fondeos..me explicais la foto ??


Nosotros usamos el sistema clásico de la boza para aliviar las tensiones de la cadena sobre el molinete.

http://foro.latabernadelpuerto.com/p...pictureid=4599

Mas sencillo, pero... se puede usar de columpio en los fondeos :o !!!
:brindis:

Re: Fondeos..me explicais la foto ??


Querido cofrade Keith, no sucede como dices. Con el borneo, no roza ni la proa ni la amura con el cabo. La tensión y el borneo se concentran en el punto de unión entre la cadena y las amarras, y de ahi se transmite a las bitas, a medida que el barco (todo el) va aproandose. Además, las bitas son las que en el diseño del barco estan preparadas para aguantar los tirones del fondeo.
El sistema que nos ocupa, el del Tin Tin, es como dirian en mi pueblo "de libro".
Desgraciadamente, poca gente se entretiene en fondear como en este caso, y luego pasa lo que me pasó a mi por ejemplo en Soller, que si me descuido, hubiese tenido daños serios en el anclaje del molinete, al garrear y de pronto "clavarse" el ancla en las cadenas que han puesto en el fondo, para evitar que los barcos fondeados queden sueltos.
:brindis::brindis:
Hagamos caso

Re: Fondeos..me explicais la foto ??


Quisiera comentar un par de cosas respecto a la perspectiva que ofrece la foto, por un lado arpinc dice "... Por la foto yo diría que están amarrados a las cornamusas de la manga máxima", pero del comentario de Oceánico, (al loro, aún al otro lado del mundo) "... pero el Tin Tin dispone de dos gateras en las amuras y dos buenas cornamusas en la cubierta" se deduce que serán las de proa, como usamos normalmente. La foto, y también la reflexión de arpinc, me llevó a pensar inicialmente, por ver los cabos aparentemente tan bajos respecto a la proa, que estos pasaran por las gateras de los springs (a mitad de eslora) y si eso, el tener el tiro retrasado digamos, podría tener alguna ventaja, pero realmente creo que ninguna, salvo que, al estar seguramente la entrada de los cabos a una altura menor del agua disminuiría la altura efectiva de fondeo, aparte de que el roce, no ya solo con las amuras sino con los costados, sería terrrible (habría que oir a Keith11 :meparto:).

Esto me lleva también al comentario de Miahpaih "... Tiene ademas otra importante ventaja y esta es que al estar mas cerca de la superficie del agua, la cadena llamara mas plana o mas horizontal...", siendo verdad que el punto de tiro estará algo más bajo, más cuanto más arrufo tenga el barco a proa, no creo que la variación de altura sea significativa, hay que tener en cuenta que el punto de tiro a considerar es el de entrada al barco y no, como puede parecer por la foto, el de la unión del cabo a la cadena.

En cuanto a la disposición personalmente prefiero el sistema de cabos desde cada amura, aunque a veces, aún ajustando corto el punto de tiro, es difícil evitar los roces que menciona Keith11, sobre todo porque el esfuerzo se reparte sobre dos cornamusas supuestamente bien reforzadas y también porque prefiero recargar mi roldana lo menos posible (a la que no veo tan reforzada ni mucho menos) menos todavía con mucha ola, situación en la que, además, podría salirse la cadena de la roldana. Sin embargo reconozco la comodidad y seguridad de manejo de tener en cubierta la unión cabo/cadena del sistema de Blue Alachar.

Y hablando del sistema de unión cabo/cadena, completamente de acuerdo con LORDRAKE en que es importante que sea cómodo y rápido de asegurar/retirar. Yo utilizo el gancho de trabajo de Wichard, aunque tengo que decir que, además de que deberá ser el justo en tamaño para tu cadena, hay que instalarlo correctamente en el eslabón (yo no lo hice una noche de mucha rasca y mucha ola y, aunque aguantó, llegó a deformarse), me interesaría saber, Oceánico, si éste es el modelo que te faltó, al que te refieres como "de anzuelo",

http://www.mundomarinodenia.com/tien...ges/A09630.jpg


y cuál utilizas ahora (en la foto no lo distingo bien, aunque parece un grillete), hay otro tipo de grillete, especial para encajar en un eslabón, con pasador:

http://www.mundomarinodenia.com/tien...ges/A09610.jpg


Saludos :brindis:.

Re: Fondeos..me explicais la foto ??


Buen sistema

Re: Fondeos..me explicais la foto ??


:D:D:D

Pozi, la verdad es que llevo bastante arrufo y una cadena bastante
gruesa con lo cual ayuda bastante a que llame bastante mas horizontal.
Y si, la variación de altura es significativa.

http://fotos.miarroba.com/fotos/6/5/655682ef.jpg

Desde luego en barcos con poco arrufo (Como suelen ser los veleros mas modernos) la diferencia no seria muy apreciable.

Saludos
Miahpaih

:D:D:D

Re: Fondeos..me explicais la foto ??


arrufo :nosabo: :nosabo:
