Bricobarco Ayuda con instalación de placas solares

[Mitxel]

Una ronda de cervezas calientes, mientras termino (empiezo) de instalar las placas.
He comprado un par de placas de 90W, que voy a instalar en ambos costados del Mekatxis, colgadas de los guardamancebos altos.
Tengo las placas y el regulador. Supongo que las tendré que poner en paralelo, así que ahí van las cuestiones:

- de cada placa saldrá un cable de dos hilos, tengo estos conectores y supongo que tendré que comprar otras dos parejas, o cortar estos y soldar el cable y protrgerlo bien.

Si cada placa da unos 5 amperios máximo (adjunto foto de la placa)
1.- Qué sección de cable necesitaré para una tirada de 8 metros hasta el regulador?
2.- En el lugar del barco en el que se encuentren los cables, simplemente sueldo positivo con positivo y negativo con negativo o debo llevar cada uno hasta el regulador?
3.- en este caso (soldar los cables) qué sección de cable debería meter hasta el regulador?
4.- me han recomendado poner un interruptor, pars poder desconectarlas a voluntad, por ejemplo para saber consumos instantáneos de algún apartato. Dónde lo pondriais?
5.- tengo placas, regulador, compraré el cable y los conectores, ah, un par de pasacascos de la sección correspondiente, necesitaré algo más?
6.- la salida del regulador va directa a las bornas de cualquiera de las dos baterías de servicios que a su vez están en paralelo, verdad?
7.- por último, sin prisa, una vez colocadas, bascularán sobre el guardamancebos, y necesitaré un "invento" consistente en un "palito" con un sistema telescópico para sostenerlas más o menos horizontales según haga falta. Pienso en las columnas de las tiendas de campaña antiguas. Alguna idea (barata) para hacerlo?

Gracias a todos, tenéis deberes para rato, los que os apetezca.
A ver si antes del invierno logro instalarlos

[Apagapenol]

Buenas, cofrade:

Yo estoy en un caso parecido al tuyo; espero haberlas instalado antes de las vacaciones.

En cuanto a la sección, mira la tabla y las explicaciones del cofrade brutus:

http://foro.latabernadelpuerto.com/s...3&postcount=23

Y en cuanto a la conexión, después de darle muchas vueltas he optado por un conector de cubierta estanco en vez del pasacascos:

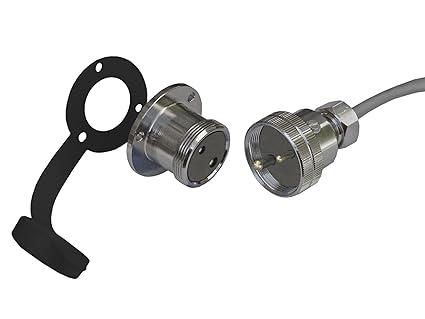

http://ecx.images-amazon.com/images/...XL._SX425_.jpg

De este modo, puedo tener una parte de la instalación fija bajo cubierta (la que va del conector de cubierta al regulador) y la otra parte exterior desmontable (la que va de las placas al conector de cubierta).

Por cierto, si te decides por esta solución, fíjate bien en que el conector aguante la intensidad que va a circular por el cable.

Saludos y

[Mitxel]

Gracias por tus apuntes, he echado un vistazo al mensaje de brutus y me quedo igual que estaba. Pero es lo mismo que me ha pasado en todas las búsquedas de google, para mi caso me han salido desde 1,5mm2 de sección hasta creo que 16 o algo así.
Siguiendo la tabla del mensaje mencionado, para mi caso, menos de 11A me llegaría con 1..5, aplicando la formula siguiente me sale más de 4mm2.
En alguna otra web he aplicado la fórmula y me decía que tenia que sumar los amperajes de las dos placas, aunque me parece ridículo, ya que cada una lleva su propio cable.
Por otra parte, tampoco entiendo esa fórmula en la que se multiplican metros por amperios, y se dividen por voltios y el resultado son milímetro cuadrados...
En fin, he escrito al fabricante de las placas a ver si me responde.
Lo de los conectores no me convence demasiado. Los que he visto son de 5A máximo. Si un día pusiera más placas no me serviría, y tampoco te ahorra el hacer un agujero, así que me aferro al pasacables. Gracias por la idea de todas formas, de todo y de todos se aprende.
Yaa tengo las placas colgadas, solo me falta cablear. ☺

[martiniut]

Con 2,5 mm va a funcionar bien, pero al usar 12 v y segun el largo del cable mejor poner 4 mm a cada placa y te curas en salud.
Y te digo que va a funcionar igual, porque las placas dan 17 v y si pones el regulador cerca de las baterias (cosa que te aconsejo especialmente) la caida por seccion de cable va a ser muy poca.
Un saludo.

[berpul]

Hola:

Acabo de instalar una placa solar en el barco que compre hace unos meses. En mi anterior barco también instale una placa solar.
Por puntos:

Para mí el conector que trae, el MC4, es de lo mejor que hay. Es estanco y muy fácil de conectar y desconectar. Yo no lo cortaría y utilizaría ese sistema, sobre todo si como dices quieres un sistema para desconectar y conectar.

Sobre la sección yo le pongo 4 mm, y va perfecto , aunque la distancia al regulador es menor.

Sobre la posición,yo en principio la coloque en la banda como tienes pensado, pero después la cambié a cubierta porque , a mi por lo menos, en la banda me estorbaba muchísimo. Lo de colocarla en el guardamancebos lo veo poco estable, tal vez en los tubos del balcón de proa, aunque es posible que te estorbe para el génova, e incluso corras el riesgo de un desgarro. Pienso que con el barco que tienes puedes buscar huecos en cubierta para dejarlas fijas. De todas formas si quieres ponerlas en el guardamancebos y bascularlas , has pensado en los suspensores hidráulicos como los de los maleteros de los coches. En las náuticas online venden unos de inox que no son excesivamente caros. Lo de los mástiles de las tiendas de campaña no lo acabo de ver, sobre todo ,como instalarlos para tenerlo dispuesto y con cierta estabilidad, sobre todo para que el viento y los movimientos no te los tiren. Quizás mejor sería poner dos tubos de aluminio, uno dentro de otro formando un extensible . y con agujeritos pasantes en ambos tubos para poner un pasador y que te los mantenga fijos en la posición, mas o menos como el suspenso hidráulico , pero casero y manual.
Espero que sea de ayuda.

[Mitxel]

Pues gracias cofrade berpul. Parece que al final me quedo con cable de 4, aunque si luego veo que la diferencia es grande igual me tiro a la siguiente, por si acaso pongo otro par de paneles más adelante.
Mantengo los conectores y me ahorro el interruptor.
Y lo de las tiendas de campaña me refería a algo como lo que tú describes, y un sistema para anclarlo bien tanto a regala como al bastidor del panel. Lo estoy estudiando todavía.
Ya tengo las placas colgadas y regulador instalado junto a las baterías, así como el battery monitor. Estoy deseando comprar el cable y conectar todo.

[Mitxel]

Cuando digo "si veo que la diferencia es grande" quiero decir "si la diferencia de precio con la siguiente sección de cable NO es grande...." osea lo contrario

[cierraelpico]

Buenas tardes bona tarda

Para dimensionar cables en continua a bordo, con longitudes cortas forzosamente ( maximo la longitud del barco!), yo siempre cuento, muy del lado de la seguridad 2A/ mm2

Es decir 10A precisa 5mm2

[kotick]

Me encanta la simplicidad del sistema... y yo buscando tablas y liándome con los AWG y otras hierbas... 2 amperios por milímetro, y a correr... es genial!

Gràcies!

[Mitxel]

Ya he pedido el cable. He encontrado un creo que buen precio en la ferretería de referencia aquí en Badalona y les he encargado 18 metros de manguera de 2x6mm a 2,60 creo recordar por metro.
La duda es, con la regla de cierraelpico, la tirada de cable de cada placa, mientras vienen por separado y traen solo 5A habría valido con 2.5mm de sección?

[Kane]

Sí, pero no llores.

Originalmente publicado por Mitxel

traen solo 5A habría valido con 2.5mm de sección?

[Mitxel]

[Kane]

Que aunque con 2,5 te valía, no está mal. Al contrario.

Bah! sólo es dinero...

[Mitxel]

Tu opinión, Kane. Todavía hay gente que me dice que le habría metido de 10...😆

[Kane]

Eso ya es pasarse tres pueblos.

Y habría que preguntarles si son milímetros o milímetros cuadrados, porque son capaces...

Ten otra cosa en cuenta: Raramente tus placas te van a dar el máximo de 5 A. Sobre todo teniendo en cuenta que esa es la corriente de cortocircuito, si no me equivoco (no especificas).
Edito: acabo de verlo. La corriente de cortocircuito es 5,32 A.

Con 6 mm2 vas más que sobrao.

[Mitxel]

Thanks. Ya están colocadas y cableadas con 6 mm2 a falta de que me lleguen las 2 parejas de conectores mc4 y comprar un par de terminales para la batería.
Espero finalizar esta semana.
Gracias a todos por las respuestas.
