Bricobarco Cambio segmentos Volvo 2003T

[Javi-Miss Regina]

Originalmente publicado por ironia

Parece que has avanzado un montón hoy, espero que mañana se te de bien todo

Gracias Edu, mañana vamos con los pistones.

[Javi-Miss Regina]

Originalmente publicado por markuay

Vale, la herramienta exclusiba es esta;

https://www.dropbox.com/s/e4waz8s1mc...0self.JPG?dl=0



La medicion de culata es esta;

https://www.dropbox.com/s/7bo0wmvm0w...Doc1.docx?dl=0

Y este es un trabajo que hice hace tiempo precisamente para comprobar desgastes de motores;

https://www.dropbox.com/s/wu9mrmma34...0FORD.doc?dl=0


Quitando lo que no interesa ahora, tienes algunas ideas que te pueden servir.

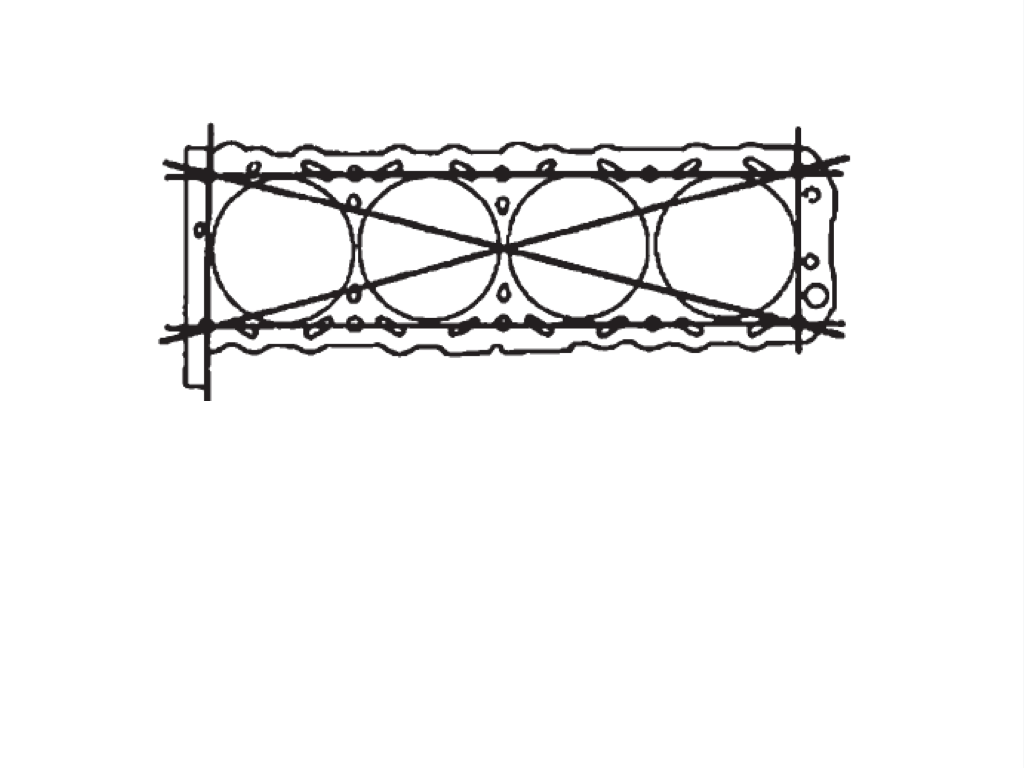

markuay, podrías explicar un poco mas la medición de la culata







Después de ver varios videos en internet acerca de la medición de culatas lo tengo bastante claro, y teníais razón en que parece bastante fácil la comprobación. En cuanto me deje un amigo la regla metálica lo compruebo.

[TARABUSI]

Hola.

Me mosquea un poco que con aros nuevos tengas 0.4/0.5 mm., creo que es demasiado.

Prueba en el borde superior del cilindro, en el punto en el que no llegan los aros, si la distancia es la misma no pasa nada, pero si es bastante menos, como 0.3, seguramente tienes el cilindro gastado.

También puedes comprobar si se forma un pequeño escalón donde acaba la carrera de los aros.

Saludos

[Javi-Miss Regina]

Originalmente publicado por TARABUSI

Hola.

Me mosquea un poco que con aros nuevos tengas 0.4/0.5 mm., creo que es demasiado.

Prueba en el borde superior del cilindro, en el punto en el que no llegan los aros, si la distancia es la misma no pasa nada, pero si es bastante menos, como 0.3, seguramente tienes el cilindro gastado.

También puedes comprobar si se forma un pequeño escalón donde acaba la carrera de los aros.

Saludos

Vale, muchas gracias TARABUSI mañana lo compruebo, de todos modos en el manual pone que el gap debe ser de 0,30 a 0,50

[Velero Simbad]

Eso va viento en popa

[port bo]

Originalmente publicado por Velero Simbad

Eso va viento en popa

Si porque motor en popa no esta tan claro. Deseo que al final podamos decir : "habemus papa" .. Toda una experiencia 100% positiva cuamdo acabe. saludos.

[ulyses]

Originalmente publicado por javibrokmmm

Por cierto, aprovecho para contar una cosa que he descubierto,
Resulta que la corona del volante tiene un diente roto, esto me ha hecho recordar que alguna vez al darle al arranque se quedaba como bloqueado, sin embargo el cigueñal siempre giró bien, llegué a pensar que era de el motor de arranque, sin embargo ya lo desmonté, lo revisé y estaba perfecto.

Imagino que el problema venía de este diente roto en la corona del volante, ¿que os parece?

Por otro lado resulta que el precio de la corona en Volvo es un auténtico robo, como no 507€ (solo la corona), desde luego no voy a pagar eso.
Ojeando en un foro americano, comentan que esas coronas son las mismas que las de automocion pero para náutica multiplican el precio por 10 ( como siempre). ¿Se os ocurre alguna manera de saber cual le puede servir?, imagino que también está la opción de encontrarla de segunda mano

Hola Javi, el cofrade Rebellin ha sustituido un 2003 y vendía algunos repuestos, no se si la corona sera la misma, le puedes consultar.
Sigo con interés la reparación yo tb tengo un 2003

[Javi-Miss Regina]

Originalmente publicado por ulyses

Hola Javi, el cofrade Rebellin ha sustituido un 2003 y vendía algunos repuestos, no se si la corona sera la misma, le puedes consultar.
Sigo con interés la reparación yo tb tengo un 2003

Muchas gracias ulyses, ya me he puesto en contacto con rebellín pero no tenía el volante.

[Javi-Miss Regina]

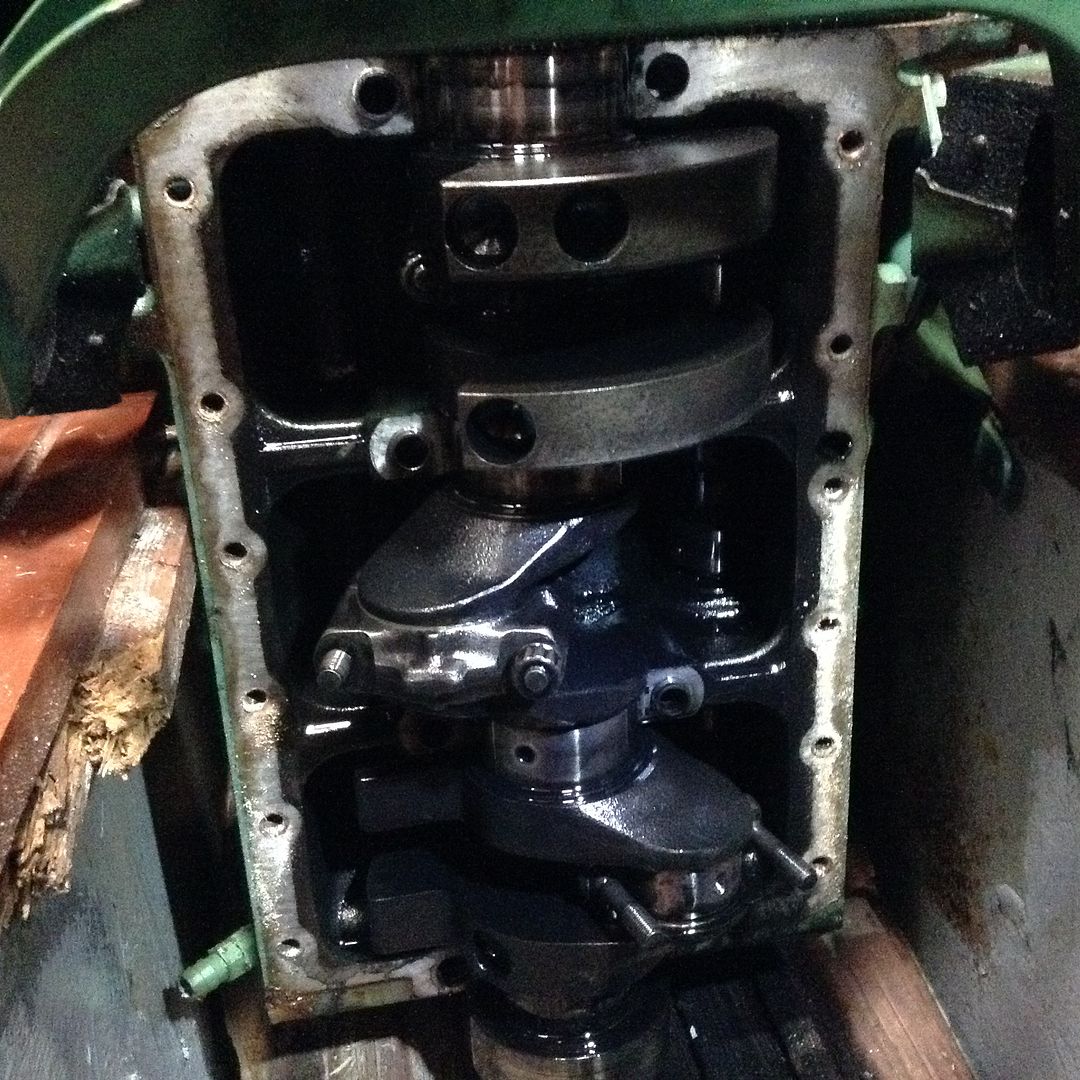

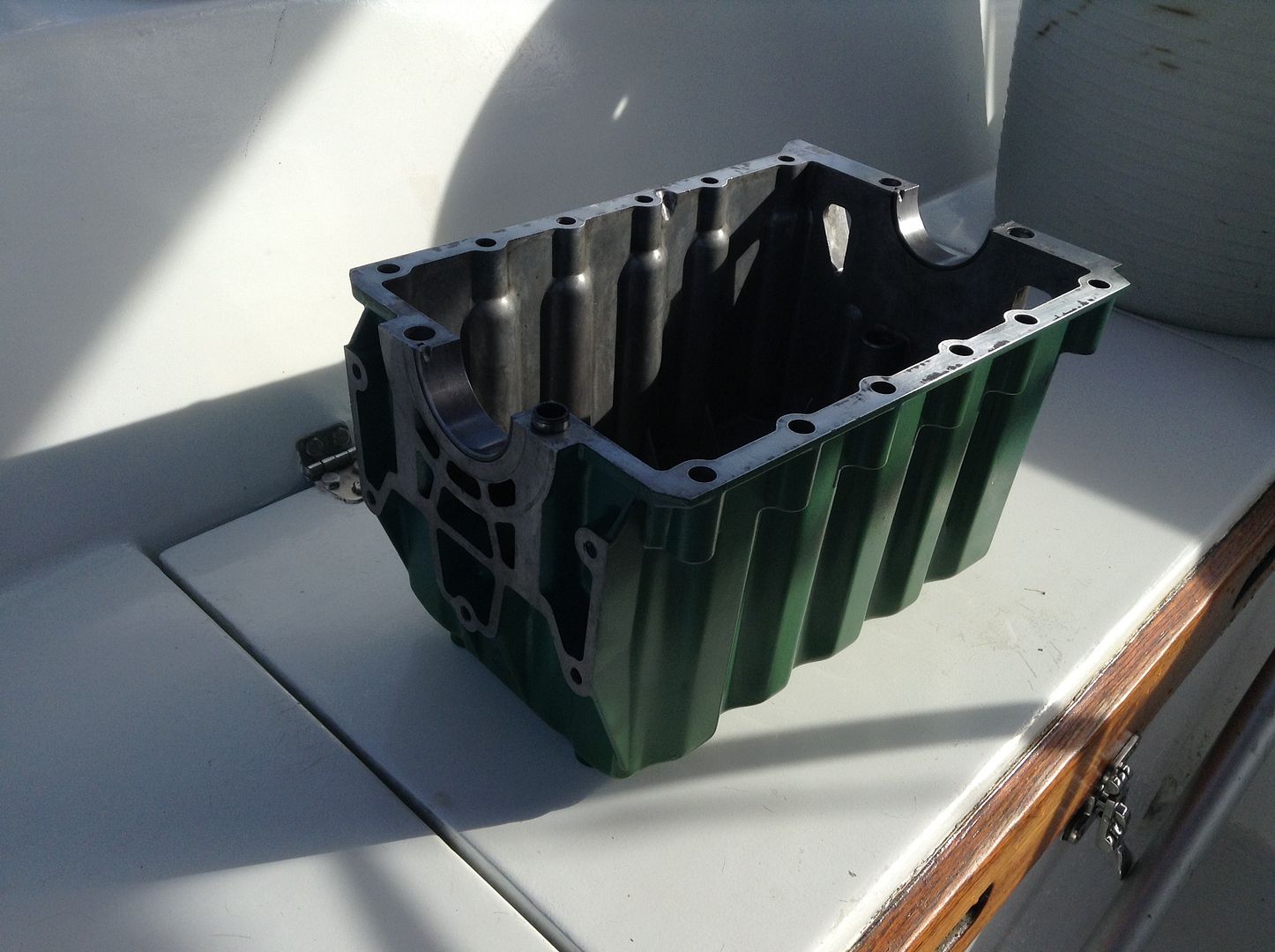

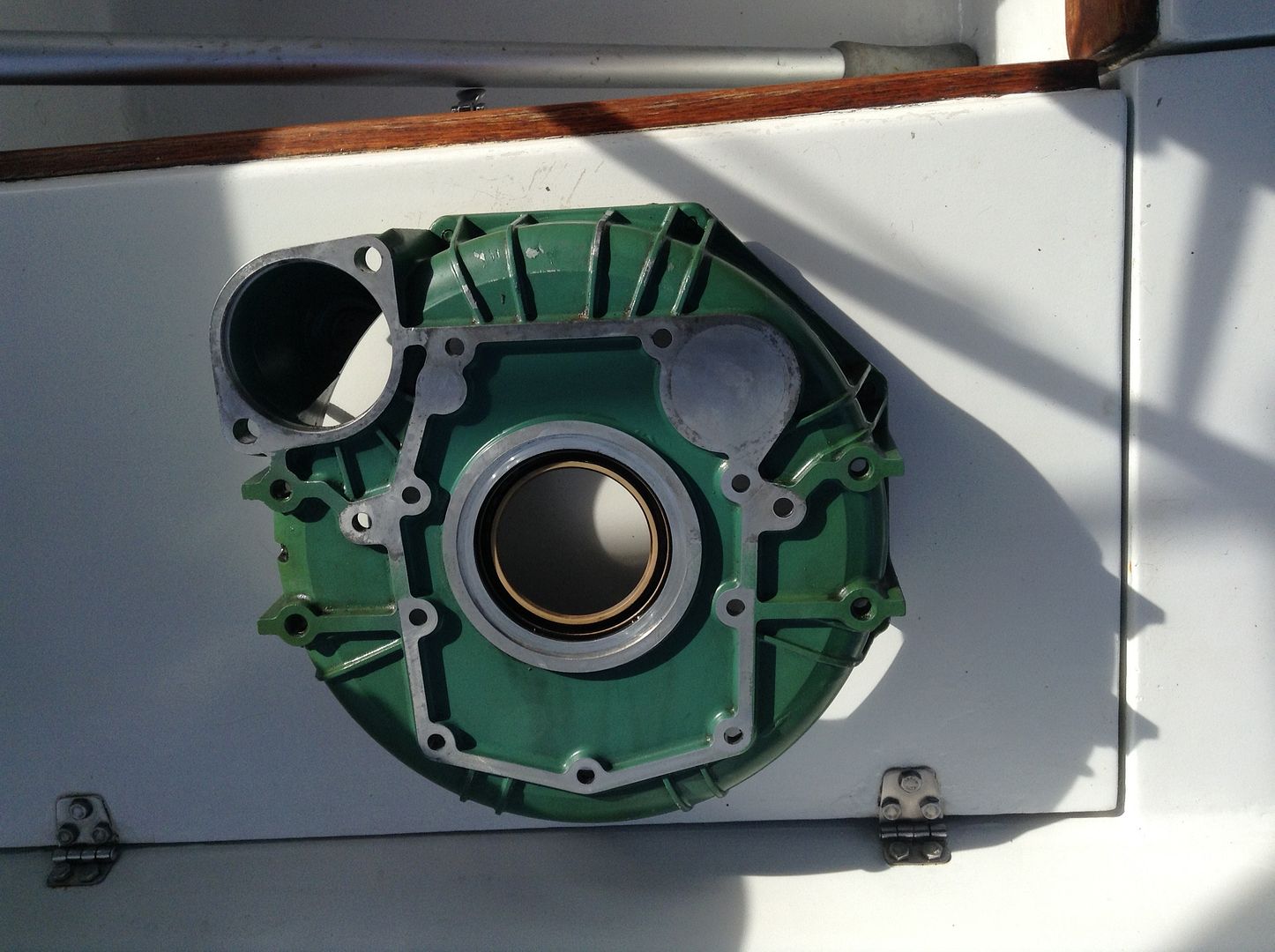

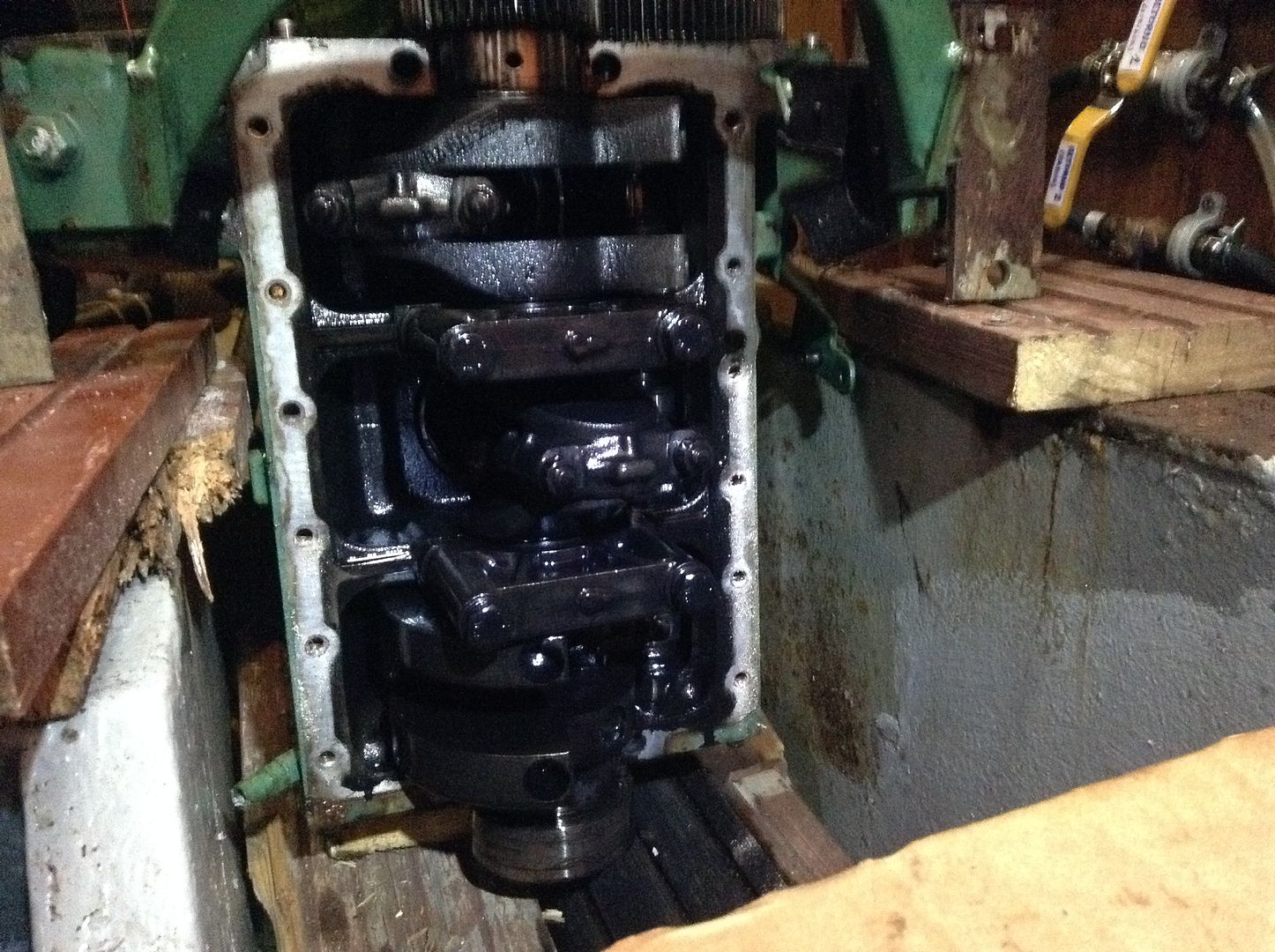

Ayer abrimos el carter y como me faltaba una llave para soltar las turecas de los pies de biela y no pude comprarla al ser Domingo, estuvimos limpiando piezas

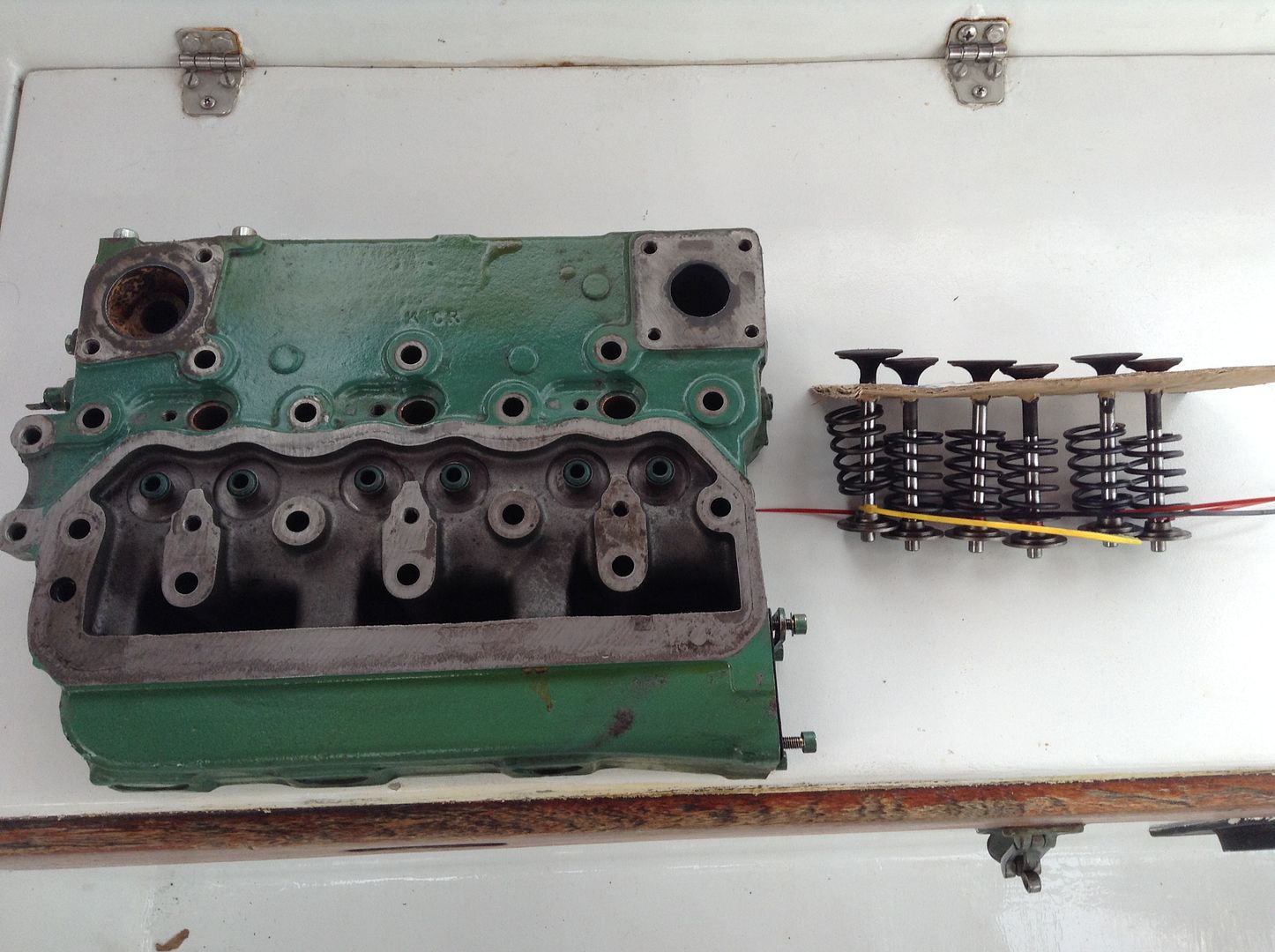

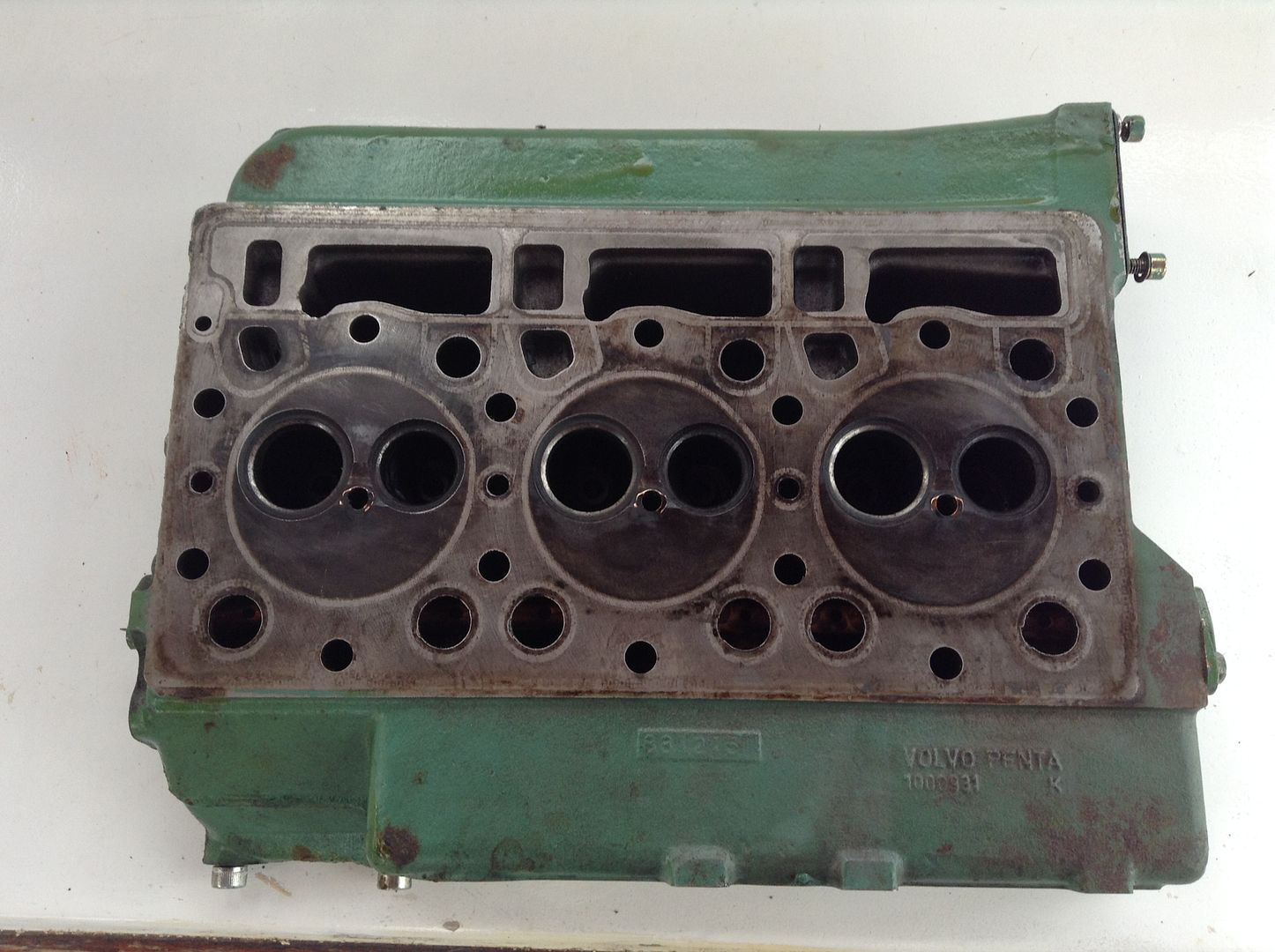

También limpiamos un poco la culata y desmontamos las válvulas

[Javi-Miss Regina]

Originalmente publicado por port bo

Este motor tiene el eje estriado de la inversora a punto de coronarse. Aprovecha para repararlo. los dientes estan muy debilitados.Saludos.

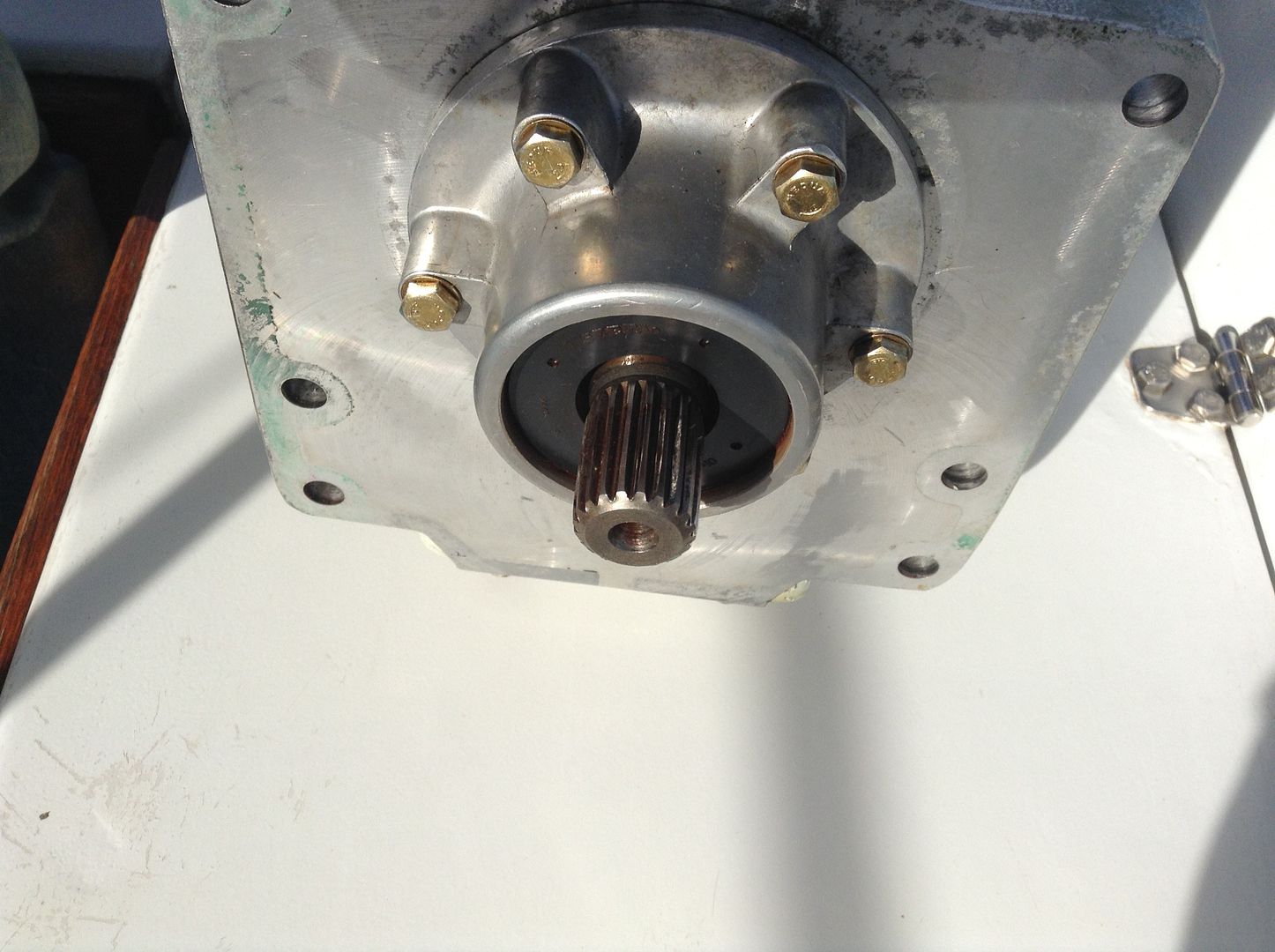

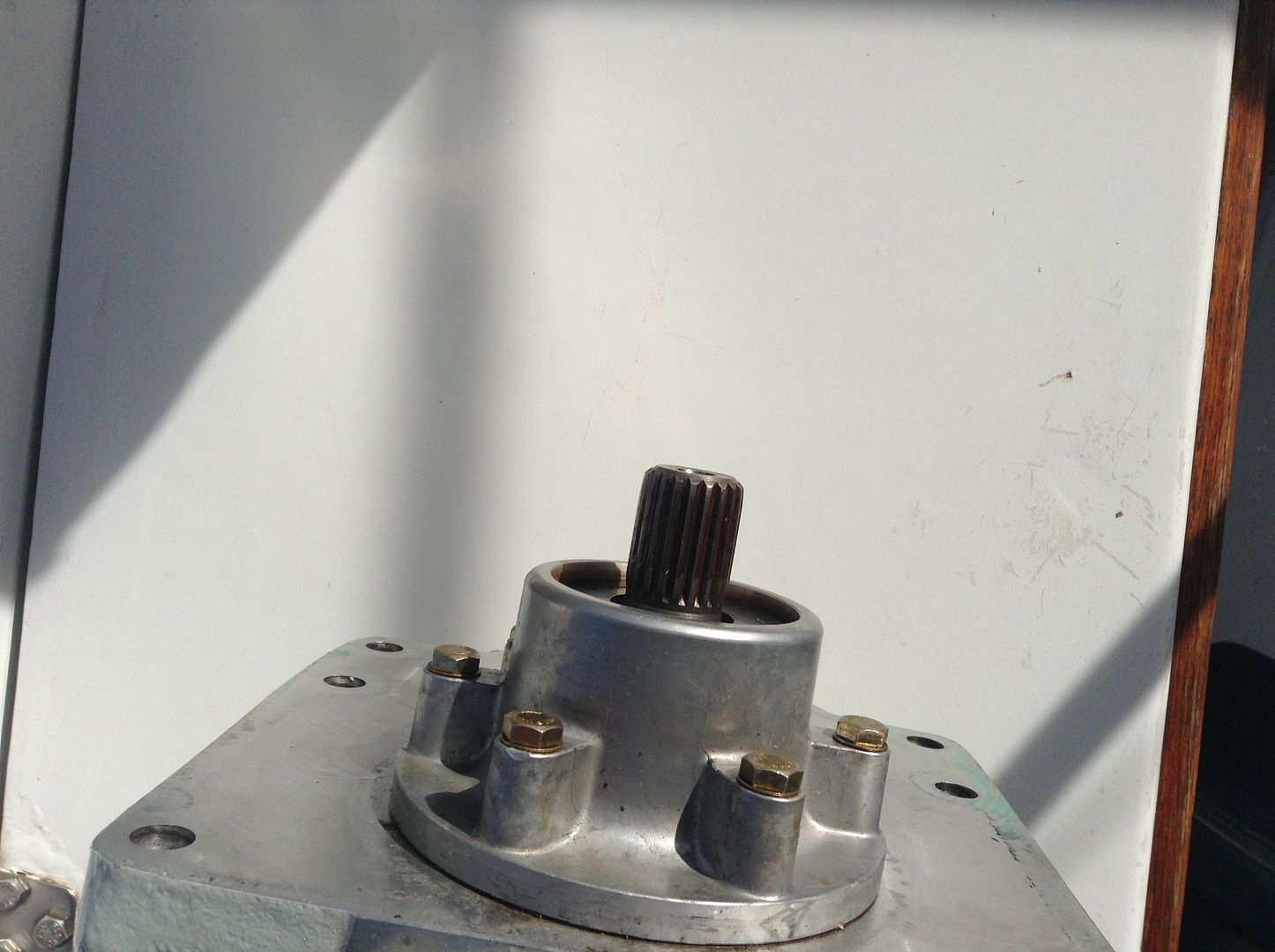

Después de limpiar el eje de la inversora he comprobado que efectivamente los dientes tienen algo de desgaste





De todos modos he visto en internet fotos de inversoras que están mucho peor, no se hasta que punto el desgaste de la mía es o no crítico

Como era de esperar el precio del recambio en Volvo es de vergüenza , el eje con los dos engranajes cuesta 1.800€, pero no os lo perdáis, también venden la inversora completa por mas de 15.000€

Si realmente es necesario cambiarlo, estoy barajando dos posibilidades : llevarlo a un tornero o comprar una inversora entera de segunda mano, ¿que os parece?

[Velero Simbad]

15.000€ será el motor entero

Yo no me preocuparía mucho, cuando montes de nuevo procura dejarlo lo mas fino posible, que no de golpe al engranar y preocúpate cuando deje de funcionar, si te vas a obsesionar por cada cosa que veas un poco tocada en un motor que tiene un monton de años no vas a parar aunque entiendo que "Ya que estamos"

[shanabcn]

Estoy con Simbad.
cambia solo aquello que quede profundamente escondido en el motor y que si se rompe te genere destrozo o trabajo importante.
Si se corona el eje de la inversora sacarla no es un drama.
por supuesto si encuentras uno de ocasion y a buen precion al lado de tu casa...pues aprovecha.
enhorabuena por el trabajo que estas haciendo.

[TARABUSI]

Hola.
Mi motor tambien tenía el eje de salida gastado, con lo que la brida de conexión al eje de la hélice se movía y perdía aceite.

Lo que hice fue mandar fabricar una brida con el estriado adaptado al del inversor, el desgastado, de manera que ha quedado muy ajustado y por un precio razonable (250 Eu)

[Javi-Miss Regina]

Originalmente publicado por Velero Simbad

15.000€ será el motor entero

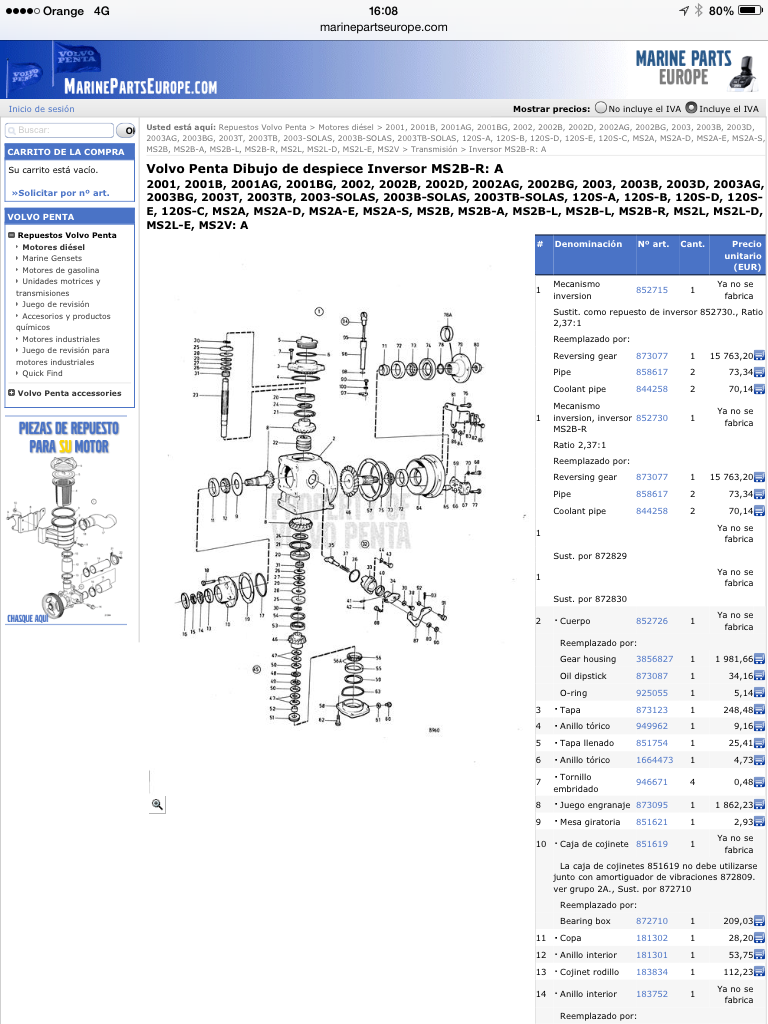

Pues no se que costará el motor entero, pero la inversora cuesta 15.763,20€ (Pieza numero 1)
Y el eje con los engranajes superior e inferior 1862,23€ (Pieza numero 8)

Ahí dejo la foto de la página de Volvo

[Javi-Miss Regina]

Originalmente publicado por Velero Simbad

Yo no me preocuparía mucho, cuando montes de nuevo procura dejarlo lo mas fino posible, que no de golpe al engranar y preocúpate cuando deje de funcionar, si te vas a obsesionar por cada cosa que veas un poco tocada en un motor que tiene un monton de años no vas a parar aunque entiendo que "Ya que estamos"

Me alegra mucho que me digas esto, ya me estaba agobiando , entonces la inversora la dejaré tal cual.

[Javi-Miss Regina]

Originalmente publicado por shanabcn

Estoy con Simbad.
cambia solo aquello que quede profundamente escondido en el motor y que si se rompe te genere destrozo o trabajo importante.
Si se corona el eje de la inversora sacarla no es un drama.
por supuesto si encuentras uno de ocasion y a buen precion al lado de tu casa...pues aprovecha.
enhorabuena por el trabajo que estas haciendo.

Muchas gracias shanabcn, efectivamente la inversora es bastante sencilla de cambiar, está claro que se queda

[Javi-Miss Regina]

Originalmente publicado por TARABUSI

Hola.
Mi motor tambien tenía el eje de salida gastado, con lo que la brida de conexión al eje de la hélice se movía y perdía aceite.

Lo que hice fue mandar fabricar una brida con el estriado adaptado al del inversor, el desgastado, de manera que ha quedado muy ajustado y por un precio razonable (250 Eu)

Bien, en mi caso no hay pérdida de aceite, en cualquier caso gracias por el consejo.

[kaskarrabias]

cuando acabes con tu motor vente y desarmamos el mio! se me estan poniendo los dientes largos

[markuay]

Originalmente publicado por javibrokmmm

Pues no se que costará el motor entero, pero la inversora cuesta 15.763,20€ (Pieza numero 1)
Y el eje con los engranajes superior e inferior 1862,23€ (Pieza numero 8)

Estan locos estos romanos

[Javi-Miss Regina]

Originalmente publicado por kaskarrabias

cuando acabes con tu motor vente y desarmamos el mio! se me estan poniendo los dientes largos

Je,je, te agradezco la invitación kaskarrabias pero creo que voy a tener suficiente con uno.

[Javi-Miss Regina]

Originalmente publicado por markuay

Estan locos estos romanos

Pues si señor, lo de Volvo realmente es delirante...

[ironia]

Hola Javi.

A ver si el miércoles por la mañana me paso y te llevo la regla metálica.

Yo no cambiaba la inversora por ahora, pero estaría al loro de si sale alguna de 2ª mano en condiciones, por que hay algo seguro irá a peor....

[Javi-Miss Regina]

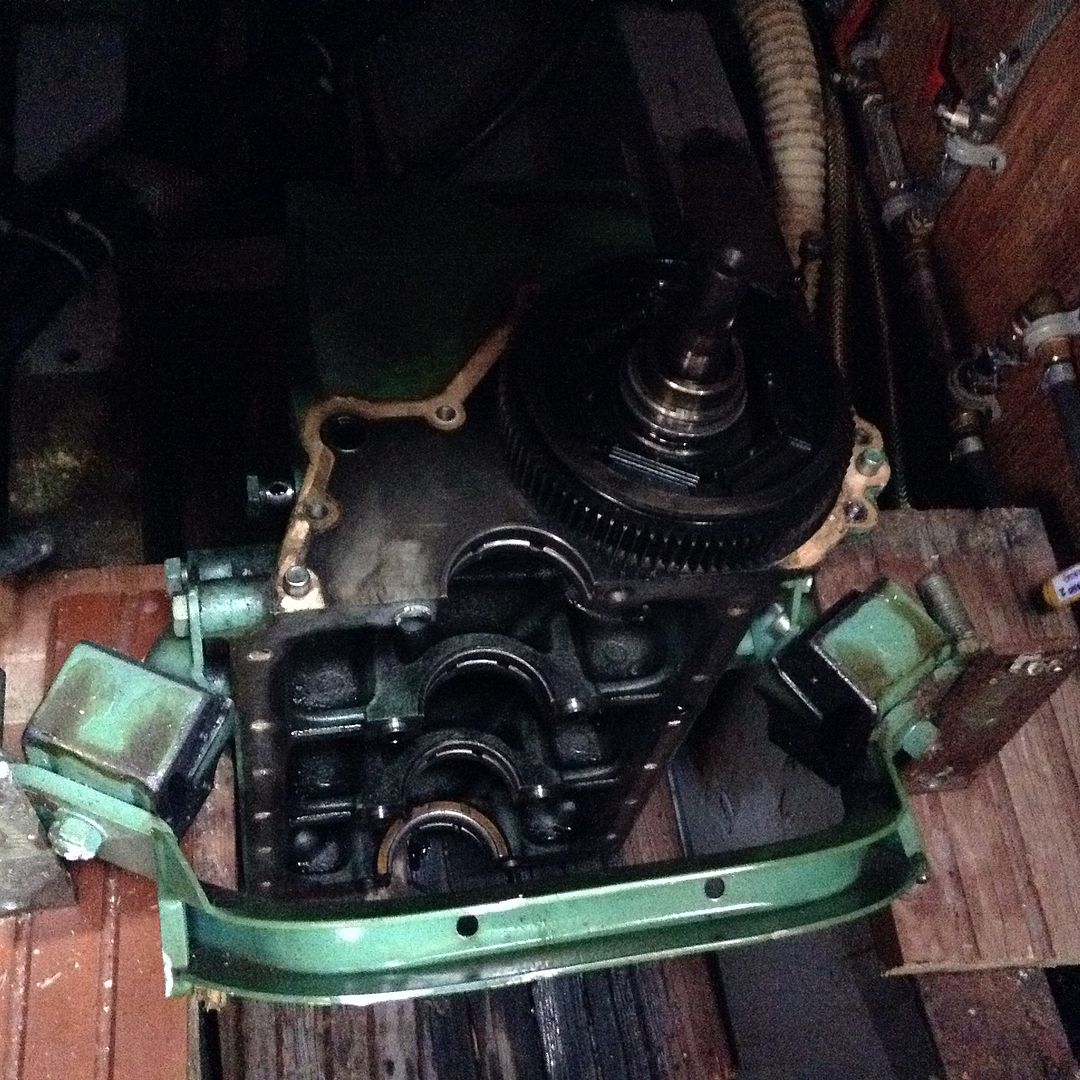

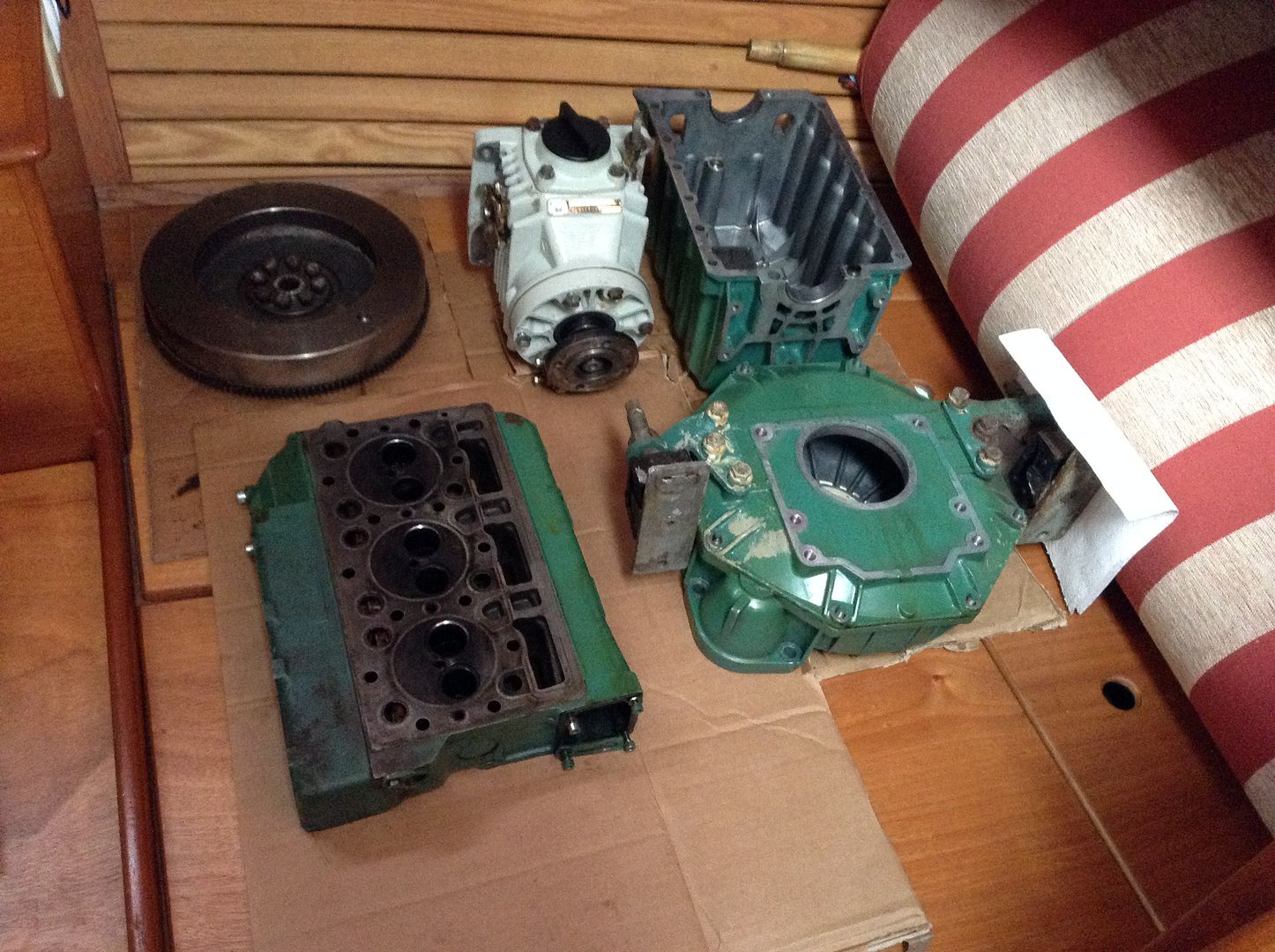

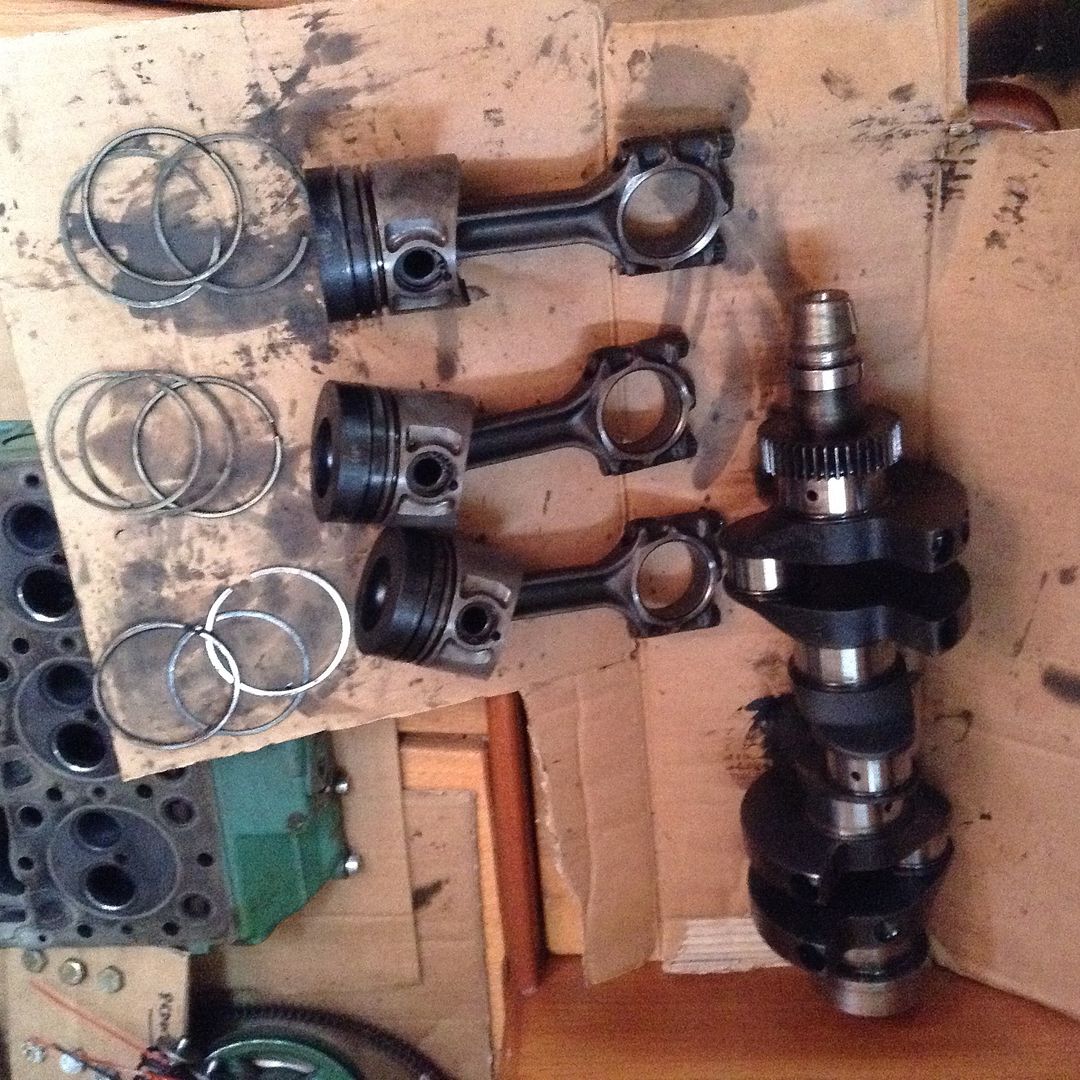

Ya está completamente desmontado excepto las bombas de inyección porque no quería tener que regularlas después.

No hay problema para volver a montarlo igual que estaba, los soportes del cigüeñal están perfectamente marcados como A y B con una flecha.



Igual pasa con los pies de biela y la propia biela, numeradas en un lateral como 1, 2 y 3

[Javi-Miss Regina]

El cofrade Port Bo ya comentó que le parecía extraño que con los aros nuevos hubiera un gap mayor de 0,30, y ya me dijo que los midiera en la parte superior de los cilindros donde no llegan los aros en el recorrido de los pistones.

En primer lugar tengo que decir que mis mediciones iniciales no eran correctas tal vez porque no puse el aro recto dentro de la camisa, con el aro nuevo en la zona de trabajo de las camisas, en todos los cilindros el gap mide 0,30, igual que en la zona superior donde no llegan a rozar. Esto es una buenísima noticia que indica el buen estado de las camisas.

Ahora he probado los aros viejos de cada pistón en la zona superior de cada cilindro (donde no hay desgaste)

Pues bien, estos son los resultados:

Pistón 1:
Aro 1- 0,70
Aro 2- 0,60
Aro 3- 0,70

Pistón 2:
Aro 1- 0,80
Aro 2- 0,70
Aro 3- 0,60

Pistón 3:
Aro 1- 0,80
Aro 2- 0,60
Aro 3- 0,60

A la vista de estos resultados está claro que los segmentos viejos no estaban bien en ningún pistón, lo que me extraña es que uno de los cilindros estaba bién cuando hicimos la prueba de compresión.

Tengo una preguntita que a lo mejor es una tontería, tener en cuenta que no tengo ni idea de mecánica, ¿no deberían de haber en las ranuras de los segmentos un pequeño tope para que estos no pudiesen girar? ¿Se colocan con el gap hacia donde uno quiera?

[port bo]

Los segmentos tienen una posicion de montaje entre ellos. Antes de montarlos de nuevo, hay que tener a mano los datos del fabricante, que es el que mas sabe de su motor. Sin quitar merito a la experiencia de un buen profesional. Suerte en el cometido.
Saludos.
