Rotura de la bocina del eje

[markuay]

marco, creo que confundes bocina con prensaestopas
bocina es el tubo que atraviesa el casco (generalmente de bronce) y prensaestopas es esto;

https://www.dropbox.com/s/ftlz6bsduj...volvo.jpg?dl=0


Aqui se aprecian las diferentes partes;

https://www.dropbox.com/s/84n8pijptp...ocina.jpg?dl=0

[markuay]

Efectivamente Nefta, arbotante, lo de barboten es un palabro guiri como tantos otros.

[Mafin]

Bueno, ya esta el Ansils en varadero y la bocina a la vista. Al final ni electrolisis ni corrosion:
Los silentblocks estaban tan mal que el motor basculaba hacia babor y el eje rozaba con ka bocina comiendosela. En este caso, la bocina es un tubo de fibra de unos 50 cms de largo y con el motor parado, el eje quedaba centrado, pero al traccionar, mas con slgo de escora a babor, habia roce.
La solucion es relaminarlo y reforzarlo para que no de mas problemas. Una vez con los silentblocks nuevos, esto no deberia de pasar. De hecho, los malditos silentblocks eran el motivo de la reparacion y la bocina una consecuencia aparecida.
Adjuntos 59819
Adjuntos 59820
Ahi se puede ver el agujero en el lateral de babor de la bocina (no se por que pero la foto sale girada)
Ya pasare fotos reparado
Un saludo

[Mafin]

Aqui esta la bocina lista para laminar mañana. La solucion ha sido mas sencilla de lo esperado
Adjuntos 59821
y la sala de los horrores. Cada vez que lo veo me creo que no volvere a tener barco...


Adjuntos 59822

Pasare fotos ya reparado
Un saludo

[Peon]

Mi caso era muy parecido, pero creo que más que silenblocks, era un acople mal montado.
Lo que pone en el dibujo klemmflascht y que aquí llaman flector.

Creo que aquí, estoy en Levante llaman al tubo de unos 50 cm. bocinín. Bocina es el agujero en el casco , y en todo caso todo el conjunto.

[Peon]

Seguro que debes cambiar además el cojinete del arbotante. Se lo habrá comido.

[Mafin]

Originalmente publicado por Peon

Seguro que debes cambiar además el cojinete del arbotante. Se lo habrá comido.

No, esta perfecto porque esta a 50 cms de la zona dañada y la desviacion ocasional es de unos 4 mm

[Marco Glider]

Originalmente publicado por markuay

marco, creo que confundes bocina con prensaestopas
bocina es el tubo que atraviesa el casco (generalmente de bronce) y prensaestopas es esto;

https://www.dropbox.com/s/ftlz6bsduj...volvo.jpg?dl=0


Aqui se aprecian las diferentes partes;

https://www.dropbox.com/s/84n8pijptp...ocina.jpg?dl=0

eso es,gracias por la aclaración, la bocina al estar rajada salio bien pidiendose por favor con un martillo

[markuay]

eso es,gracias por la aclaración, la bocina al estar rajada salio bien pidiendose por favor con un martillo

No hay nada como pedir las cosas con educacion.

Por cierto, esas reparaciones exigen documento grafico asi ampliamos biblioteca de experiencias.

[Velero Simbad]

Bueno, no ha sido tan grave, refuérzala bien, yo lo pondría una cartela por cada lado, en madera y laminada a la bocina, si esta es de fibra mejor que resista mas un posible desalineamiento o una pillada gorda de un cabo etc...



Por si acaso, esto es una cartela

[Mafin]

Bueno, la bocina ya esta reparada y reforzada, le he dado 4 mm mas de diametro a base de ,laminado.
en la foto tiene un casquillo para centrar el eje, porque tengo que alinearlo al cambiar los silentblocks
Ahora estoy pintando la sentina, aprovechando que no esta el motor.
De esta manera tal vez elimine el maldito olor a gasoil
un saludo
Adjuntos 59904

[La Maga]

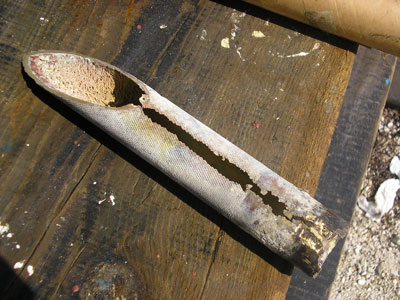

Si te sirve de consuelo Mafin, a mi también me pasó lo mismo. Puedes ver en la imagen como estaba la bocina. La sacamos pegandole un boquete al casco, por supuesto, pero luego laminamos encima y quedó perfecta. No llevo más de una semana.

Espero que tu solución también funcione y que navegues a gusto, sin bajar cada dos por tres a la camara de motores. Je,, me acuerdo de lo mal que se pasa.

[Mafin]

Originalmente publicado por La Maga

Si te sirve de consuelo Mafin, a mi también me pasó lo mismo. Puedes ver en la imagen como estaba la bocina. La sacamos pegandole un boquete al casco, por supuesto, pero luego laminamos encima y quedó perfecta. No llevo más de una semana.

Espero que tu solución también funcione y que navegues a gusto, sin bajar cada dos por tres a la camara de motores. Je,, me acuerdo de lo mal que se pasa.

Vaya tela, que raja
Ya me habia contado Juan que lo pasasteis mal con la rotura. Parece corrosion ¿no?
En mi caso es de fibra, lo cual simplifica la reparacion
No bajo a la sentina a manudo porque la espeologia no me acaba de gustar, para eso tengo la sentina aislada del resto con una bomba con flotador. Si de dispara salta la chicharra y ademas desagua en bañera. Si no me entero es culpa mia...
un saludo
