VHF: Canal 77 | ![]() |
![]() |
![]() |
![]() |
![]() |
#76
|
||||
|
||||
![]() Buenas tardes
![]() Como todo en la vida, hay que ir dando pasos en la dirección que pretendes tomar... He vendido La Jolie ![]() Esto junto con la localización (y espero que firma del contrato en unos días) de una nave de 300 metros cuadrados cerca de mi casa a un precio razonable, me pone las pilas para terminar de rematar detalles y plantearme el comienzo del proyecto PELICANO 12 mirando al mes de septiembre... Eso está ya ahí!! Seguiré informando... ![]() ![]() |
#77
|
||||
|
||||
![]() Eso ,eso ,no dejes de seguir informando
![]() |
#78
|
||||
|
||||
![]() Cita:
![]() ![]() ![]() ![]() Sobre finales de Septiembre, primeros de Octubre, iré al Puerto (de Sagunt) a pasar unos días. Te doy un toque y nos vemos. ¡¡¡ Mucho ánimo !!!. Salud y ![]()
__________________
![]() ![]() El cruce del Atlántico y posterior estancia en el Caribe de El Temido lll (2014/2016) http://foro.latabernadelpuerto.com/s...d.php?t=145184 DIMISIONES EN LA JUNTA DIRECTIVA DE ANAVRE: (Noticia del 22-03-24). https://www.ceutaactualidad.com/arti...222194342.html |
#79
|
||||
|
||||
![]() Cita:
![]() Por supuesto, espero que podamos tomarnos algo tranquilamente y charlar... Aún está pendiente la del día de mi llegada a Canet de Berenguer con La Jolie y estabas esperando para conocernos. ![]() Salud ![]() ![]() |
#80
|
||||
|
||||
![]() Cita:
![]() |
#81
|
||||
|
||||
![]() Tablero marino, rectifico. ![]() |
#82
|
||||
|
||||
![]() Y si se juntan 2 o más autoconstructores, comprando materiales por duplicado, supongo saldría todo más barato
![]() Creo yo ![]() |
#83
|
||||
|
||||
![]() Cita:
![]() En primer lugar disculpa por no responderte, creía que lo había hecho... Es posible que si que se sacaran mejores precios por cantidad, pero el problema de la autoconstrucción es la diferencia de velocidades... El mismo proyecto puede dilatarse el doble en manos de uno u otro, lo que hace que no todo el mundo esté en disposición de comprar a la vez si no lo necesita. Aún así, hemos intentado arrancar dos proyectos juntos, pero no ha podido ser, Lástima! ![]() ![]() ![]() |
#84
|
||||
|
||||

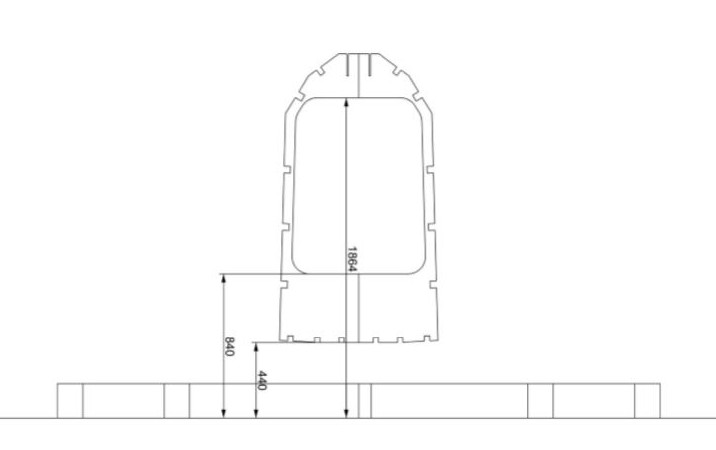

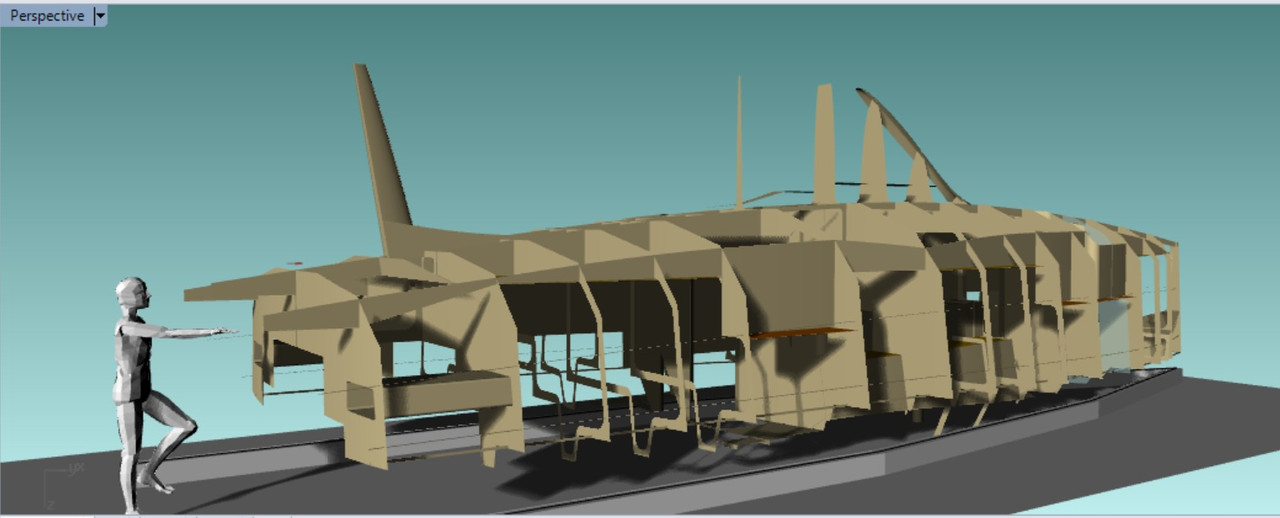

![]() Va quedando acabada la estructura del Pelícano 12. Se ha tratado de que la habilitación fuera la parte básica de la estructura, adicionando solamente los refuerzos-refuerzos que se precisaran para evitar paneles demasiado grandes y para comunicar esfuerzos.
Se ha tratado especialmente de comunicar todos los refuerzos y habilitación en sentido proa popa entre sí, para que el barco sea muy rígido en sentido longitudinal, el sentido en el que se hallan las mayores tensiones, la de estays y backestays tirando hacia arriba y mástil comprimiendo hacia abajo en el medio, y en el que también están quilla y timón. Se ha reforzado también muy especialmente el anillo central fogonadura/obenques/quilla. El mástil va a ir apoyado en cubierta pero es muy importante que su compresión se transmita directamente a la estructura de quilla y que a la vez, los obenques tiren tambien de ese mismo anillo. La quilla es estructural con el casco y proporciona una útil sentina. La cámara de máquinas y la bocina tienen sentina propia, tratando de que en caso de vía de agua el motor tarde lo más posible en verse inundado. A la cámara de máquinas se accede fundamentamente desde la sala técnica situada en babor y por su parte superior es desmontable para el caso de necesitar extraer el motor entero. Se accede al motor también desde el suelo del pasillo del salón, y a la bocina, prensa y cojinete de empuje desde debajo del escalón de acceso al camarote de popa en babor. Existe un túnel central que lleva el escape hasta la popa por estribor y otro túnel similar por babor lleva la transmisión del gobierno, que será por bielas. En popa en estribor ha quedado al final como otra sala técnica con un inodoro y un lavabo. El camarote de proa lleva mamparo propio, pero será normal llevar siempre abierta su puerta por luminosidad, ventilación y sensación de espacio. El camarote bajo el salón tiene la misma importancia que el de popa y se halla situado al lado del baño, de ducha separada por una mampara acrílica transparente. El pozo de anclas ha quedado separado en dos, quedando la parte de popa exclusivamente para el molinete, con acceso desde el interior. Se ha procurado dar ventilación y luminosidad a todo los espacios y aún queda por decidir que espacios muertos se van a cerrar completamente para obtener la insumergibilidad y si se van a hacer más armarios no estructurales. En popa queda un enorme cofre de banda a banda con acceso desde los asientos de bañera, y un espacio especial para la balsa que da directamente a la plataforma de popa. La normativa exige para este casco, en categoría A oceánica y con esta disposición de refuerzos, un grosor de 15 mm, pero estamos estudiando cumplimentarlo con tres capas de 6,5 mm laminadas sucesivamente con epoxi, lo que es una buena solución para ir alternando las juntas. Estamos estimando un desplazamiento a plena carga de 8.800 Kgs, creo que sería buen objetivo no llegar a las 9T. Casco y cubierta llevarán laminada una capa exterior de tejido de fibra de vidrio, tal vez de aramida o dineema en flotación y proa. Las juntas de pantoque y determinados refuerzos también irán laminados interiormente. Creemos que la estructura va a ser muy fuerte y que toda la estructura, casco, cubierta e interior, al ser todo del mismo material, va a trabajar conjuntamente ofreciendo un barco muy fuerte, muy rígido, con muy buena resistencia al impacto, muy buen aislamiento sonoro y térmico y además insumergible. Trataremos de ir mostrando más en detalle todo esto. Estas son unas imágenes generales: ![]() ![]() ![]() ![]() ![]() Un saludo ![]()
__________________
"Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga" |
5 Cofrades agradecieron a caribdis este mensaje: | ||
HadaPirata (21-10-2019), leviño (02-03-2020), POLIZON A BORDO (19-10-2019), Ppd3 (19-03-2022), Tortuga Carey (19-10-2019) |
#85
|
||||
|
||||

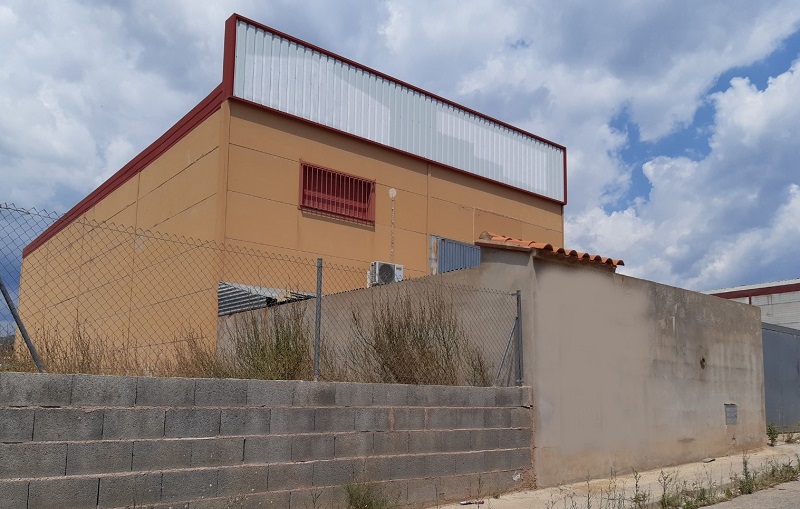

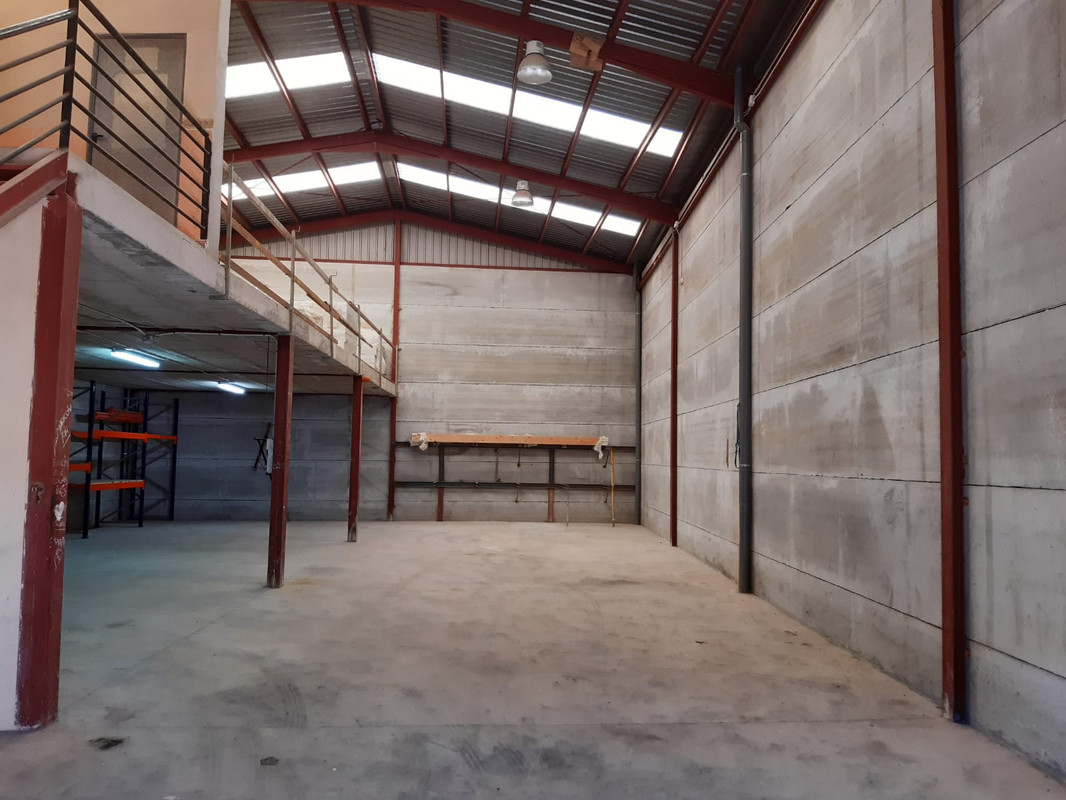

![]() Bueno, el proyecto va avanzando y va estando enseñable:
![]() ![]() ![]() ![]() ![]() Seguimos adelante... ![]() ![]() Editado por POLIZON A BORDO en 19-10-2019 a las 16:35. |
3 Cofrades agradecieron a POLIZON A BORDO este mensaje: | ||
#86
|
||||
|
||||
![]() |
Los siguientes cofrades agradecieron este mensaje a POLIZON A BORDO | ||
leviño (02-03-2020) |
#87
|
||||
|
||||
![]() |
#88
|
||||
|
||||
![]() Una ronda!
Desde que hace unas semanas entré en este foro, más de un hilo y más de diez, me han sorprendido gratamente, pero este me tiene... con la boca abierta! Había llegado a algún hilo de proyectos «pequeños» También, tirando del hilo del abanderamiento en Polonia, ya había visto la página de Janus Madreski ( maderski.pl ) y un par de hilos de autoconstructores de sus proyectos en foros polacos, pero empezando de cero.... No me pierdo un aporte!! Editado por Ppd3 en 19-10-2019 a las 19:10. |
Los siguientes cofrades agradecieron este mensaje a Ppd3 | ||
POLIZON A BORDO (19-10-2019) |
#89
|
||||
|
||||
![]() ¡¡Preciosa nave!!. Estupenda para el trabajo que le espera.

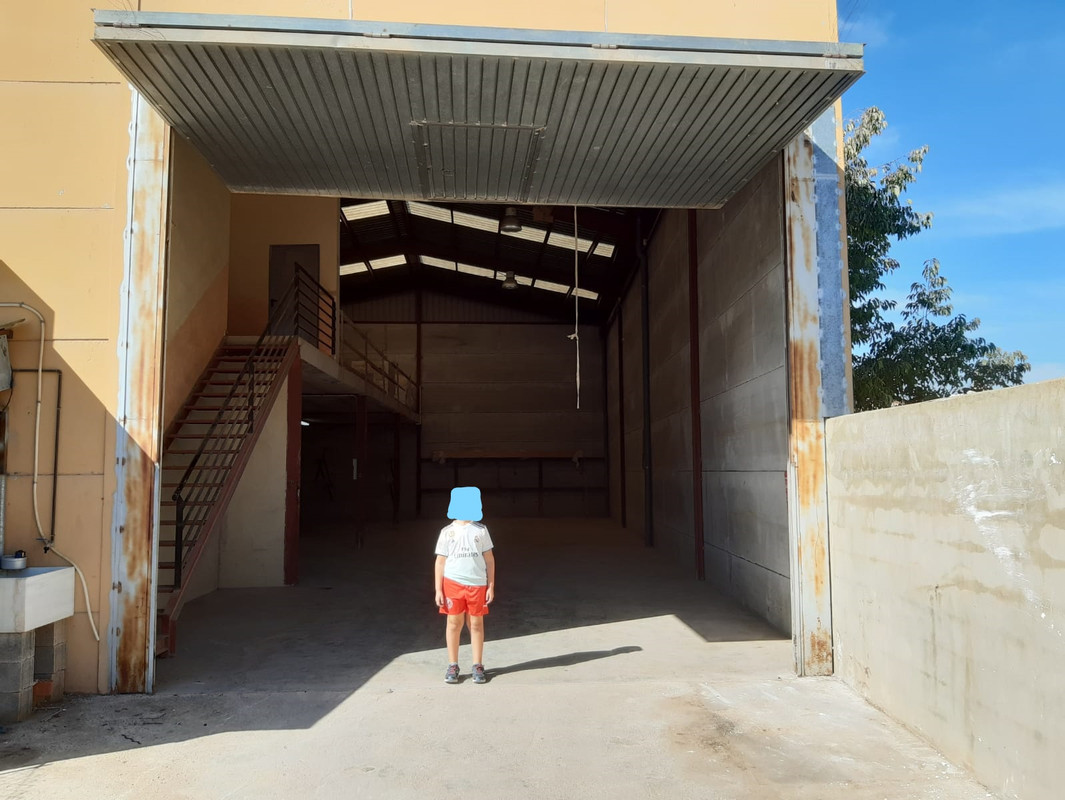

¿Esa puerta tendrá más de 4 metros de ancha, no?. Mucho ánimo y "al toro". ![]() ![]() ![]() Salud y ![]()
__________________
![]() ![]() El cruce del Atlántico y posterior estancia en el Caribe de El Temido lll (2014/2016) http://foro.latabernadelpuerto.com/s...d.php?t=145184 DIMISIONES EN LA JUNTA DIRECTIVA DE ANAVRE: (Noticia del 22-03-24). https://www.ceutaactualidad.com/arti...222194342.html |
Los siguientes cofrades agradecieron este mensaje a El Temido II | ||
POLIZON A BORDO (19-10-2019) |
#90
|
||||
|
||||
![]() Cita:
![]() Si... la puerta tiene 4,20 de alto x 4,80 de ancho, por lo que con una manga de 4,00 espero no darle un "enganchón" al sacarlo. ![]() ![]() ![]() |
#91
|
||||
|
||||
![]() ![]() ![]() A ver si otros nos animamos , aunque no sea tan grande ![]() ![]() |
Los siguientes cofrades agradecieron este mensaje a Luigra | ||
POLIZON A BORDO (20-10-2019) |
#92
|
||||
|
||||
![]() Cita:
![]() Yo para practicar el manejo del epoxi hace unos años, construí un bote de remos de 5,40 y eso es lo que me da seguridad de que no es tan complicado... ![]() |
#93
|
||||
|
||||
![]() Fantástico proyecto!!! Me encanta.
Admiro mucho a los que os lanzais a esta aventura Seguiré con interés el avance. Saludos desde el Cantábrico ![]() |
Los siguientes cofrades agradecieron este mensaje a aquatravel | ||
POLIZON A BORDO (20-10-2019) |
#94
|
||||
|
||||
![]() Bravo,,,,,!!!!
Sigo con interés el proyecto ![]() ![]() ![]() ![]()
__________________
Socio Fundador de ANAVRE. |
Los siguientes cofrades agradecieron este mensaje a jotaguirre | ||
POLIZON A BORDO (21-10-2019) |
#95
|
||||
|
||||
![]() y no te hara falta un puente grua, o algo asi?????
|
Los siguientes cofrades agradecieron este mensaje a JOPI II | ||
POLIZON A BORDO (21-10-2019) |
#96
|
||||
|
||||
![]() Hola
![]() No... en principio el trabajar en contrachapado de madera, hace que las piezas a manejar, sean relativamente ligeras. En todo caso entre dos personas. (Salvo el motor que la idea es que lo meta un camión grua) Para voltear el barco, el sistema planteado por Carbdis permite realizarlo sin puente ni la participación de mucha gente ![]() ![]() ![]() |
Los siguientes cofrades agradecieron este mensaje a POLIZON A BORDO | ||
Brullos (22-10-2019) |
#97
|
||||
|
||||
![]() Cita:
|
Los siguientes cofrades agradecieron este mensaje a JOPI II | ||
POLIZON A BORDO (22-10-2019) |
#98
|
||||
|
||||
![]() Cita:
https://youtu.be/RNygCmgmhrc Aqui se ve perfectamente el método correcto, una cincha pasa por debajo y va al costado contrario y otra va directa, la primera se desenrolla del barco y la segunda se enrolla en el, y ya está, para un barco pequeño, con unos manubrios de cable de los que se usan para los andamios es muy sencillo. ![]() Cuatro de estos, dos hacia proa y dos hacia popa, justo sobre el centro de gravedad. Mi idea es centrar el barco entre cuatro pilares metálicos de la nave que quedarán aproximadamente a 1/3 y 2/3 de la eslora, en ellos fijar estos sistemas de "carraca" de los andamios... y rezar ![]() ![]() ![]() |
#99
|
||||
|
||||
![]() Adjunto un esquema sobre el método de volteo, está sacado de un fuera de serie de Loisirs Nautiques, verdadera biblia de la construcción amateur y fue el que utilicé para darle la vuelta a mi barco...se hace con una facilidad pasmosa..
![]() ![]()
__________________
"Se o remo rompe polo guión, paga patrón, se rompe pola pala, patrón paga" |
3 Cofrades agradecieron a caribdis este mensaje: | ||
#100
|
||||
|
||||
![]() no dejan de ser necesarias o una grúas o unos puntos en el techo en los que fijar las poleas.
|
Los siguientes cofrades agradecieron este mensaje a JOPI II | ||
leviño (02-03-2020) |
![]() |
