Reunir ficheros impresión 3d barco

[LSV]

VISERA PROTECTOR Humminbird Helix 7 Echolot Sonnenblende
https://makerworld.com/en/models/234...ofileId-250942

[LSV]

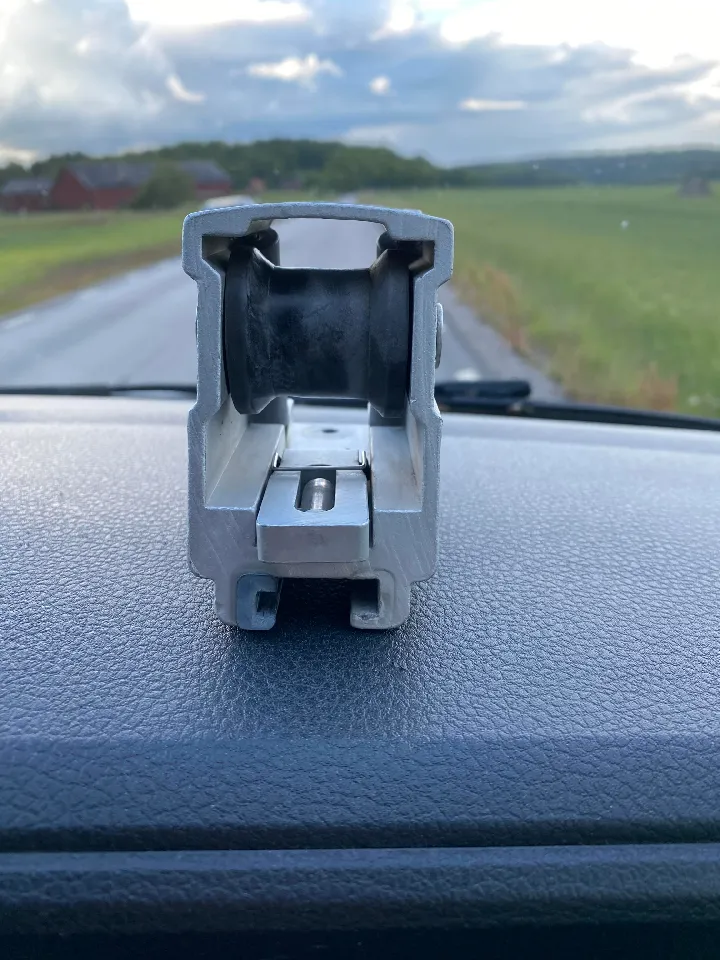

Inserciones Inserts for Tri-Roll Genoa Car 1" (25mm) T Track
https://www.printables.com/model/917...-track?lang=en

[LSV]

Lewmar 1580279 hatch thingy ¡AHORRADOS 85€! Saved 85 Eur
https://www.printables.com/model/173...thingy?lang=en

[LSV]

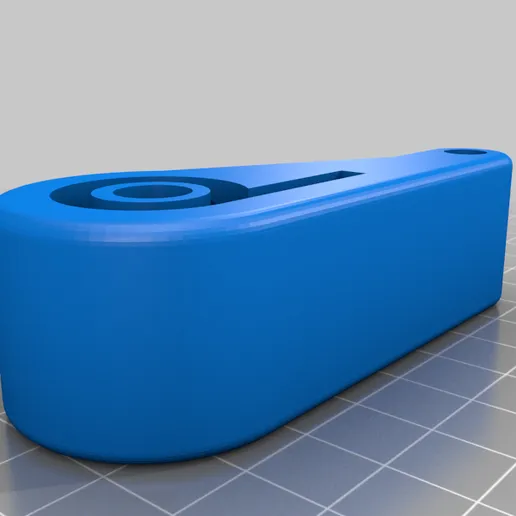

UÑA MOLINETE Lewmar Anchor Control Arm
https://www.crealitycloud.com/model-...55f6f3b8bde18c

[LSV]

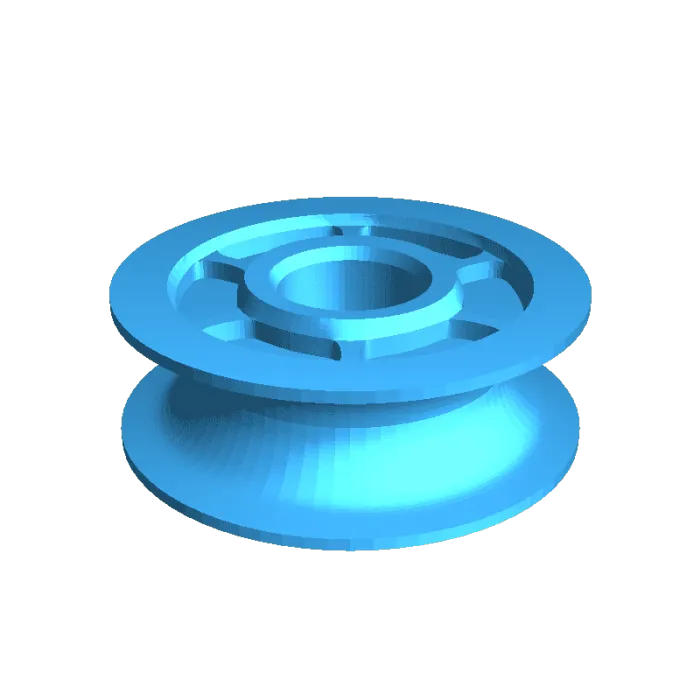

ROLDANA POLEA lewmar 60mm sheave
https://www.crealitycloud.com/model-...6d5482ba7962d0

[LSV]

MI OPINIÓN SOBRE ALGUNOS PROGRAMAS DE DISEÑO EN 3D.

Para los que no lo tengáis claro: una cosa es crear el diseño con los programas de diseño y otra diferente es cortar e imprimir la pieza con el prográma específico de impresión 3d.

Primero hay que crear o retocar-adaptar con el programa de diseño y luego exportar el fichero en un formato que sea legible por el programa cortador-impresor (normalmente llamado Slicer).

Hay bastantes programas de diseño CAD que valen para diseñar piezas para imprimir en 3d y aunque ninguno de ellos es específico para impresoras suelen dar alguna opción para ellas.

Lo fundamental de elllos es que el fichero final sea exportable o compatible con las impresoras.

Uno de los "Slicer" más conocidos es CURA. Este programa para impresora admite ficheros STL, 3MF, OBJ, AMF y varios tipos de GCODE.

Normalmente se imprimirán en STL o en 3MF y se pueden obtener directamente o mediante una exportación a algún otro tipo como OBJ y luego convertirlos al fichero STL o 3MF.

Cuando se cuelgan los ficheros en sitios como Thingiverse la mayor parte están en formato STL.
Yo siempre pongo ls míos, como mínimo, en STL.

Hay programas de pago que tienen versiones gratis como Fusion360 o Sketchup online.
O gratis total como Blender.

Yo utilizo varios dependiendo de la complejidad de la pieza y a veces creo el fichero en un programa y luego lo retoco y compruebo en otros.

Durante años para crear piezas sencillas he utilizado Sketchup en el PC, pero da problemas cuando le exiges operaciones Booleanas.

Luego intenté Blender, es de lo más completo, pero me resulta totalmente "indigesto" después de la tremenda facilidad de Sketchup.
Para mí Blender requiere mucha dedicación para aprenderlo y darle buen rendimiento y no tengo humor para tanto.

Luego he tocado Fusion360 y es una maravilla de capacidades y presentación gráfica, pero, en principio es de pago aunque hay una versión de estudio.

Fusion360 es algo más asequible a la hora de aprenderlo pero no es para ponerse y ya salen las cosas, requiere bastante detalle, pues si no haces las cosas por el orden correcto pierdes horas y horas de tanteos infructuosos.

Luego tenemos el problema de los video-tutoriales de estos programas.
La mayor parte no coinciden con la versión que tu instalas en ese momento, así que te vuelves loco para encontrar aquella opción o "botoncito" que sale tan fácil en el video.
Luego hay quien explica mejor o peor.
Te dicen: "y ahora 'refullamos el chirimbolo con un destrullador de botavara'" y se supone que tú ya debes saber de qué va eso porque no ves que hace con el ratón y... magia: la pieza acabada Etc.

Para piezas muy simples y para reparar o comprobar las piezas de todos los otros programas utilizo 3dBuilder, que viene integrado en Windows 10-11, y si no os viene se baja gratis de la store de Windows.

El 3dbuilder lo uso cada vez más pues a base de primitivas de consigue rápidamente lo que en otros programas requiere croquis, extrusiones y otras operaciones.
Y con 3dBuilder estamos trabajando directamente con los ficheros que usaremos para imprimir: STL y 3MF, sabiendo que los va dejar correctos.

Hay programas de dibujo CAD más sencillos pero útiles (no los he probado todos) como TinkerCAD, Zbrush, LibreCAD, FreeCAD, SelfCAD, OpenSCAD, Draft IT, etc.

De estos estoy aprendiendo ahora FreeCAD.
Es como un Fusion360 pero me parece más fácil de manejar y con resultados suficientes para diseñar-modificar nuestras piezas.

Ya os comentaré cuando lo controle un poco más qué posibilidades y facilidad ofrece.

[Osr75]

Saludos LSV.

Te paso un link con el que aprendi yo.

https://www.youtube.com/watch?v=136s...IoNLFFgJK_AXkE

Mis consejos:

1.- Paciencia con Freecad, vale la pena, y ahora es muy estable! Y teniendo tus conocimientos te va a ser fácil.
2.- Paciencia con el Youtuber, que desde aquí agradezco mucho su labor, pero ten mucha paciencia ( entenderás por que te lo digo).

Slds!!!

[LSV]

PLOTER Radio China DISEÑO Osr75

https://www.thingiverse.com/thing:6916458


Sugerencia:
Con el tiempo he ido viendo que no hace falta utilizar ASA, el PETG va mejor.
Resiste igual o más que el ASA-ABS y es un poquito más flexible y mucho más fácil de imprimir.
La única desventaja es que resiste menos grados que el ASA, pero aquí no afecta.

[vicand66]

Buenas
yo utilizo oneshape es gratuito, facil de usar y trabaja en la nube ósea que desde cualquier ordenador puedes entrar y diseñar.....
si teneis alguna duda estoy a vuestra disposición

Originalmente publicado por LSV

MI OPINIÓN SOBRE ALGUNOS PROGRAMAS DE DISEÑO EN 3D.

Para los que no lo tengáis claro: una cosa es crear el diseño con los programas de diseño y otra diferente es cortar e imprimir la pieza con el prográma específico de impresión 3d.

Primero hay que crear o retocar-adaptar con el programa de diseño y luego exportar el fichero en un formato que sea legible por el programa cortador-impresor (normalmente llamado Slicer).

Hay bastantes programas de diseño CAD que valen para diseñar piezas para imprimir en 3d y aunque ninguno de ellos es específico para impresoras suelen dar alguna opción para ellas.

Lo fundamental de elllos es que el fichero final sea exportable o compatible con las impresoras.

Uno de los "Slicer" más conocidos es CURA. Este programa para impresora admite ficheros STL, 3MF, OBJ, AMF y varios tipos de GCODE.

Normalmente se imprimirán en STL o en 3MF y se pueden obtener directamente o mediante una exportación a algún otro tipo como OBJ y luego convertirlos al fichero STL o 3MF.

Cuando se cuelgan los ficheros en sitios como Thingiverse la mayor parte están en formato STL.
Yo siempre pongo ls míos, como mínimo, en STL.

Hay programas de pago que tienen versiones gratis como Fusion360 o Sketchup online.
O gratis total como Blender.

Yo utilizo varios dependiendo de la complejidad de la pieza y a veces creo el fichero en un programa y luego lo retoco y compruebo en otros.

Durante años para crear piezas sencillas he utilizado Sketchup en el PC, pero da problemas cuando le exiges operaciones Booleanas.

Luego intenté Blender, es de lo más completo, pero me resulta totalmente "indigesto" después de la tremenda facilidad de Sketchup.
Para mí Blender requiere mucha dedicación para aprenderlo y darle buen rendimiento y no tengo humor para tanto.

Luego he tocado Fusion360 y es una maravilla de capacidades y presentación gráfica, pero, en principio es de pago aunque hay una versión de estudio.

Fusion360 es algo más asequible a la hora de aprenderlo pero no es para ponerse y ya salen las cosas, requiere bastante detalle, pues si no haces las cosas por el orden correcto pierdes horas y horas de tanteos infructuosos.

Luego tenemos el problema de los video-tutoriales de estos programas.
La mayor parte no coinciden con la versión que tu instalas en ese momento, así que te vuelves loco para encontrar aquella opción o "botoncito" que sale tan fácil en el video.
Luego hay quien explica mejor o peor.
Te dicen: "y ahora 'refullamos el chirimbolo con un destrullador de botavara'" y se supone que tú ya debes saber de qué va eso porque no ves que hace con el ratón y... magia: la pieza acabada Etc.

Para piezas muy simples y para reparar o comprobar las piezas de todos los otros programas utilizo 3dBuilder, que viene integrado en Windows 10-11, y si no os viene se baja gratis de la store de Windows.

El 3dbuilder lo uso cada vez más pues a base de primitivas de consigue rápidamente lo que en otros programas requiere croquis, extrusiones y otras operaciones.
Y con 3dBuilder estamos trabajando directamente con los ficheros que usaremos para imprimir: STL y 3MF, sabiendo que los va dejar correctos.

Hay programas de dibujo CAD más sencillos pero útiles (no los he probado todos) como TinkerCAD, Zbrush, LibreCAD, FreeCAD, SelfCAD, OpenSCAD, Draft IT, etc.

De estos estoy aprendiendo ahora FreeCAD.
Es como un Fusion360 pero me parece más fácil de manejar y con resultados suficientes para diseñar-modificar nuestras piezas.

Ya os comentaré cuando lo controle un poco más qué posibilidades y facilidad ofrece.

[LSV]

Siempre uso programas que estén en mi ordenador y los quiero desconectados de la red.
No me hace gracia que todo lo que haga esté en manos de otros sin mi conocimiento y que tengan todos mis proyectos en sus bolsillos y puedan eliminar la conexión en cualquier momento con la posible pérdida de mis datos.

A veces y si no hay más remedio utilizo alguno de los que tienen más potencia de cálculo que los míos, pero en cuanto generan el fichero necesario cierro la conexión.

Cada vez hay más países que tienen la capacidad de bloquear internet por el motivo que sea, así que lo que esté en casa en un disco duro externo y desconectado de la red mejor.

No sería la primera vez que me roban programas que tenía en desarrollo.

[LSV]

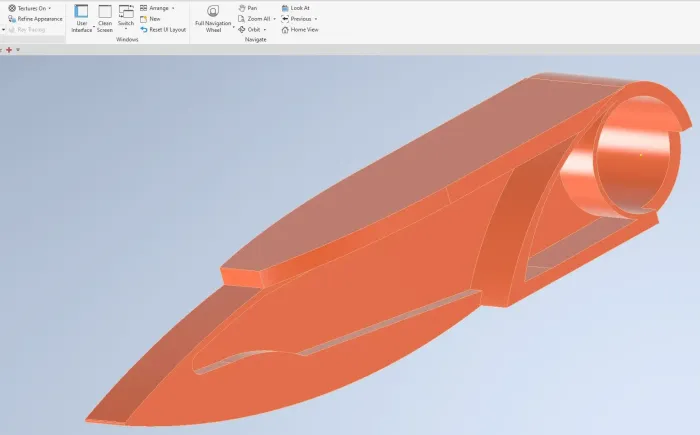

CIERRE TAPA Lewmar Hatch Friction Arm 1
https://cults3d.com/en/3d-model/vari...h-friction-arm

[LSV]

(MODELO DE PRUEBA)
MIO- JUNTA-ARANDELA Washer For Sierra 18-4211 Volvo Penta 850888
https://www.thingiverse.com/thing:6921888

[LSV]

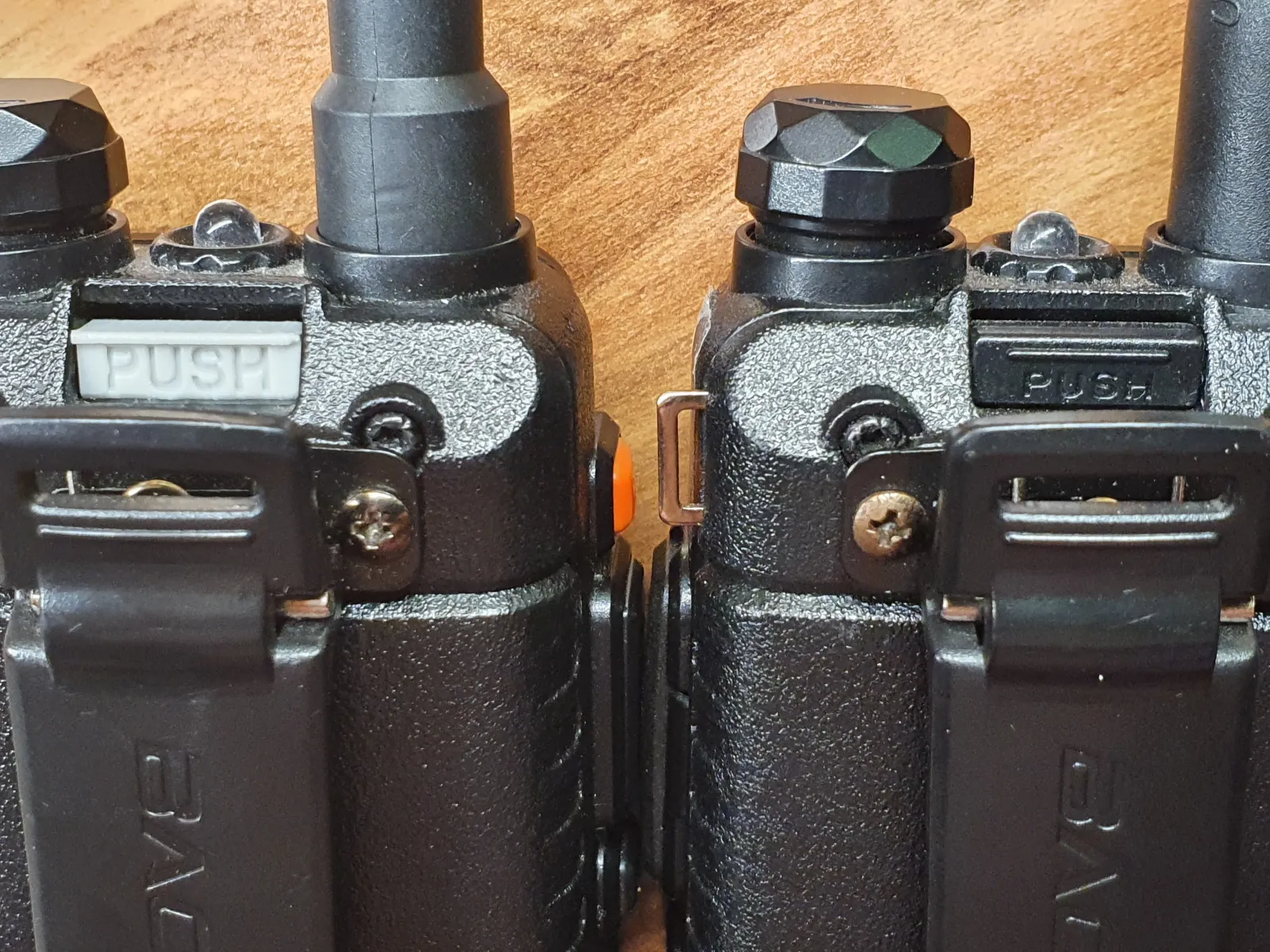

BOTÓN Baofeng UV 5R battery latch BAOFENG lock
https://www.printables.com/model/201...g-lock?lang=en

[anca]

Horizonte artificial para practicar con el sextante.
https://www.thingiverse.com/thing:2123500



Enviado desde mi iPad utilizando Tapatalk Pro

[LSV]

Gracias por el aporte compañero ANCA.
En alguna web piden 80 euros de nada por ese instrumento.

[LSV]

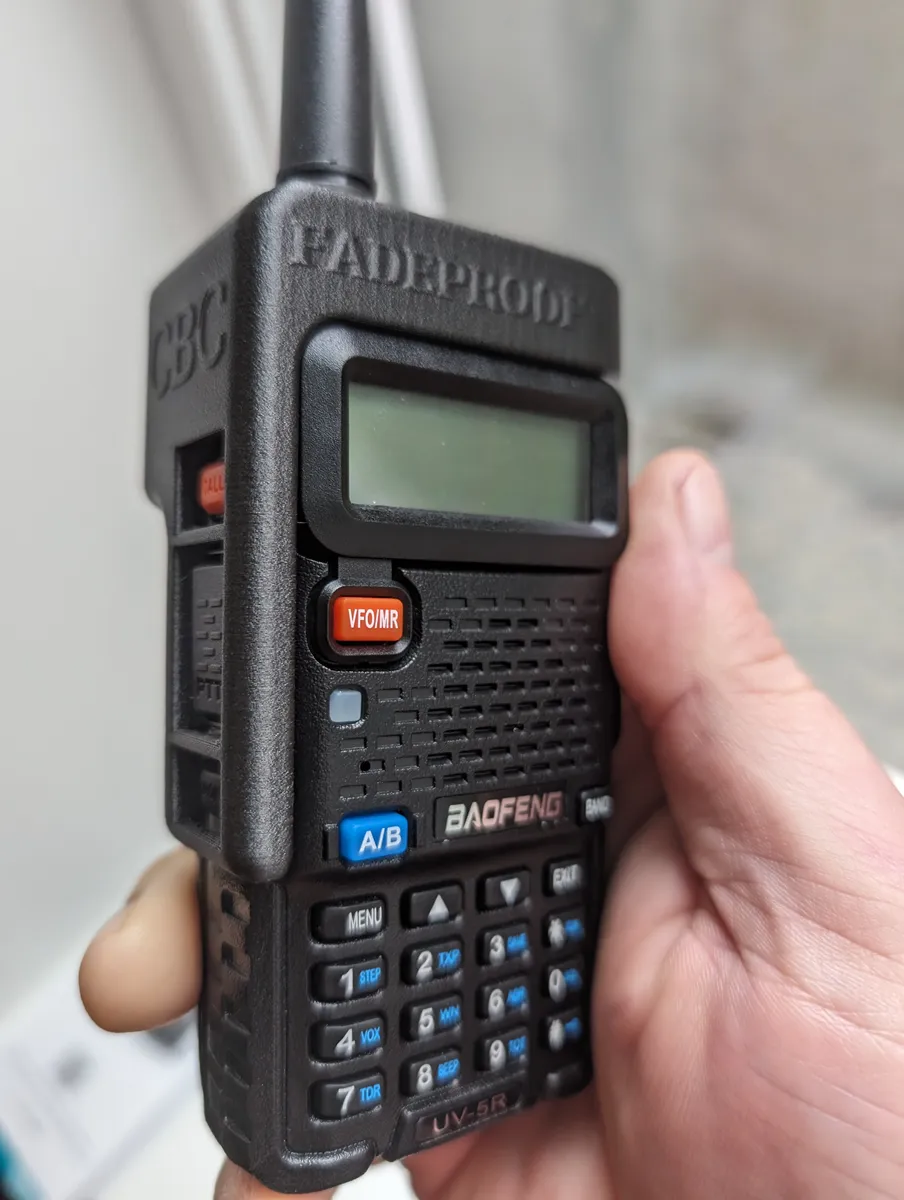

PROTECTOR Baofeng UV-5R Button and Volume Cover/Case
https://www.printables.com/model/737...ercase?lang=en

[LSV]

POLEA BANDERA Flag system sailboat backstay
https://www.printables.com/model/974...lboat-backstay

[Nas]

Caja para Raspberry Pi 5 + MacArthur HAT.

https://www.printables.com/model/116...-macarthur-hat

Es una combinación de hardware frecuente entre usuarios del software de navegación OpenPlotter, que se ejecuta en la Raspberry y utiliza la tarjeta MacArthur para conectarse a la electrónica del barco y a otros sensores.

Se incluye una abrazadera para fijar el conjunto sobre una superficie plana o a un rail DIN.

[LSV]

[LSV]

Otra maneta Lewmar friction arm 2
https://www.thingiverse.com/thing:6593032

[LSV]

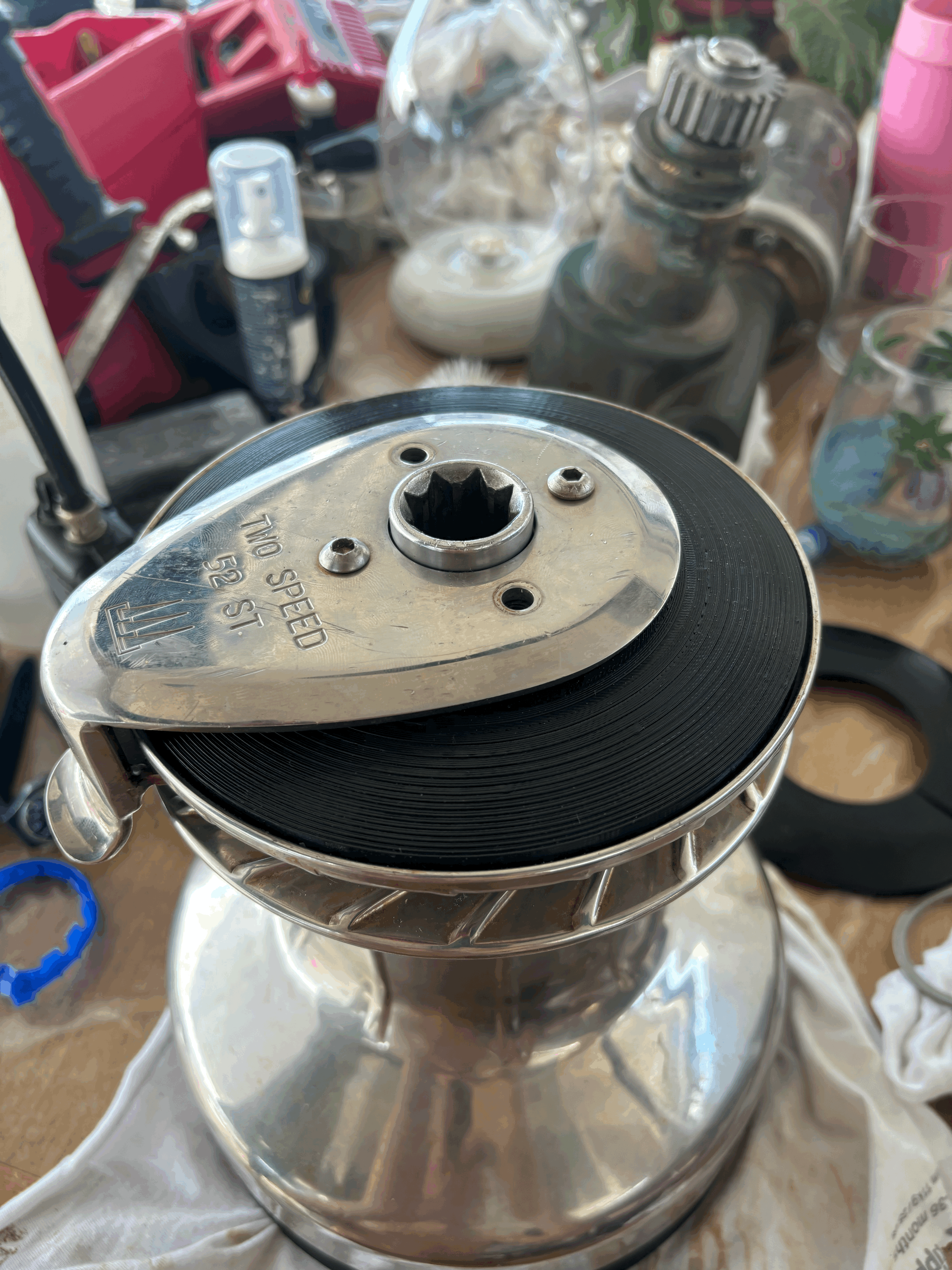

TAPA Andersen Winch spring disc 52ST
https://www.printables.com/model/100...c-52st?lang=en

[LSV]

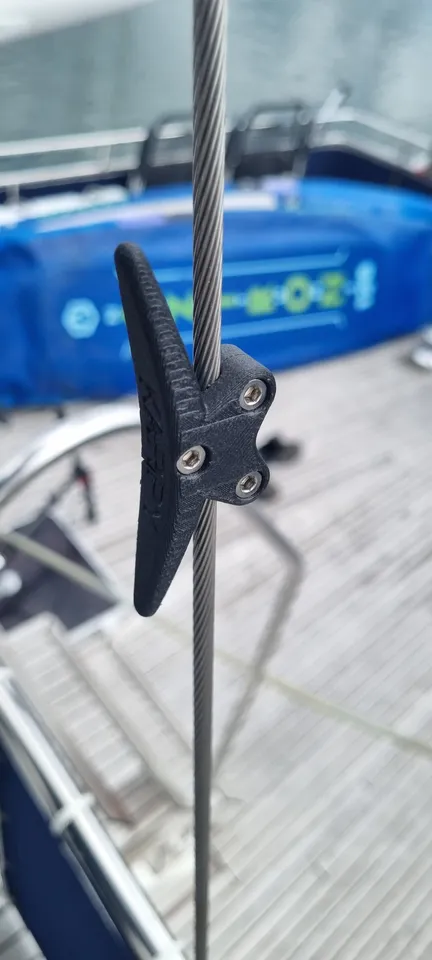

CORNAMUSA BANDERA Signal flag cleat wire clamp
https://www.printables.com/model/540...eat-wire-clamp

[Clapton]

Originalmente publicado por LSV

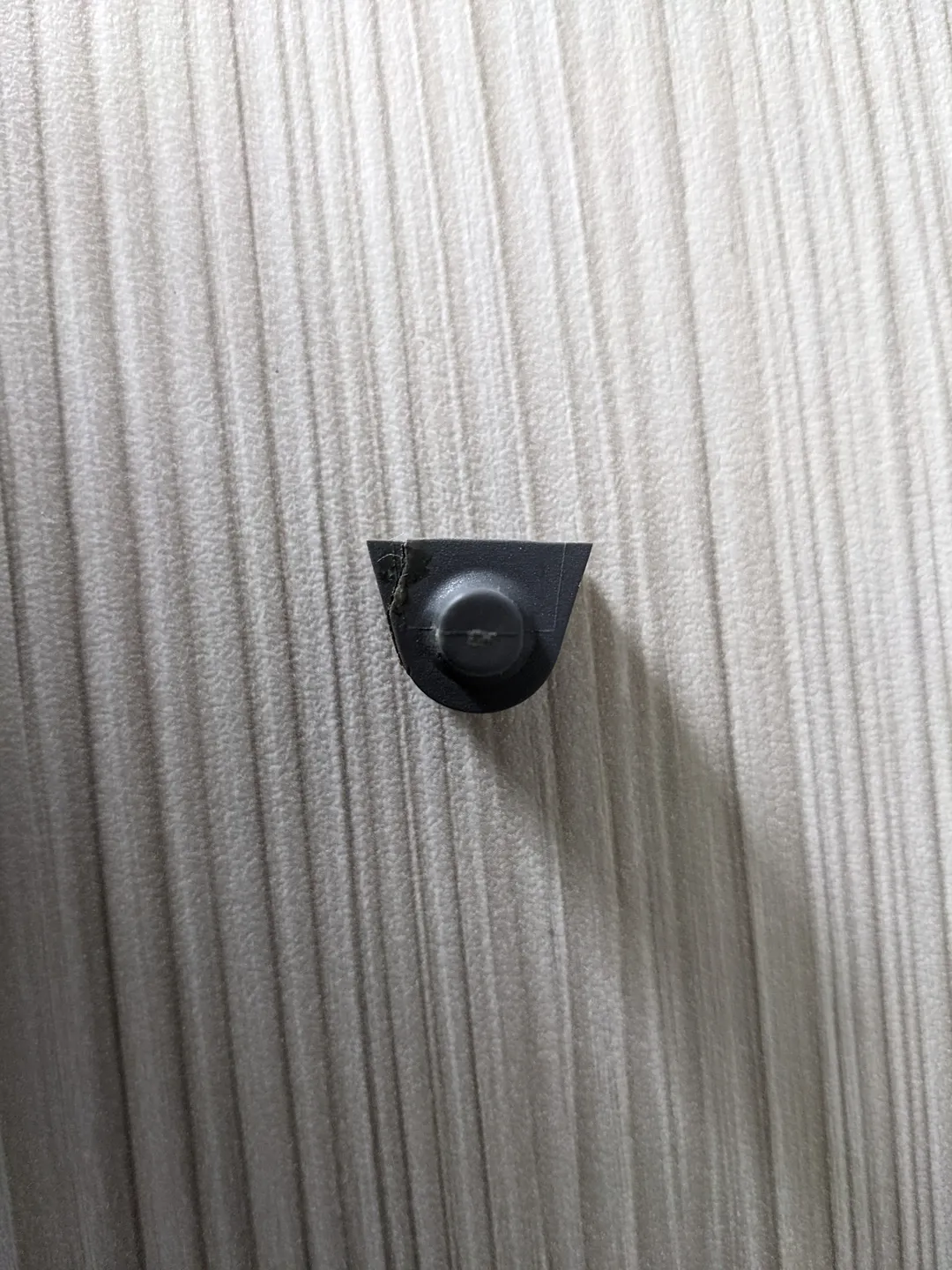

CIERRE ESCOTILLA Lewmar Catch Block
https://www.thingiverse.com/thing:6299844

Hola, una pregunta, he visto esta pieza en el hilo y me parece que es exactamente la que se rompió en mi escotilla LEWMAR pero en la mía la distancia entre los centros de los agujeros para los remaches es de 5cm y en esta pieza no sé como averiguar la distancia que tienen.

Tengo un amigo que me ha ofrecido imprimirme las piezas que necesite pero estoy en la duda de decirle que me imprima esta y que luego no sea con el desperdicio de tiempo y material, como no tengo ni idea no me atrevo a pedirsela.

¿Es posible que se trate de ficheros vectoriales en los que se puede trabajar en escala y redefinir medidas?, o ¿hay algun software gratuito i sencillo para medir en el modelo que distancia tiene?

Muchas gracias, gran trabajo y gran hilo.

Un saludo,

[EOLI]

He diseñado, a ojo, el tope de fin de carril de génova del Oceanis 43.

Cuando tenga acceso al barco tomaré medidas y lo rediseñaré.

Si alguien esta interesado, y tiene las medidas, que las comparta.

[LSV]

Compañero CLAPTON:
Datos de esa pieza:
Distancia entre ejes de los agujeros es de: 38,9mm.
Diámetro de los agujeros es de: 4,785mm
Longitud total de la pieza: 55mm.
Ancho de la guía: 5,6mm.
Grueso total de la pieza: 14,4mm.
Alto total 17,8mm.

Haciéndola a 85% de densidad en PETG (aproximadamente según la impresora): 1 hora de impresión y 30 céntimos de material.
