Originalmente publicado por cierraelpico

Buenas noches bona nit
Enlace al brico de marcos en 3D para escotillas lewmar antiguas actualizado
Va por usted maestro!
https://foro.latabernadelpuerto.com/...d.php?t=210438

Tremenda presentación (como siempre) de un brico.
Me la guardo por si me presento al Nobel de Física (educación física). Si Trump puede... puede cualquiera.

[LSV]

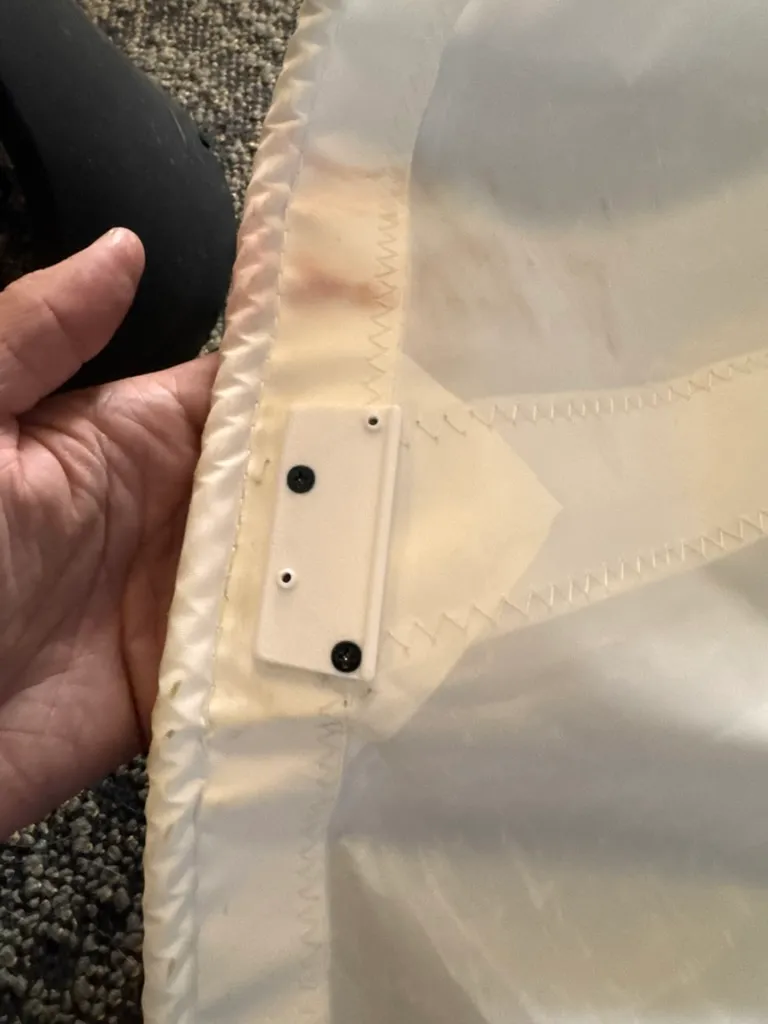

Protector sables Sail Batten Protector
https://www.printables.com/model/136...tten-protector

[Bertie]

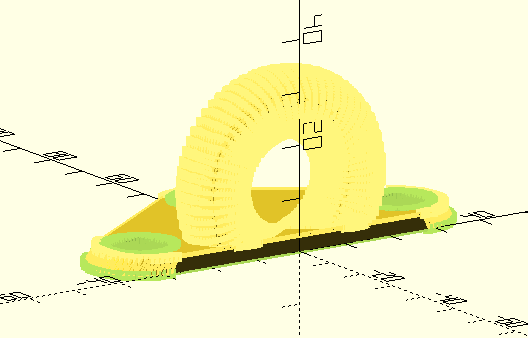

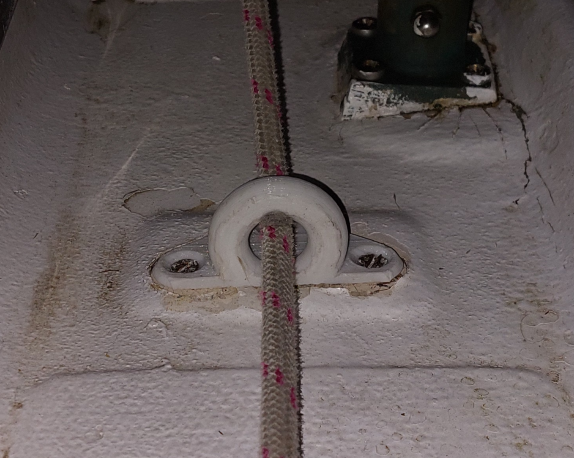

Pues aquí va un pasacabos que me he hecho. Originalmente llevaba uno a cada banda,y son de algún material plástico. Uno estaba roto, pero desmonté la base y midiendo con un calibre la posición de los agujeros, pude replicar la pieza. Por el momento aguanta bien.

[LSV]

Tiene pinta de resistente, ¿quizá algo áspero para el rozamiento del cabo?.
¿Qué material has utilizado y que % de relleno?.
¿Lo has colgado en algún sitio para poder bajarlo?

[LSV]

La versión con las tapitas está en el enlace original.
https://www.thingiverse.com/thing:7093069

[Bertie]

Originalmente publicado por LSV

Tiene pinta de resistente, ¿quizá algo áspero para el rozamiento del cabo?.
¿Qué material has utilizado y que % de relleno?.
¿Lo has colgado en algún sitio para poder bajarlo?

Lo he subido a Thingiverse: https://www.thingiverse.com/thing:7185287

Está hecho con PLA. Sería mejor con ABS o ASA, pero no tenía "en stock". De todas formas resiste de sobra, y tengo piezas en el barco hechas también con PLA desde hace años que no parece que se degraden.

El relleno es del 15%, pero para la resistencia es más importante el espesor de las paredes, que está a 4 capas.

Y efectivamente, el rozamiento es un poco problemático, no porque añada algo de resistencia, sino por el desgaste, que hace un poco de mella en la argolla. Voy a probar a forrarlo con cinta de teflon, aunque estéticamente no sé que tal quedará (aunque con el aspecto general del barco tampoco será un problema ).

[Woodenboat]

Unos carajillos a esta hora
Enhorabuena por el hilo!
Las tapas de las brújulas de cubierta están rotas y no encuentro recambios (Suunto dejó de fabricar estas brújulas hace ya unos años).
He encontrado el archivo: https://www.thingiverse.com/thing:7117597. La pregunta: ¿en qué material deben imprimirse para que aguanten bien a la intemperie?
Gracias

[LSV]

El PETG es más "deslizante" y resistente que el pla

[LSV]

Originalmente publicado por Woodenboat

Unos carajillos a esta hora
Enhorabuena por el hilo!
Las tapas de las brújulas de cubierta están rotas y no encuentro recambios (Suunto dejó de fabricar estas brújulas hace ya unos años).
He encontrado el archivo: https://www.thingiverse.com/thing:7117597. La pregunta: ¿en qué material deben imprimirse para que aguanten bien a la intemperie?
Gracias

Tal como comento a otros compañeros lo adecuado es PETG como mínimo.
Por encima estaría el ASA, innecesario y difícil de imprimir en impresoras abiertas.

El PETG es el material de las botellas de plástico de agua, cocacola, etc.

El PLA aguanta pero no tanto y es poroso, por lo que no se puede utilizar para alimentos, ni es tan resistente con la sal y el sol.

¿Lo vas a imprimir tú?

[Woodenboat]

Originalmente publicado por LSV

Tal como comento a otros compañeros lo adecuado es PETG como mínimo.
Por encima estaría el ASA, innecesario y difícil de imprimir en impresoras abiertas.

El PETG es el material de las botellas de plástico de agua, cocacola, etc.

El PLA aguanta pero no tanto y es poroso, por lo que no se puede utilizar para alimentos, ni es tan resistente con la sal y el sol.

¿Lo vas a imprimir tú?

Gracias por tu respuesta. No, no tengo impresora, lo encargaré a alguien.

Saludos

[LSV]

Originalmente publicado por Woodenboat

Gracias por tu respuesta. No, no tengo impresora, lo encargaré a alguien.

Saludos

Comentario sobre ese fichero:
Dependiendo de la impresora puede tardar entre 20 y 32 horas.
Ese tipo de fichero solo se puede abrir con el programa de impresión llamado CURA (o BambuLab con algún problema)

[Woodenboat]

Originalmente publicado por LSV

Comentario sobre ese fichero:
Dependiendo de la impresora puede tardar entre 20 y 32 horas.
Ese tipo de fichero solo se puede abrir con el programa de impresión llamado CURA (o BambuLab con algún problema)

¡Muchas gracias! alguna sugerencia al respecto? He visto que existe software de conversión de estos ficheros (?)

[antodelg]

Los m3f se pueden abrir con el prusaslicer sin problema (que es de los mejores slicers que hay en mi opinión, CURA lo usaba cuando empezó lo de las impresoras 3d, repetier-host y demás, pero se me quedó algocorto ya hace tiempo como le pasó a simplify).

Con el de bambu también se pueden abrir todos los m3f sin problema (es un fork del prusaslicer) aunque el de bambú también puede utilizar una version propia de los 3mf con ciertos parametros (pintura sobre capas, bases preorganizadas y demás, pero solo compatible con sus impresoras).

En cualquier caso, si quieres convertir a formatos más basicos como STL para usarlo en otros slicers, puedes instalar prusaslicer y darle a exportar como STL, pero ya de instalarlo, yo usaría ese slicer para todo. También me quedaría con el m3f, suele tener más info y soporta modelos más detallados. Por ejemplo, en ese archivo viene la info ya para imprimirlo en una impresora completa/material con sus configuraciones, pero se puede adaptar. En una impresora normal, ese archivo debería tardar unas 4-5 horas en imprimirse en PETC-HF con bastante resistencia (6 bucles, relleno grande). En PETG normal ya sube a 6-7

PD: te paso el STL ya extraído por si te sirve, pero en cualquier sitio deberían admitir el m3f.

Aquí ta: https://1drv.ms/u/c/cd03217d4909c3b2...CstNw?e=4CipLO

[LSV]

Originalmente publicado por antodelg

Los m3f se pueden abrir con el prusaslicer sin problema[/url]

Aclaremos unos puntos (sin entrar en Código G):
Los m3f no son ficheros de impresora por lo que supongo que te refieres a los 3MF.

Los 3MF son para dibujo 3d pero hay los propios de CURA con la misma extensión pero no siempre se abren igual.
Los STL no llevan información más que de "superficie".

Los 3MF normales llevan la de superficie y color.

Y los 3MF de CURA pueden ser de 3 tipos diferentes:

-El normal, superficie y color.
-El UCP (Proyecto Universal Cura) con información de Proyecto.
-Y el que lleva el nombre de la impresora delante, ejemplo: CCR6SE_......, simplemente "proyecto".

Cada uno lleva información diferente y no todos los programas los abren bien.
Por ejemplo: el 3d Builder habitualmente no abre bien los UCP ni los CCR.....
El Prusa Slicer tampoco me los lamina bien.

[Captain Teach]

LA HISTORIA.... DE MOMENTO.-
Perfil interior de las escotillas Rugertson de 710 mm

Gracias anuestro compañero, -y a pesar de ello amigo-, LSV. me he lanzado a sustituir los perfiles interiores de los ocho portillos que lleva mi barco. Y todo a partir de cero.

Primero saqué Todas las medidas y con un programa de arquitectura 3D (Revit de autodesk) hice una simulación y un fichero que por mas que lo intentaba al pasarlo al formato de impresión, daba errores en las mallas.

Así que ni corto ni perezoso me puse a investigar el programa de autodesk Vision 360.


Ha habido que hacerlo en dos piezas pues la impresora solo puede hacer piezas de menos de 400 x 400 x 400.



Los ficheros, una vez comprobados se mandaron por correo a un impresor que por 25€ ( cada perfil en el mercado no baja de los 200€ la unidad) nos ha fabricado el primer modelo de prueba, al que poco queda por corregir, salvo mejorar el sistema de union, que ha de ser un poco mas largo, pero que no puedo probar hasta que valla a Grecia dentro de unos dias.


Ahora queda decidir el material pues incluso se puede hacer metalizado como el original o cualquier acabado.

Cuando lo monte y compruebe que todo está perfecto, os añadiré el fichero de impresión y acepto que hagamos un pedido conjunto. los que tienen el mismo problema.

Así que, quien sabe, igual me conpro una impresora. de momento el ahorro es superior a los 1000 €.

[LSV]

OTRO PORTILLO MÁS:
PORTILLO 2 BISAGRAS INTERIOR TIPO LEWMAR-RUTGERSON Portlight (372x193mm+-)
https://www.thingiverse.com/thing:7186027

[LSV]

Originalmente publicado por Captain Teach

LA HISTORIA.... DE MOMENTO.-
Perfil interior de las escotillas Rugertson de 710 mm

Gracias anuestro compañero, -y a pesar de ello amigo-, LSV. me he lanzado a sustituir los perfiles interiores de los ocho portillos que lleva mi barco. Y todo a partir de cero.

Cuando lo monte y compruebe que todo está perfecto, os añadiré el fichero de impresión y acepto que hagamos un pedido conjunto. los que tienen el mismo problema.

En PETG hay muchos colores, incluso "metalizados". Nosotros estamos utilizando ahora un color beige muuuy claro que da un tono parecido a los portillos viejos, por si no se cambian todos.
Aquí véis los del compañero Cierraelpico en su tono "blanco crudo":
https://foro.latabernadelpuerto.com/...d.php?t=210438


Compañero esperamos tu fichero definitivo.

[LSV]

Solo para divertirse:
Sextante en PAPEL-CARTULINA

[LSV]

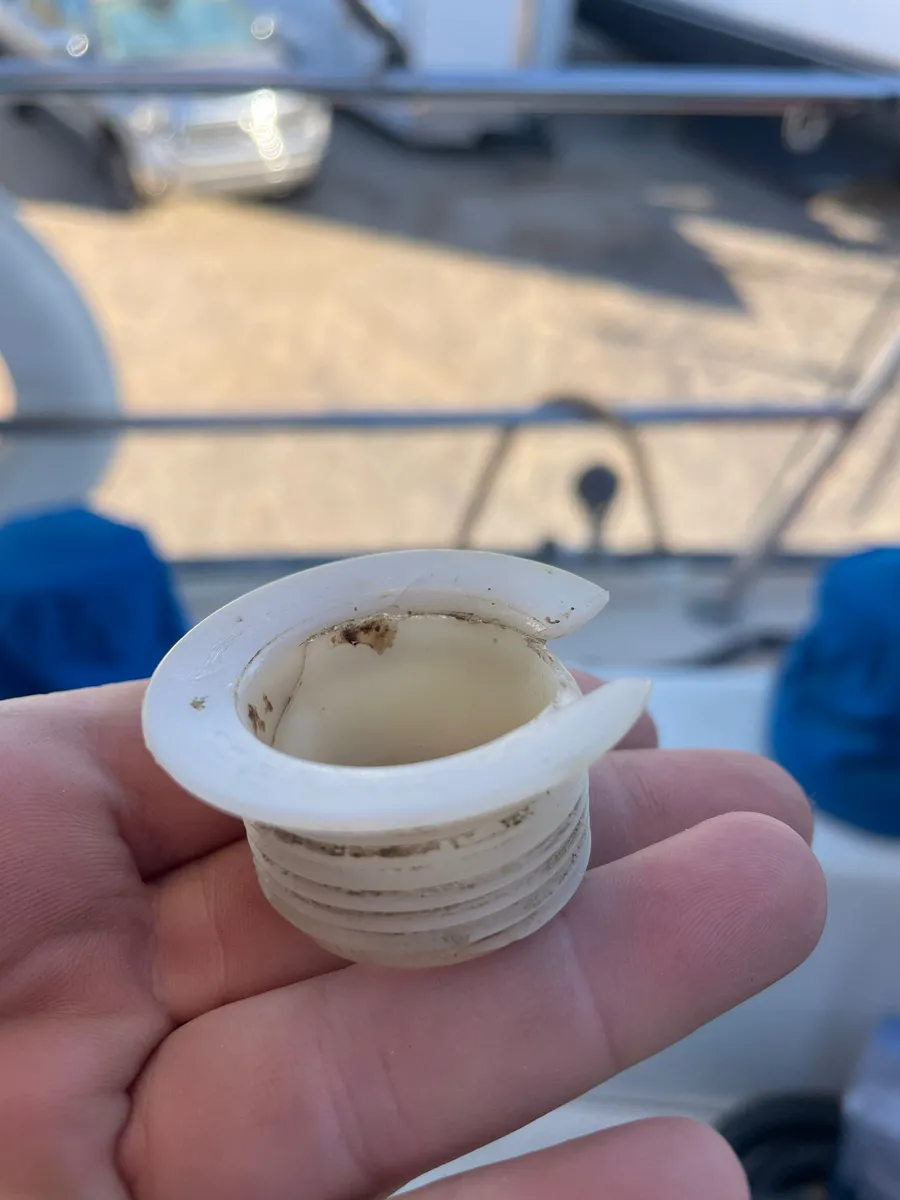

DESAGÜE COCINA Galley Sink Drain for a Catalina 36 MK1
https://www.printables.com/model/130...atalina-36-mk1

[LSV]

FRAGATA Printable boat - fregate chapman 40
https://www.thingiverse.com/thing:4659674

[LSV]

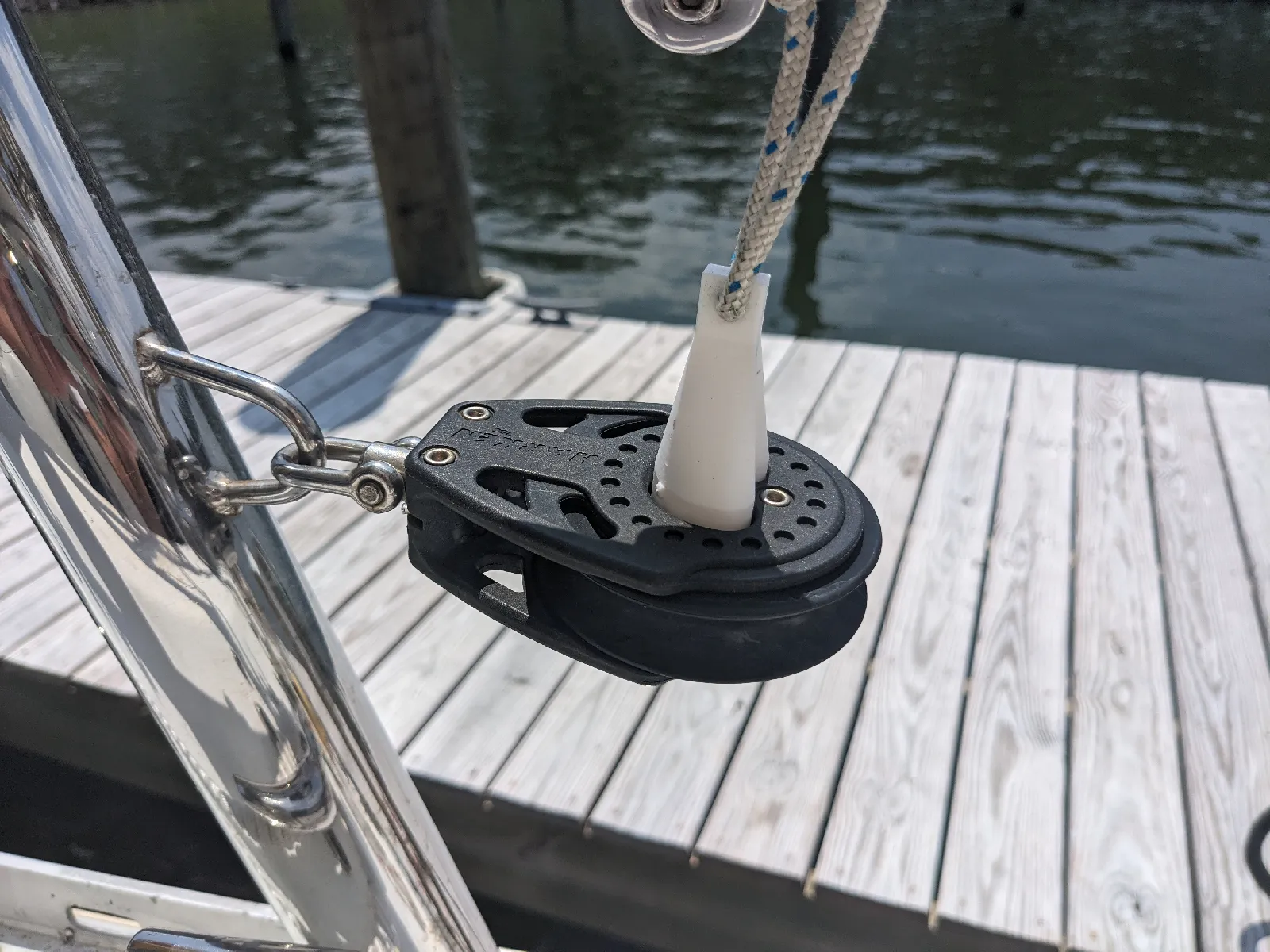

SOPORTE Harken AirBlock support/holder
https://www.printables.com/model/134...-supportholder

[LSV]

VENTILACIÓN Rain resistant vent cover
https://www.thingiverse.com/thing:6636628

[LSV]

COJINETE FB outboard motor bearing
https://www.thingiverse.com/thing:1304326

[LSV]

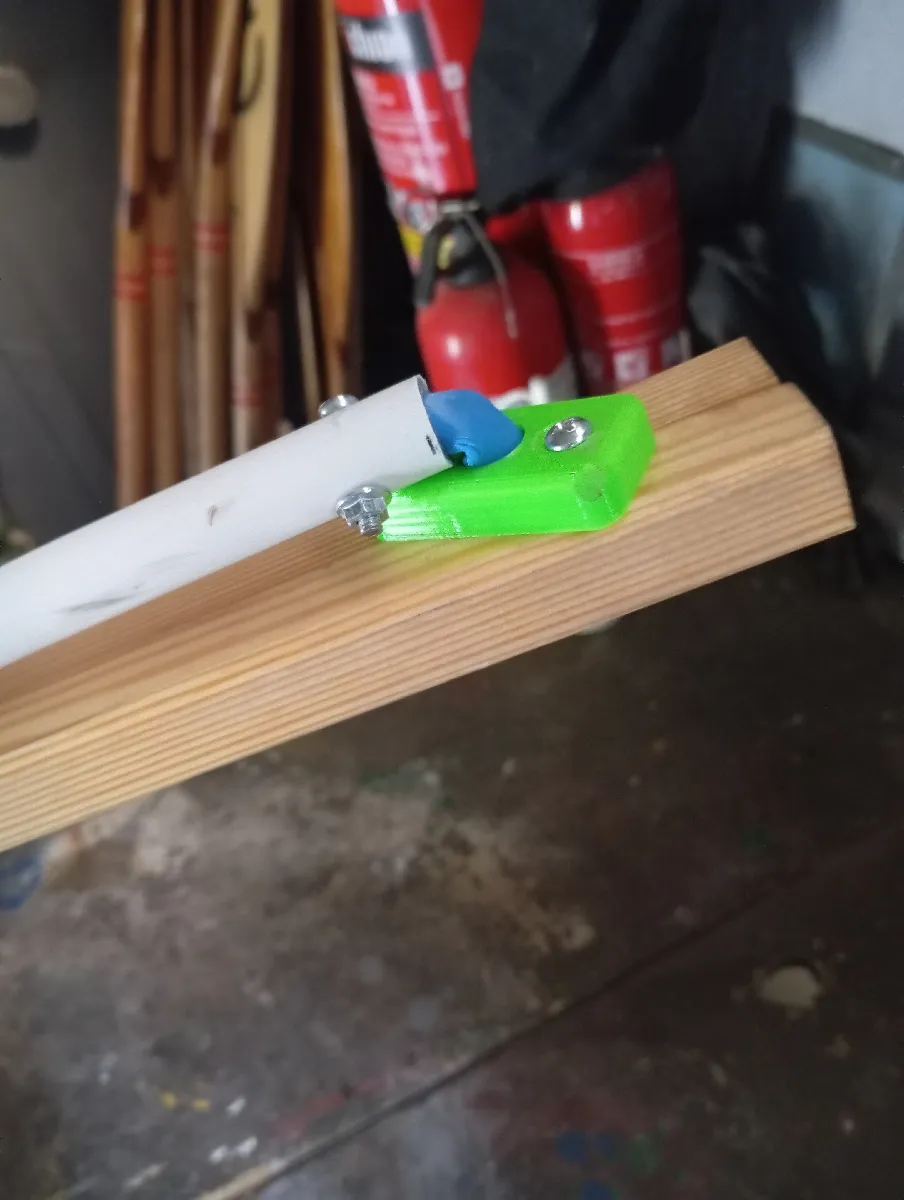

CAÑA Tiller Extension Optimist
https://www.printables.com/model/139...nsion-optimist

[LSV]

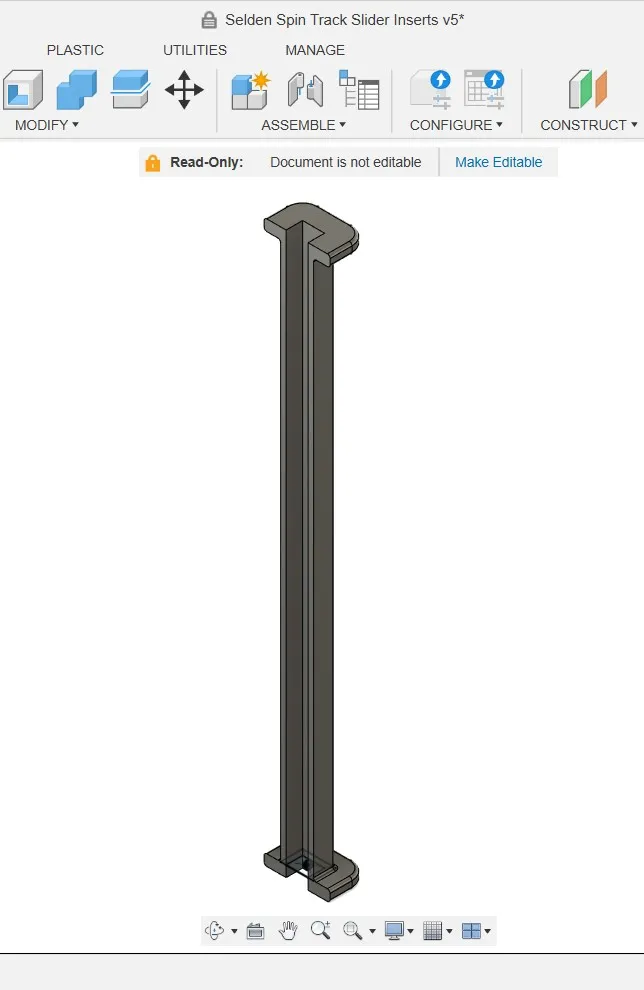

GUÍA MASTIL Selden or Kemp Mast - Spinnaker Track Slider Inserts
https://www.printables.com/model/127...slider-inserts
