Bricobarco Medidor de jarcia Spinlock Rig Sense

[MenorKi]

Buenas noches



Me he comprado un medidor de jarcia Spinlock Rig Sense de 2,5mm a 5mm.



En si el aparato no tiene ningún misterio, o eso creo, ajustas diámetro y te marca la tensión en Kg, hasta aquí fácil.

El problema llega cuando me miro la tabla esta que me pierdo:

https://www.spinlock.co.uk/uploads/f...pdf?1523628110

Los conceptos son:

Wire Dia. = diametro de cable.
Loos Gauge = esto no se ni que son los numeros que salen en vertical y me imagino que el Model A, Model B, PT1, Pt2 serán el tipo de cable.

El cable que tengo yo es este.



Por ultimo los números de en medio por ejemplo el 5mmx10 Model B = 109, que es ese 109, la rotura, la tension que tiene que tener, tengo entendido que la tensión tiene que estar ente el 15%y el 25% de la rotura, de donde saco estos datos.

Como veis estoy muy perdido xD



Gracias por la ayuda.


Creditos:

Para ir bien Pumba tiene que tocar mar el martes o el miércoles, y pondré el mástil en el agua con la ayuda del velero de mi padre con su tangon.

Si teneis alguna sugerencia, guia, idea, ayuda sera bien recibida también.

[Akakus]

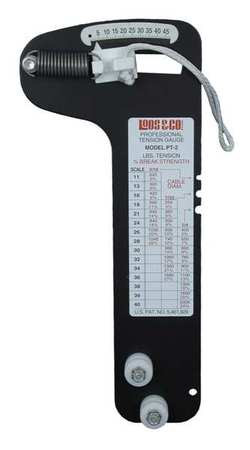

Es una tabla de equivalencias entre el tensiómetro que has comprado y el Loos Gauge

[fletxa]

Encontrarás toda la información para trimar el palo en este documento de Selden: http://www.seldenmast.com/files/1456...595-540-SP.pdf


(páginas 45 y 46)


Si tu medidor de tensión marca directament los kg te será muy fácil:



En el First 235 los obenques altos són de 4 mm, este cable tiene una carga de rotura de 1.350 kg. Por tanto:


15% CDR: 202 kg

20% CDR: 270 kg

25% CDR: 337 kg

[Mirlotu]

Creo que el manual de selden en algunos casos dice que la tension correcta es 25%....

¿vosotros habeis tensado alguna vez un obenque al 25%??

¿siquiera al 20%??

25% lo más fácil será que te deforme el casco...

Los aparejos fraccionados necesitan mas tension que los a tope de palo,pero en cualquier caso para uso normal,con barcos normales,15% de tensión ya es tensión potente,y de hecho con 12 o 13 ya vale.

[fletxa]

Son diferentes los casos de los aparejos a tope de palo (Selden recomienda un 15% CDR) o de los aparejos fraccionados (recomienda entre 20% y 25%)
