Siguiendo la estela de los cofrades Rprafa (https://foro.latabernadelpuerto.com/...ad.php?t=90653) y Aloes (http://aloes-farodelpicacho.blogspot...g-page_13.html) (¡Muchas gracias!) me propuse, tras la reparación de mi piloto de caña Simrad TP20, ya envalentonado, instalar un mando a distancia inalámbrico.

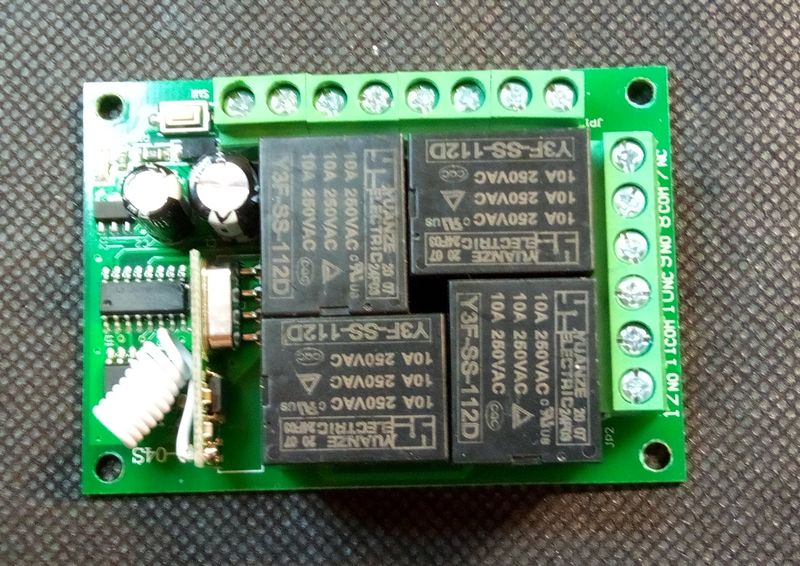

Compré en Banggood (https://es.banggood.com/433MHz-12V-4...r_warehouse=CN) un mando a distancia y su receptor (en realidad te dan dos mandos y el receptor)




Creo que me salió por menos de 12€ (los había mas baratos pero éste tenía buena pinta).

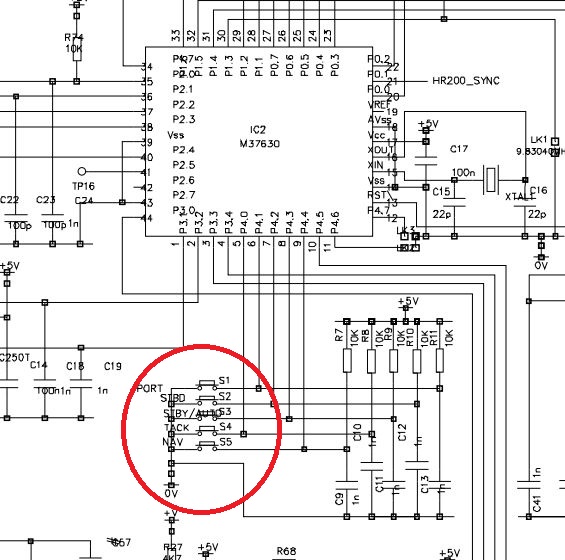

Como me había estudiado el esquema electrónico de la placa del TP20 vi que los pulsadores que me interesaban eran todos el contacto de un terminal de un circuito integrado con el negativo, con lo cual el negativo podía ser común para todos.





Para mayor abundamiento y por mi aprendizaje con el Arduino había descubierto lo simple que es utilizar un optoacoplador (es un pequeño chip que contiene un diodo electroluminiscente o LED y un foto-transistor) que permite aislar eléctricamente el circuito de comando con el que es controlado de tal modo que evitas cualquier efecto indeseado. Es como un relé, pero en lugar de ser mecánico, es electrónico y de mínimo consumo, sin interferencias magnéticas ni desgaste de contactos, etc.
Yo he usado el 4N35. La otra ventaja es que, al eliminar los relés, el circuito se puede reducir mucho en tamaño.

Ni corto ni perezoso desoldé los relés mas cercanos a la electrónica del receptor.

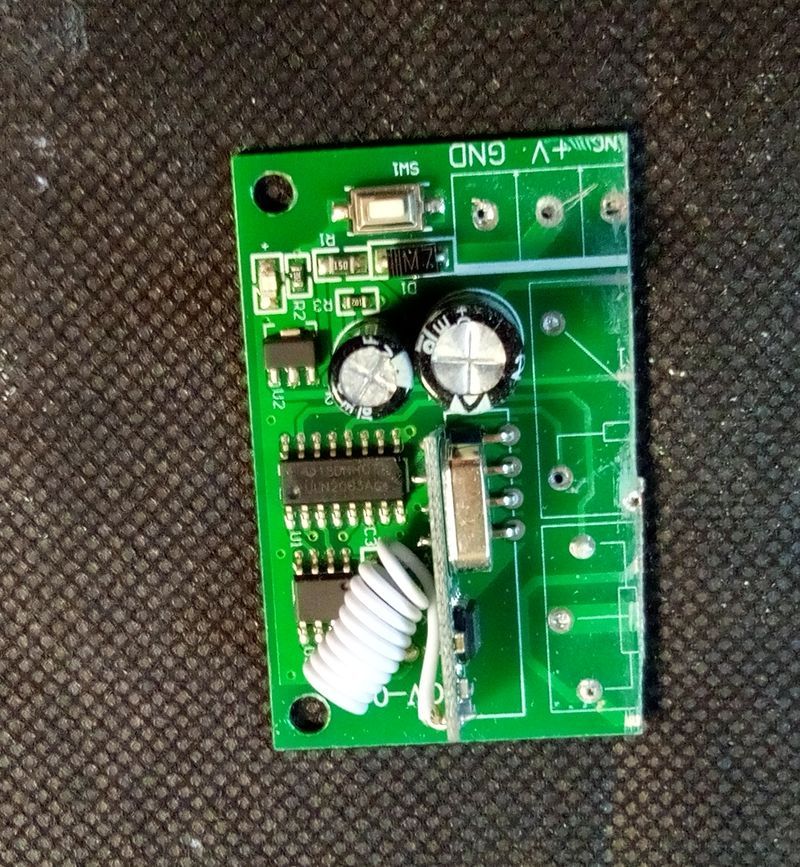

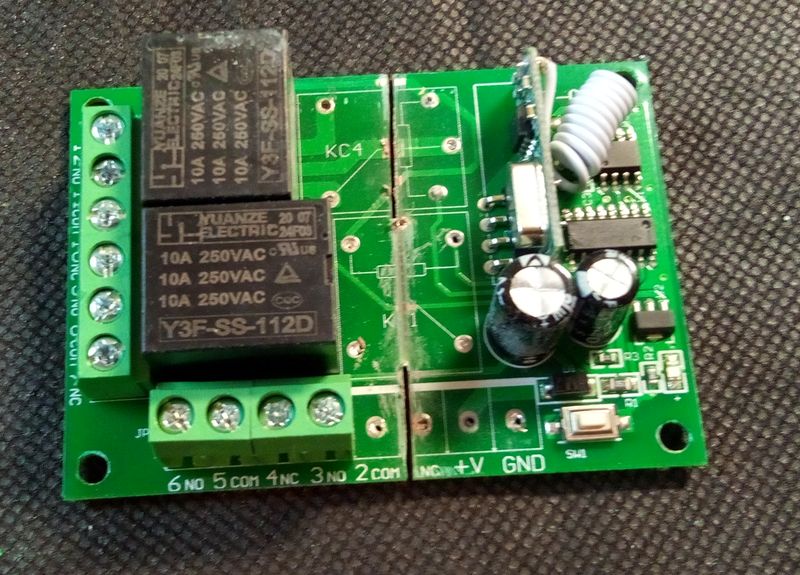

Con una pequeña sierra corté el circuito impreso separando la parte de los relés.











Identifiqué las pistas que activaban los relés y monté un pequeño circuito con tres 4N35 (Aunque el mando tiene cuatro canales yo sólo pensaba usar tres para los pulsadores de +1 (+10) babor y estribor y el de auto/standby.

La ventaja del Simrad es que el mismo pulsador sirve para +1 o +10 (cuando la pulsación es mas larga y entonces da dos pitidos en vez de uno).

Una vez conseguido lo probé con unos LEDS y funcionaba bien.


http://www.uv.es/edumursa/shared/mando01.mp4

Así lo he tenido unos dos meses porque no podía ir donde tengo el barco (y el piloto).

Pude ir hace poco y pensaba traerme el piloto a casa para hacerlo con mayor comodidad (donde tengo lámpara lupa y todas las herramientas mas adecuadas) pero al final me atreví a hacerlo allí, no sin cierto temor a pifiarla.

Conseguí meter los 5 cables, dos de alimentación a 12 volts (positivo y negativo) y los tres que iban a llevar el negativo a cada uno de los tres pulsadores, lo que equivale a que hubieras pulsado el botón, puesto que al recibir la señal del receptor en ese canal se activa el LED interno del 4N35 y deja pasar el negativo en los contactos de salida.

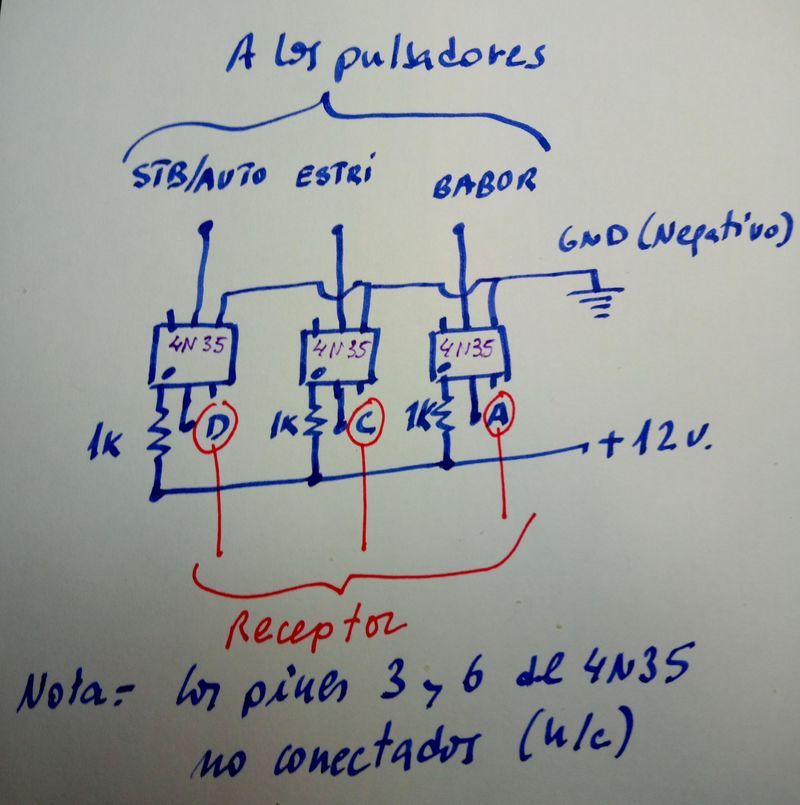

Aquí os pongo mi esquema.



Conseguí incluso pasar los cables junto a los demás cables que entran al compartimento de la placa del piloto (En éste, a diferencia del Raymarine la placa de electrónica y el compás electrónico tienen una cubierta adicional estanca [se supone] que los separa del motor y la parte mecánica del piloto). Hice las soldaduras en el extremo opuesto al contacto de masa (o negativo) de los tres pulsadores y me quedó muy bien.

Como habreis visto en las imágenes había incluso metido el circuito receptor con mi circuito añadido en una cajita plástica diminuta de las de electrónica pero luego ví que no cabía bien en el hueco que me queda en la carcasa del piloto y puse la placa sola envuelta en plástico para evitar malos contactos.
Debido al estado de excitación en que me encontraba por mi atrevimiento no tomé fotos de esta parte, quizá si algún día vuelvo a desmontarlo las haga. Situé la placa justo detrás de la placa con los sensores de efecto Hall que tiene el piloto (que le sirven para monitorizar el movimiento de giro del engranaje y su sentido ya que en ese engranaje van encastrados dos pequeños imanes).

Y, voilá, funciona! Lo podeis ver en estos videos.


http://www.uv.es/edumursa/shared/mando02.mp4


http://www.uv.es/edumursa/shared/mando03.mp4

Eso es todo lo que quería contaros por si os interesa. Si habeis llegado hasta aquí, gracias por la atención y espero que la bebida os haya refrescado el gaznate.
