Electrónica NMEA 0183 a WiFi por 10 euros Elfin EW10

[thelowcostsailor]

Unas rodas para todos..

Por estos foros me descubristeis la existencia de un pequeño aparatito muy económico, el Elfin EW10 para convertir entre RS232 y WiFi de menos de 10 euros.

Por fin me he puesto a cacharrear con el y he hecho un pequeño tutorial de como se puede usar para poder tener los datos de los transpondedores AIS en la tablet con navionics o de cualquier equipo NMEA 0183

Espero que pueda ser útil a cualquiera que tuviera dudas de como configurarlo.


https://youtu.be/Pw0YsAvLTc8

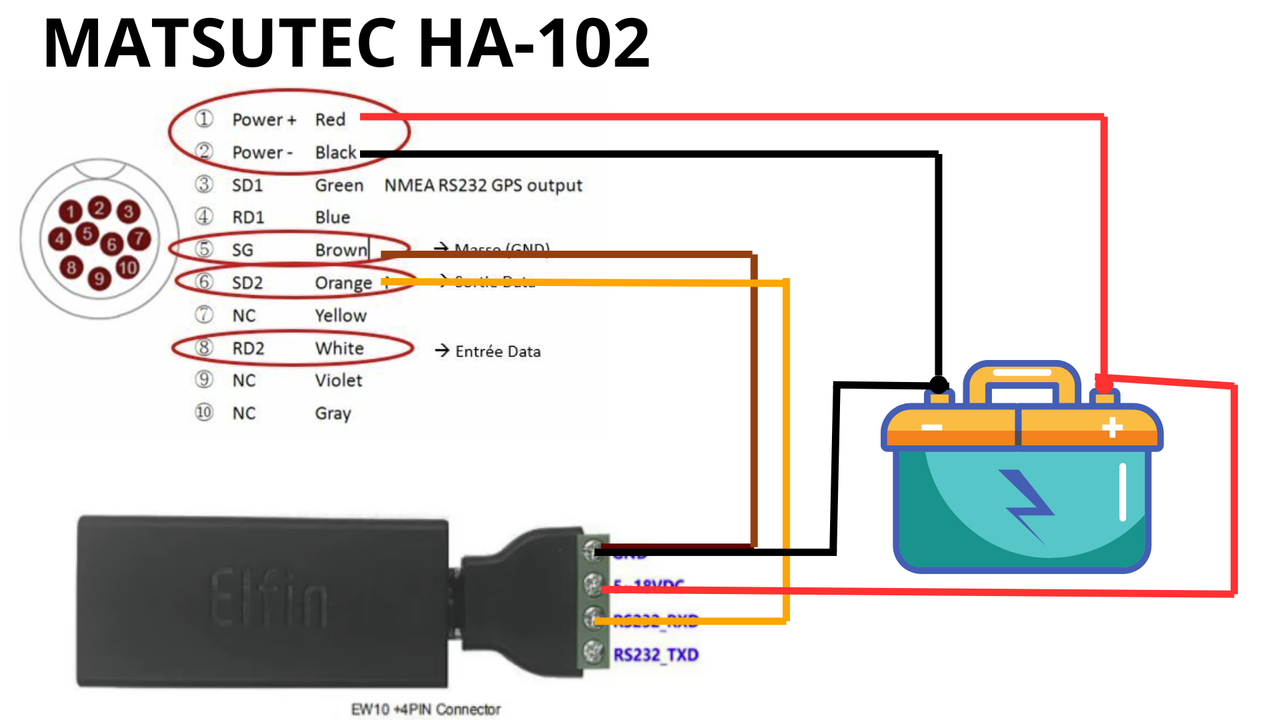

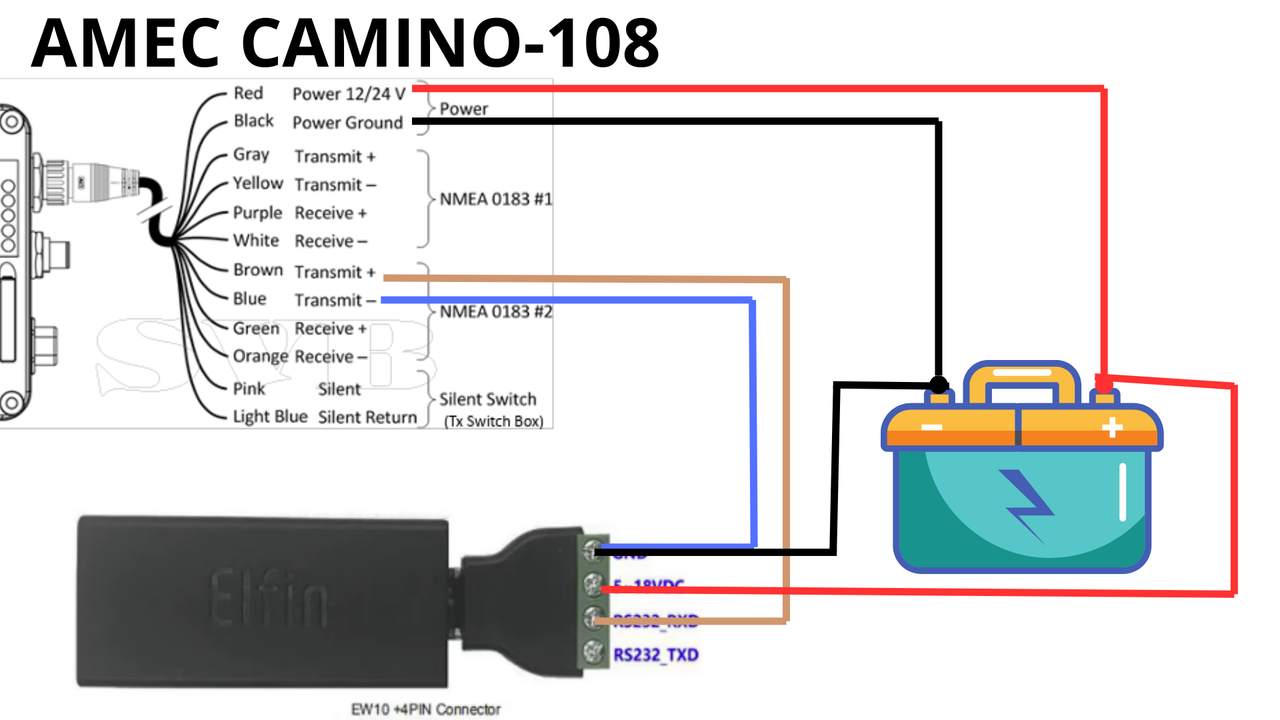

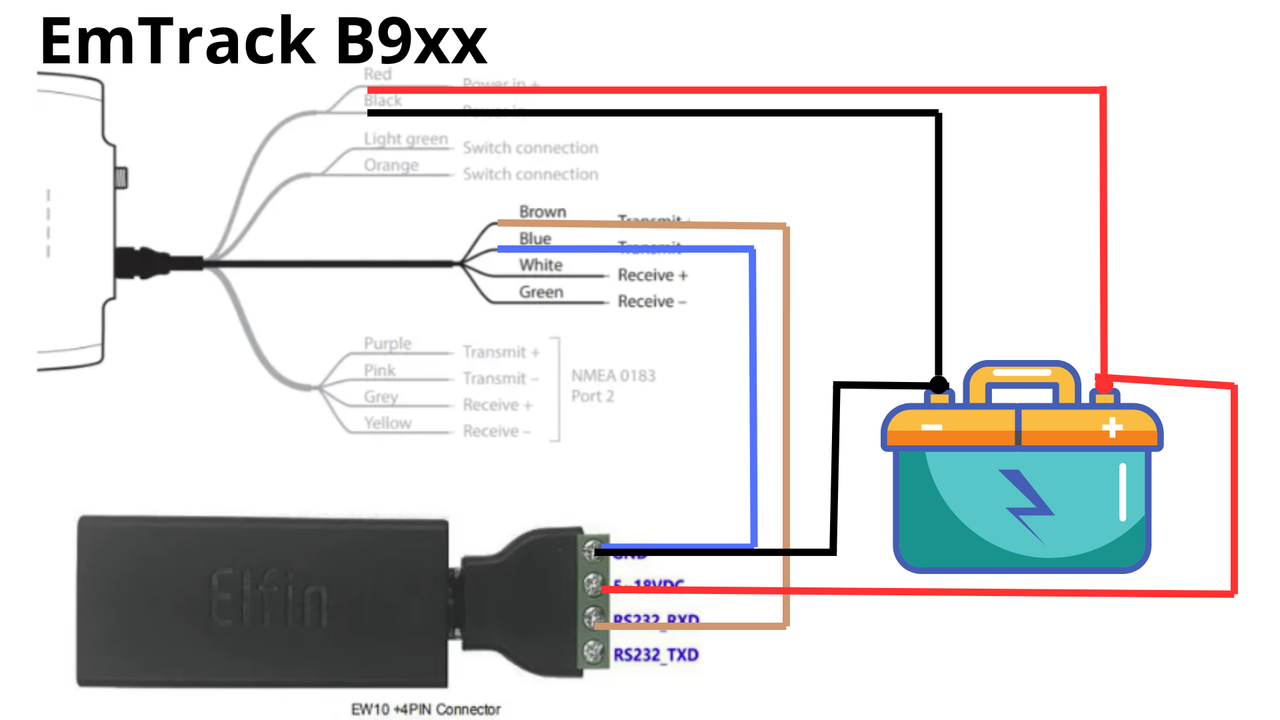

Os dejo tambien por aqui el diagrama de conexion de algunos de los equipos AIS mas populares..







Espero que os pueda ser útil a algunos..

-------------------------
The Low Cost Sailor
Mi web the trucos e inventos para el barco: www.thelowcostsailor.com
O sigue mis inventos en mi canal de YouTube: https://youtube.com/c/thelowcostsailor
-------------------------

[chulis]

Hola cofrade soy un seguidor tuyo del canal y me he animado a instalar el elfin 10 con su adaptador al rj45 sin ningún éxito mi AIS es un Em-trac B100 y te adjunto un enlace para que veas como lo tengo conectado https://drive.google.com/file/d/1Okz...w?usp=drivesdk y aquí el Em-trac https://drive.google.com/file/d/1z4B...w?usp=drivesdk
como solo logré que se encendieran unos segundos el led verde y nada más por supuesto tampoco emitía ninguna señal wifi y ya de perdidos al río me puse a probar a conectar el + 12V a otros puntos sin ningún éxito (el problema es que el adaptador que trae el elfin no dice nada de donde van las conexiones solamente se limita a poner 1 2 3 y 6 no sé si se habrá quemado de tanto cacharear así pues me pedí otro elfin esta vez con su antena pero temo que cuando me llegue me vuelva a pasar lo mismo…¿alguna idea? muchísimas gracias.

Originalmente publicado por thelowcostsailor

Unas rodas para todos..

Por estos foros me descubristeis la existencia de un pequeño aparatito muy económico, el Elfin EW10 para convertir entre RS232 y WiFi de menos de 10 euros.

Por fin me he puesto a cacharrear con el y he hecho un pequeño tutorial de como se puede usar para poder tener los datos de los transpondedores AIS en la tablet con navionics o de cualquier equipo NMEA 0183

Espero que pueda ser útil a cualquiera que tuviera dudas de como configurarlo.


https://youtu.be/Pw0YsAvLTc8

Os dejo tambien por aqui el diagrama de conexion de algunos de los equipos AIS mas populares..







Espero que os pueda ser útil a algunos..

-------------------------
The Low Cost Sailor
Mi web the trucos e inventos para el barco: www.thelowcostsailor.com
O sigue mis inventos en mi canal de YouTube: https://youtube.com/c/thelowcostsailor
-------------------------

[mrgominola]

Me quedo por aqui para ver como va la cosa ya que tengo intención de incorporarlo a bordo

[chulis]

Después de volverme loco la cabeza y haber hecho mil pruebas creo que ya sé dónde estaba el fallo…resulta que revisando el adaptador que conecta al elfin me doy cuenta que no corresponde con las conexiones del elfin, este último necesita ser conectado al 5,6,7 y 8 (en el elfin lo pone bien claro) y el adaptador venía con 1,2,3 y 6 por tanto, no se conectaban.
En resumen, yo recomiendo encarecidamente que el que se vaya a comprar el Elfin, que lo compre junto con su adaptador y no como yo que compré el adaptador a parte y debe ser para otra cosa quizás para conectar un teléfono fijo o cosas así que requieren de otras conexiones.

[ARIELON]

Vaya idea más buena, muchas gracias por tu ayuda en abaratar este hobby tan caro. Sabéis si se puede conectar el transpondedor para solo recibir AIS a la antena VHF de la radio o pueden surgir problemas? Muchas gracias de nuevo.

[chulis]

si lo puedes conectar a la VHF con un Splitter.

Originalmente publicado por ARIELON

Vaya idea más buena, muchas gracias por tu ayuda en abaratar este hobby tan caro. Sabéis si se puede conectar el transpondedor para solo recibir AIS a la antena VHF de la radio o pueden surgir problemas? Muchas gracias de nuevo.

[Bertie]

Solo un apunte: el NMEA es básicamente un RS422, y aunque el timing de las señales es el mismo que el RS232, a nivel eléctrico son muy diferentes. En la mayoría de los casos funcionará sin problemas, pero lo ideal sería meter un convertidor como este:

https://es.aliexpress.com/item/1005007713920074.html

En el peor de los casos se podría 'tostar' alguno de los equipos, pero es poco probable, aunque he visto algún caso de receptor AIS conectado directamente a los pines I/O de una Raspberry que ha causado la defunción de la misma. En ese caso, hubo que añadir un convertidor RS-422 a TTL.
